قطره گیر لانه زنبوری (cellular drift eliminator) یکی از اجزای اصلی برج خنک کننده یا کولینگ تاور بوده که هدفش برگشت قطرات ریز آب مکش شده به داخل دستگاه است. عموماً قطره گیر لانه زنبوری در قسمت زیرین فن هوادهی نصب میگردد. لزوماً قطره گیر به عنوان یک تله ی بازگشت رطوبت و قطره های ریز پرتاب شده به بیرون عمل میکند. اصولاً قطره گیر لانه زنبوری به دو دسته pvc و pp تقسیم بندی میشوند که در ادامه محتوا به تفاوت آنها میپردازیم.
کار قطره گیر لانه زنبوری چیست؟
وظیفه اصلی قطره گیر ممانعت از خروج قطرات بسیار کوچک آبی است که به سمت پروانه مکنده در حال حرکت هستند. پسوند اضافی “لانه زنبوری” قطره گیر از شکل ظاهری و هندسی این قطعه الهام میگیرد. قطره گیر ها تاثیر فراوانی بر کاهش مصرف آب حاصل از پرتاب قطره های آب برج به بیرون میباشند. از طرفی دیگر رطوبت موجود درون هوا نیز پس از برخورد با صفحات قطره گیر قالباً دچار میعان خواهند شد. امروزه مهندسین از قطره گیرهای لانه زنبوری داخل انواع برجهای خنک کننده و اسکرابر بهره زیادی میبرند.

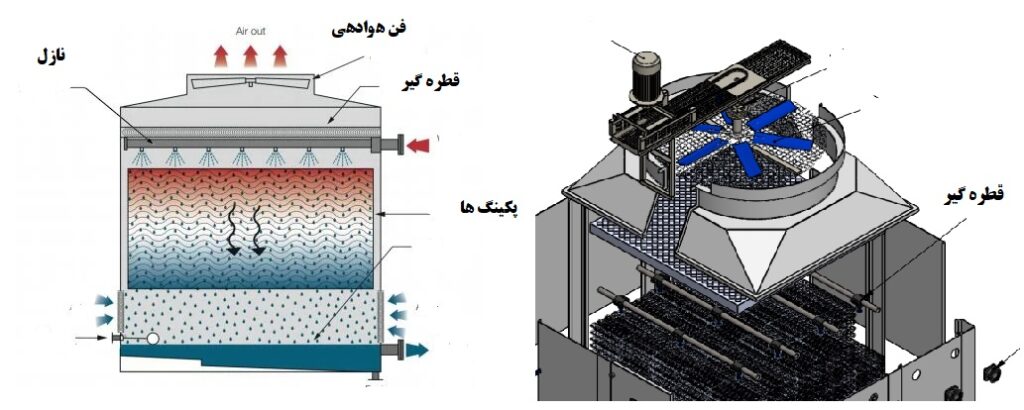

محل نصب قطره گیر لانه زنبوری در کولینگ تاور
این قطعات اکثراً در فضای بین فن (پروانه) و نازل های آبپاش داخل برج خنک کننده قرار میگیرند. قطره گیر مستقیماً در مسیر خروجی هوای اشباع نصب میگردد و از استهلاک سریع قطعات بخش هوادهی (فن و کاهش سرعت) جلوگیری مینماید.
در بسیاری از موارد دیده شده این قطعات زیر قسمت مدور فن استک قرار گرفته اند. بدلیل افزایش افت فشار فن و کاهش راندمان قطره زدایی این امر اصلاً توصیه نمیشود.
نحوه نصب قطره گیر لانه زنبوری
نکته مهم چگونگی قرارگیری این قطعه داخل کولینگ تاور، بکارگیری ساپورتهای مجزا بالای لوله توزیع آب است. چنانچه نصب قطره گیر صرفاً بر روی لوله های آب گرم دوش صورت بپذیرد نتیجتاً این قطعات بدلیل تماس مستقیم با گرمای آب دچار تغییر شکل خواهند شد. بنابراین اکیداً توصیه داریم قطره گیر ها را بر روی پروفیل های مجزا با رعایت فواصل استاندارد از لوله ها قرار بدهید.
انواع قطره گیر لانه زنبوری

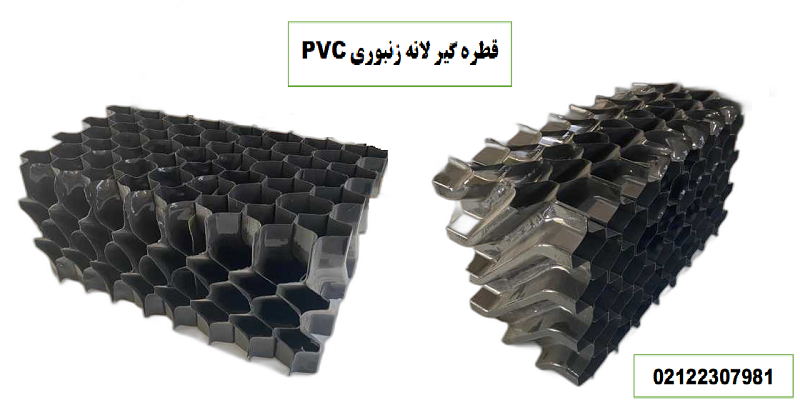

الف)pvc یا پی وی سی:
این متریال پلاستیکی درون بسیاری از تجهیزات در تماس با آب کاربرد بسزایی دارد. گرید طوسی از مواد درجه یک pvc و نوع مشکی عمدتاً از کیفیت پایین تری بهرمند است. قطره گیرهای pvc مقابل تابش مستقیم خورشید شانسی برای بقا ندارند. بنابراین الزاماً از نوع پی وی سی برای شرایط نصب داخلی کولینگ تاور با شرط عدم تماس با نور خورشید استفاده می کنیم.
مزایای قطره گیر pvc:
- سبکی و استحکام منطقی در برخورد با قطره های آب
- صرفه اقتصادی تولید و مصرف
- طول عمر استاندارد (بازه 2 الی 5 سال )
- قابلیت جذب قطرات ریز آب و رطوبت بخار سرد
- افت فشار پایین برابر جریان هوای اشباع خروجی

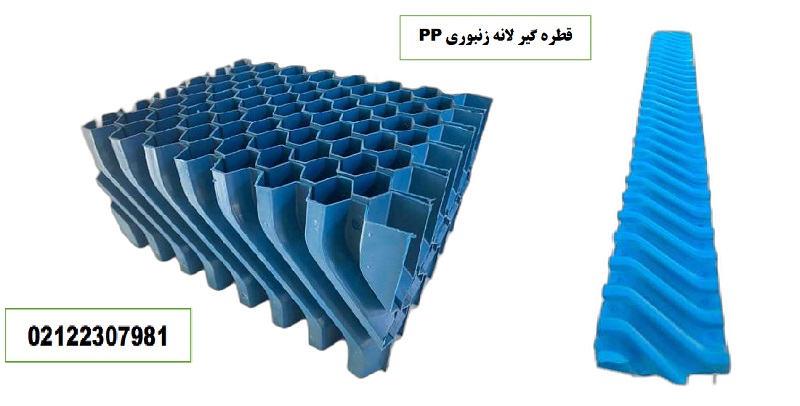

ب) پلی پروپیلن pp:
این مدل بالاترین کیفیت را بین انواع قطره گیر لانه زنبوری دارد. قطره گیر های پلی پروپیلن از صفحات pp با ضخامت 400 الی 1200 میکرون ساخته میشوند. اتصال این شیت ها توسط دستگاه جوش بوده و عملاً هیچگونه چسبی هنگام فرآیند تولید آن قابل مشاهده نیست. این موضوع در بهبود طول عمر این محصول کمک خوبی میکند.
مزایای قطره گیر پلی پروپیلن:
- مقاومت عالی برابر تابش مستقیم اشعه uv ماورا بنفش خورشید
- قابلیت شستشو با اسید و رسوب زدایی در هر دوره سرویس
- استحکام دمایی ایده آل برابر بخارات داغ هوای خروجی و دمای آب گرم داخل لوله
- پایداری مکانیکی بسیار خوب مقابل برابر ضربه و لرزش (خرد شدن)
- فقدان وجود چسب در ساختار لانه زنبوری و عمر بیشتر
- انعطاف پذیری خوب در هنگام نصب
قطره گیر لانه زنبوری بهتر یا تیغه ای ؟
برای پاسخ به این سوال باید عرض کرد که قطره گیرهای لانه زنبوری بدلیل داشتن ساختار بهتر در حذف قطرات راندمان بالاتری دارند. از طرفی دیگر نوع تیغه ای که به آن کرکره ای نیز میگویند عمدتاً بدلیل داشتن ضخامت های بالا طول عمر بهتری دارد. در قطره گیرهای تیغه ای باید دقت نمود که به هر میزان حذف قطرات با ذرات کوچکتری صورت پذیرد باید گام قطره گیر یا فاصله بین تیغه ها نیز بیشتر گردد.
کاتالوگ نمونه خارجی شرکت HEWITECH
ابعاد قطره گیر
- حالت اول (استاندارد): بصورت بلوکی با سایز 120*30 * ارتفاع 13 سانتیمتر
- حالت دوم(بزرگترین شکل): بصورت بلوکی با ابعاد 2400 *300 *1300 میلیمتر
- حالت سوم: با اندازه درخواستی کوچکتر در هر یک از ابعاد فوق (برش با دستگاه اره نواری)
قیمت قطره گیر لانه زنبوری
برآورد بهای تمام شده برای این محصول از دو پارامتر قیمت ورق و چسب سیکلو محاسبه می شود. قاعدتاً افزایش ضخامت ورق نیز موجب افزایش قیمت قطره گیر خواهد گشت. مشخصه ابعاد درخواستی و میزان پرت از دیگر عوامل موثر بر قیمت است. از طرف دیگر پلیمر pp به مراتب از pvc قیمت بالاتری دارد. بنابراین توصیه میکنیم جهت اطلاع از آخرین قیمتها با عوامل فروش شرکت تهویه دماگستر تماس حاصل نمایید.
مشخصات فنی قطره گیرهای سلولار در کولینگ تاور
- ابعاد کالیبره اصلی 120 در 30 در 13 سانتی متر
- ابعاد کالیبره فرعی 240 در 60 در 13 سانتی متر
- افت فشار : 120 پاسکال بر متر مربع
- میزان سرعت مجاز عبور جریان هوا از میان المیناتور: 400 الی 900 فوت بر دقیقه
- میزان هوادهی استاندارد عبوری در هر متر مربع: 6500CFM
- تحمل دمایی: 55 الی 85 درجه سانتی گراد (وابسته به متریال)
- تحمل PH : بین 3 الی 12
- مناسب برای: هواساز هایژنیک، رطوبت زن های آلتراسونیک، برج خنک کننده، ایرواشر و سایر تجهیزات رطوبتی
- عمر مفید: 2 الی 10 سال
