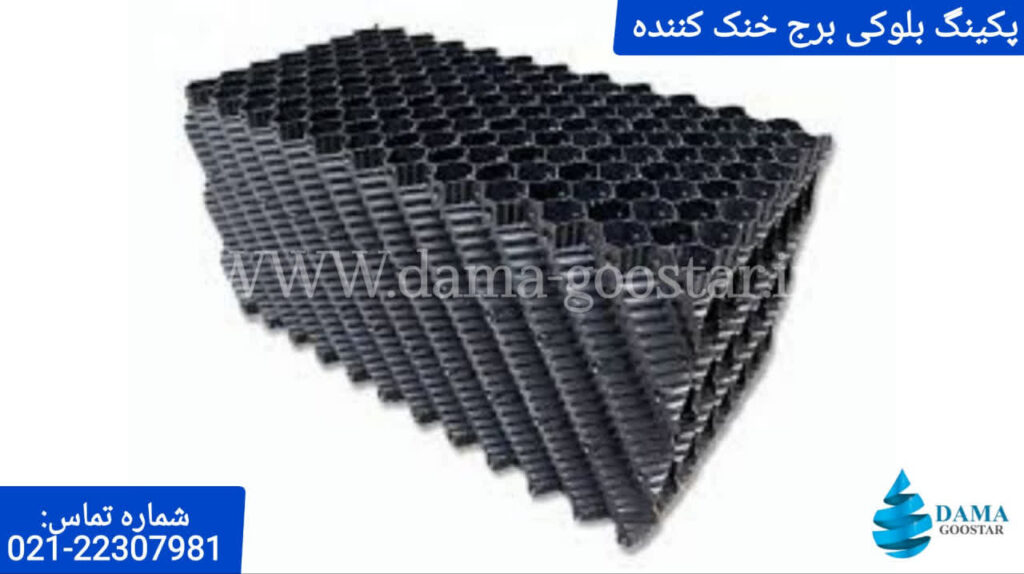

پکینگ بلوکی برج خنک کننده ( block packing media) یکی از رایج ترین انواع پکینگ کولینگ تاور با ساختار بلوکی شکل با هدف ایجاد سطوح خنک کنندگی در برج میباشد. پکینگ بلوکی نقش اساسی در عملکرد سیستم تهویه مطبوع و صنعتی ایفا مینماید. پکینگهای بلوکی تبادل حرارتی بهتری نسبت انواع دیگر آن (رولی یا پال رینگ) دارند.
همانطور که میدانید راندمان برج خنک کننده ارتباط مستقیمی با نوع پکینگ انتخابی دارد. پکینگ بلوکی برج خنک کننده با ایجاد هندسه ای منظم جریان آب را به لایههای نازک تبدیل و از ایجاد فضای خالی جلوگیری میکند. بنابراین بکارگیری از پکینگ بلوکی با ابعاد استاندارد سبب خنک سازی حداکثری آب میگردد. به علاوه پکینگ بلوکی با کاهش افت فشار هزینه های انرژی سیستم را نیز به طور چشمگیری کاهش میدهد. در ادامه این مطلب به بررسی و شناخت پکینگ بلوکی برج خنک کننده میپردازیم.
پکینگ بلوکی چه نقشی در بهبود عملکرد برج خنک کننده دارد؟
پکینگ بلوکی وظیفه مهمی در کاهش اتلاف انرژی حرارت ایفا میکند. بر همین اساس این قطعه رکن اصلی در ارتقای راندمان کولینگ تاور محسوب میشود. پکینگ بلوکی برج خنک کننده با تبدیل جریان سقوطی آب به لایه های بسیار نازک بر سطوح پلیمری سطح تماس موثر میان فاز مایع و گاز را به حداکثر میرساند. این عمل منجر به کاهش چشمگیر مقاومت حرارتی و تسهیل انتقال انرژی خواهد شد.
در واقع ساختار خاص و موج دار پکینگ بلوکی برج خنک کننده با ایجاد مسیرهای پرپیچ و خم زمان ماند آب در مجاورت جریان هوا را افزایش میدهد. قاعدتاً ایجاد تلاطم در جریان عبوری باعث حذف لایه های مرزی و تقویت فرآیند تبخیر سطحی میگردد.
نهایتاً مکانیسم های ترکیبی در پکینگ موجب افزایش نرخ انتقال جرم، کاهش دمای آب خروجی و کارایی بالاتر در نزدیکی دمای مرطوب محیط میشود. خنک کننده بلوکی در کنار مصرف انرژی بهینه، پایداری سیستم خنک کاری را نیز تضمین مینماید.
نحوه کارکرد پکینگ بلوکی برج خنک کننده
پکینگ بلوکی با ایجاد یک ساختار مشبک و متراکم جریان آب ورودی به برج خنک کننده را به لایه های بسیار نازک تبدیل میکند. با افزایش چند برابری سطح تماس آب با جریان هوای عبوری زمان ماند آب داخل برج خنک کننده طولانی تر خواهد شد. به علاوه با ایجاد تلاطم مناسب و افزایش نرخ تبخیر سطحی گرما را با حداکثر کارایی از آب میگیرد. نتیجتاً دمای آب را تا نزدیکی دمای مرطوب محیط کاهش میدهد.
این فرآیند بهینه افزون بر ارتقای چشمگیر راندمان حرارتی سیستم موجب توزیع یکنواخت آب در تمام مقطع برج خنک کننده خواهد گشت. ضمناً با کاهش افت فشار به عملکرد بهینه فن ها و تجهیزات مکانیکی برج خنک کننده کمک شایانی مینماید.

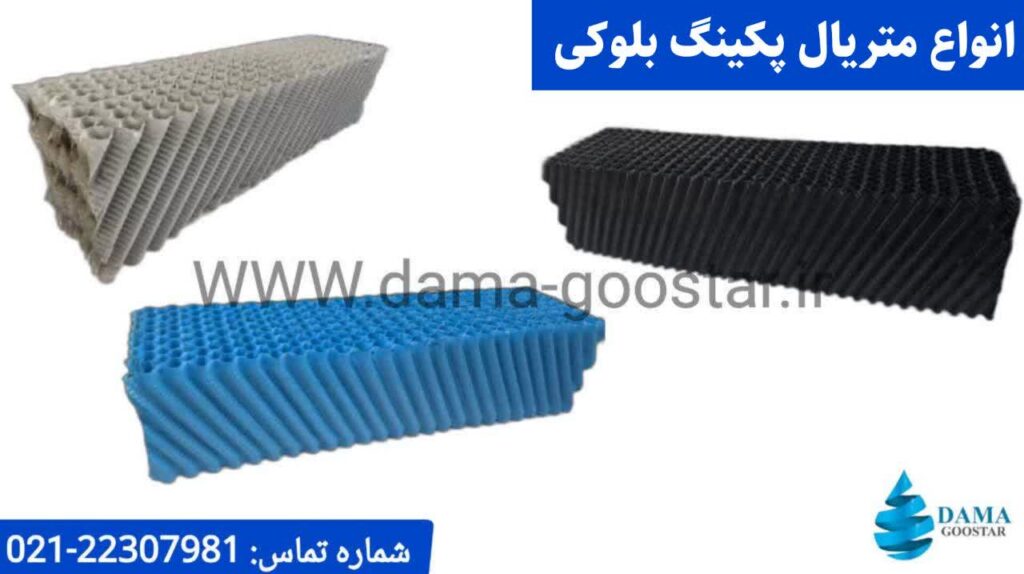

متریال پکینگ بلوکی برج خنک کننده
الف) پی وی سی PVC
معمولاً متریال سازنده پکینگ بلوکی برج خنک کننده از پی وی سی (PVC) میباشد. چون PVC در برابر رطوبت، خوردگی و دمای متعارف عملکرد خوبی دارد. به علت سطح ویژه بالا راندمان تبادل نیز حرارت افزایش مییابد.
ب) پلی پروپیلن PP
برای برخی کاربردهای خاص که دما یا شرایط کاری سختتر است از PP یا متریال های مقاوم تر استفاده میشود. پکینگ بلوکی برج خنک کننده باید علاوه بر مقاومت مکانیکی مناسب، وزن کم، عمر مفید بالا و قابلیت توزیع یکنواخت آب را هم داشته باشد.
مراحل تولید پکینگ بلوکی
1.آماده سازی مواد اولیه
اولین و حیاتی ترین مرحله انتخاب پلیمر مناسب (معمولاً PVC برای دماهای پایین یا PP برای دماهای بالاتر) است. مواد اولیه به همراه افزودنیهای ضروری مانند UV Stabilizers، رنگدانهها و مواد تقویت کننده داخل میکسرها کاملاً با هم مخلوط میشوند تا دانه ای یکدست و با کیفیت به دست آید.
2.فرآیند ذوب و شکل دهی
اکثر تولیدات صنعتی با روش اکستروژن انجام میشود. دانه های پلیمری وارد یک سیلندر حاوی مارپیچ شده و با نیروی اصطکاک و حرارت المنت ها پلیمر را به حالت مذاب در میآورد. پلیمر مذاب با فشار بالا از یک قالب بسیار دقیق عبور میکند. این قالب نقش اصلی را برای ایجاد هندسه پیچیده پکینگ (مانند ایجاد شیارها، لبه های تیز و مسیرهای جریان آب) ایفا مینماید. هندسه دقیق موجب ایجاد تلاطم و افزایش سطح تماس خواهد شد.
3.خنک سازی قالب پکینگ بلوکی
بعد از خروج از قالب پکینگ هنوز در حالت نیمه مذاب و نرم است. ساختار تازه شکل گرفته وارد یک حمام آب سرد یا سیستم خنک کننده هوا میشود. این بخش باید با دقت کنترل شود تا از پیچ خوردگی، تغییر شکل یا ایجاد تنش داخل ساختار پکینگ بلوکی جلوگیری گردد.
4.برش و ابعاددهی پکینگ بلوکی
بلوک های طولانی تولیدی در مرحله قبل به قطعات با ابعاد استاندارد (مثلاً بلوک ۶۰*۴۰ سانتی متر) برش میخورند. برش پکینگ ها باید کاملاً مستقیم و بدون لبه اضافی باشد تا هنگام چیدمان در برج خنک کننده هیچ شکاف یا فضای خالی ایجاد نشود که باعث هدررفت آب یا هوا گردد.
5.کنترل کیفیت پکینگ بلوکی برج خنک کننده
در مرحله نهایی محصولات تحت تست های زیر قرار میگیرند:
- ابعادی: اطمینان از دقت ابعاد برای نصب آسان.
- هندسی: بررسی عدم وجود نقص در ساختار شیارها که عامل راندمان است.
- متریال: بررسی میزان مقاومت در برابر اشعه UV و استحکام مکانیکی.

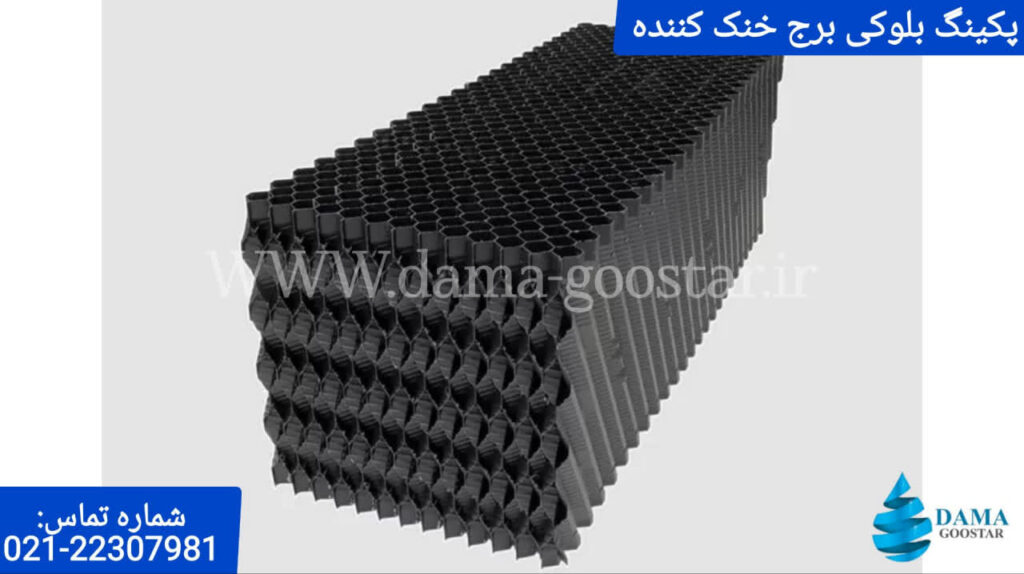

ویژگی ساختاری پکینگ بلوکی برج خنک کن
- جنس پلیمری مقاوم به خوردگی
- طراحی مشبک جهت عبور آسان هوا
- قابلیت شستشوی دوره ای و آسان
- نصب سریع درون حوضچه برج خنک کننده
- تحمل پذیری اشعه UV
- طراحی بهینه برای توزیع یکنواخت آب
- سبک وزن بودن
- پایداری مقابل آتش
- قابلیت برش و تطبیق با ابعاد مختلف برج خنک کننده
- کاهش احتمال رشد جلبک و باکتری
مزایای بهره گیری از پکینگ بلوکی
- افزایش راندمان تبادل حرارتی: ایجاد لایه های نازک آب و افزایش سطح تماس با هوا جهت خنک سازی سریعتر.
- کاهش مصرف انرژی: طراحی با افت فشار بسیار کم که منجر به کاهش انرژی مصرفی فن ها میشود.
- توزیع یکنواخت جریان: جلوگیری از تجمع آب و پخش همزمان آن در تمامی بخش های برج خنک کننده
- دوام و مقاومت بالا: ساخته شده از پلیمرهای مقاوم (PVC/PP) در برابر اشعه UV و مواد شیمیایی.
- نصب و نگهداری آسان: ساختار بلوکی جهت چیدمان سریع و سهولت در عملیات رسوب زدایی.
- بهداشت و سلامت آب: جلوگیری از رشد باکتری و جلبک به دلیل سطح صیقلی و غیرمتخلخل.
معایب پکینگ بلوکی برج خنک کننده
- حساسیت به گرفتگی: مستعد جذب رسوبات در صورت وجود ناخالصی بالا در آب که منجر به افت راندمان میشود.
- محدودیت دمایی: مدل های PVC در دمای بالای ۵۰ درجه دچار تغییر شکل میشوند.
- چالش رسوب زدایی: ساختار فشرده دسترسی به لایه های داخلی را برای شستشوی دستی دشوار میکند.
- آسیب پذیری مکانیکی: احتمال تغییر شکل یا شکستگی هنگام تجمع بیش از حد رسوبات یا عدم طراحی صحیح تکیه گاه ها.
- هزینه اولیه بالاتر: قیمت بیشتر نسبت به پکینگ های اسپلش به دلیل تکنولوژی ساخت پیچیدهتر.

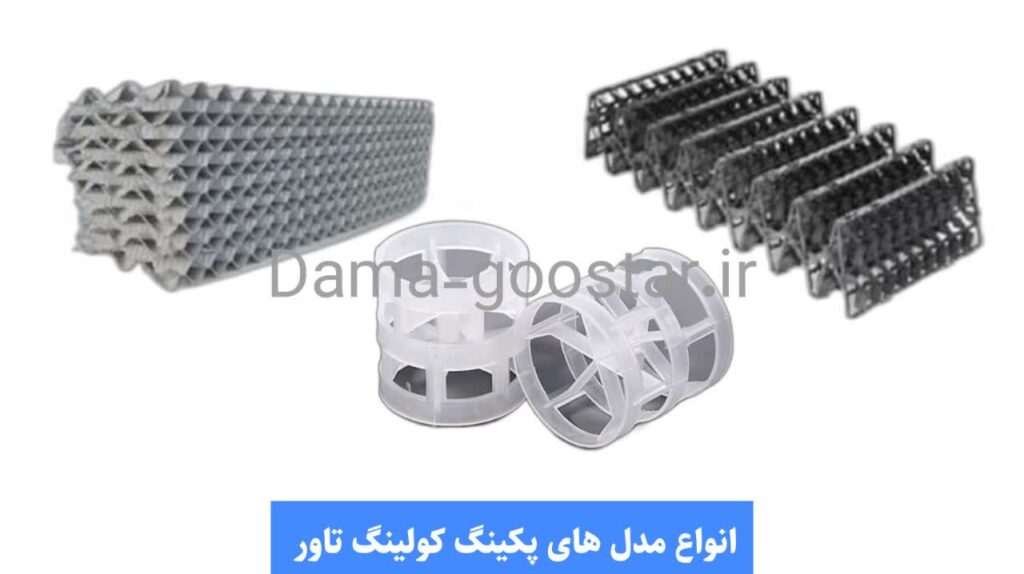

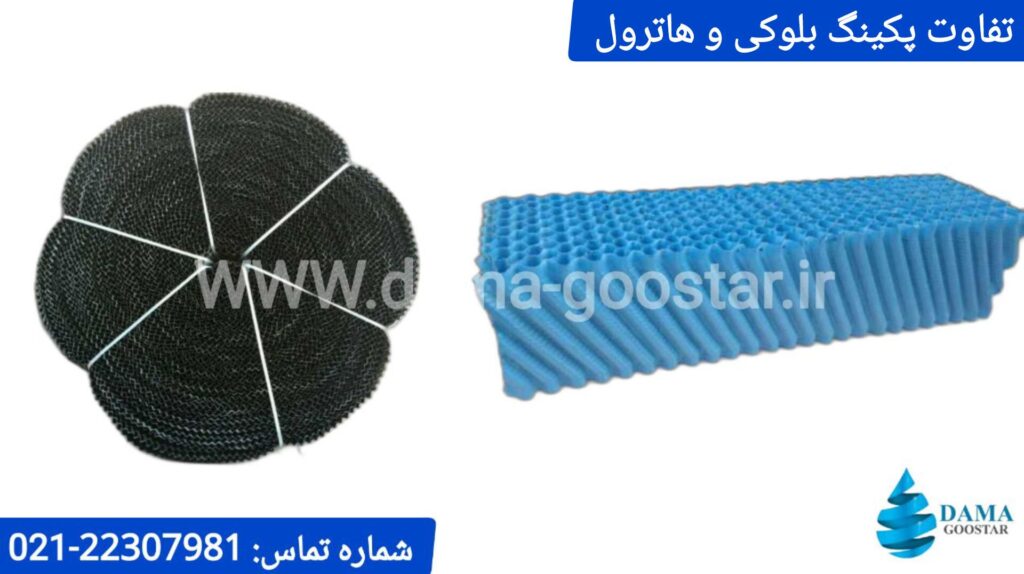

مقایسه پکینگ بلوکی با سایر پکینگ ها
پکینگ بلوکی برج خنک کننده اغلب از متریال هایی مقاوم مانند PVC یا PP ساخته میشود. پکینگ بلوکی یکی از اجزای حیاتی سیستم خنک کاری صنعتی به شمار میرود. طراحی منحصر به فرد پکینگ بلوکی با ایجاد حفره های متعدد و سه بعدی سطح ویژه را به طور قابل توجهی افزایش میدهد. پس مستقیماً به بهبود راندمان فرآیند تبادل حرارت و خنک سازی آب کمک شایانی میکند.
پکینگ فیلمی عملکردی عالی در سطوح تماس وسیع و یکنواخت دارد. ولی شدیداً به کیفیت آب حساس بوده و مستعد گرفتگی اند. پکینگ بلوکی در مقایسه با پکینگ فیلمی از مزیت مقاومت بالاتر در برابر گرفتگی و رسوب گذاری برخوردارست. این ویژگی پکینگ بلوکی را به گزینه ای ایده آل و اقتصادی برای محیط هایی تبدیل کرده که آب ورودی حاوی ذرات معلق یا ناخالصیهای مختلف است و نیاز به نگهداری و تمیزکاری کمتری دارد. ضمناً پکینگ بلوکی برج خنک کننده پایداری مکانیکی و عمر مفید بالا را ضمانت مینماید.
نشانه های خرابی پکینگ بلوکی
علائم اصلی خرابی پکینگ بلوکی برج خنک کننده با کاهش محسوس راندمان خنک کاری و بالا ماندن دمای آب خروجی نسبت به مقادیر استاندارد شروع میشود. افزایش افت فشار هوا و تغییر صدای کارکرد فن ها نیز از نشانه جدی بروز گرفتگی یا تجمع رسوبات در مسیرهای جریان پکینگ بلوکی است. همچنین مشاهده توزیع نامنظم آب یا تجمع در نقاط خاص نمایانگر آسیب ساختاری، تغییر شکل صفحات یا مسدود شدن منافذ جریان میباشد. وجود لایه رسوبی، لجن یا رشد جلبک بر سطح صفحات نیز سلامت عملیاتی پکینگ را مختل ساخته و منجر به افزایش مصرف برق میشود. طبیعتاً مشاهده هرگونه خمیدگی، ترک یا دفرمه شدن صفحات به دلیل دما یا فشار مکانیکی، ضرورت بازرسی فنی و تعویض تجهیز را اعلام میکند.

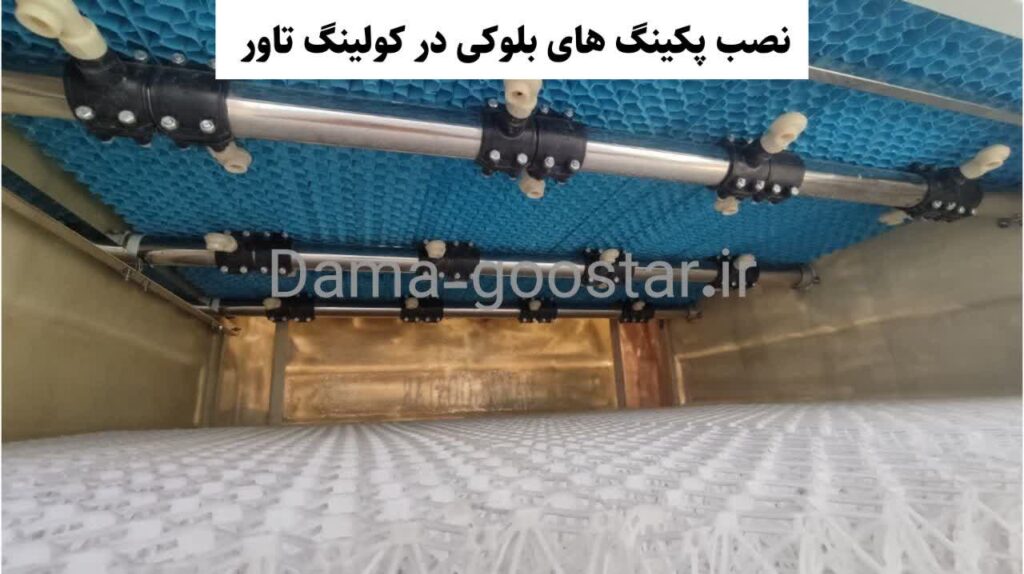

مراحل نصب پکینگ بلوکی برج خنک کننده
1.آماده سازی بستر برج خنک کننده
پیش از شروع نصب باید بستر و ساختار داخلی برج خنک کننده که پکینگ های بلوکی بر روی آن قرار میگیرند کاملاً تمیز و عاری از هرگونه آلودگی، نخاله ساختمانی یا مواد زائد باشد. هرگونه جسم خارجی مانع از تراز صحیح پکینگ های بلوکی شده و در طولانی مدت باعث آسیب به آنها میشود.
2.برش بلوک ها به اندازه موردنیاز
ابعاد داخلی برج خنک کننده لزوماً با ابعاد استاندارد پکینگ ها همخوانی ندارد. بنابراین ابتدا فضای داخلی را با دقت اندازه گیری کرده و سپس اقدام به چیدمان کنید. بلوک های پکینگ باید با استفاده از ابزار برش مناسب (مانند اره برقی با دندانه های ریز یا کاترهای صنعتی) به ابعاد دقیقِ موردنیاز برای پر کردن کامل فضا برش داده شوند.
3.چیدمان اولیه پکینگ های بلوکی
تیم فنی باید با در نظرگیری الگوی مشخص چیدمان اولین ردیف پکینگ های بلوکی را در محل خود قرار دهد. در این مرحله دقت تراز بودن اولیه بسیار حیاتی است و به کارگیری ابزارهای تراز لیزری یا دستی توصیه میشود.
نکته اجرایی مهم: پس از تکمیل ردیف اول، ردیف دوم باید به صورت عمود بر ردیف اول چیده شود (الگوی آجری). این شیوه چیدمان علاوه بر افزایش پایداری ساختاری تضمین میکند که کل سطح مورد نظر به طور کامل و بدون شکاف پوشش داده شود. رعایت این الگوی چیدمان برای جلوگیری از ایجاد مسیرهای فرار آب و هوا الزامیست.
4.نصب ردیف های بعدی و اطمینان از اتصال پکینگ ها
بلوکهای پکینگ بعدی بر روی ردیف قبلی قرار میگیرند. طراحی پکینگهای بلوکی به گونهای است که معمولاً دارای اتصالات یا شیارهایی برای درگیری با بلوکهای مجاور و زیرین هستند. این اتصالات باید به درستی برقرار شوند تا از جابجایی یا جدا شدن بلوکها تحت فشار جریان آب یا هوا جلوگیری شود.
5.تراز کردن اصولی پکینگ ها
حین نصب تمامی پکینگ ها فرآیند تراز کردن باید به طور مداوم تکرار شود. هرگونه عدم تراز حتی به میزان ناچیز در یک بلوک در کل ستون پکینگ تشدید شده و منجر به ایجاد فضاهای خالی، توزیع نامناسب آب و هوا و کاهش شدید راندمان خنک کاری گردد. این موضوع خصوصاً در مورد پکینگ های بلوکی که سطح تماس سه بعدی وسیعی ایجاد میکنند اهمیت دوچندان دارد.
6.کنترل نهایی چیدمان
پس از اتمام نصب تمامی پکینگ های بلوکی یک بازرسی نهایی توسط تیم فنی انجام میشود تا از عدم وجود فاصله، شکاف، یا بلوک های لق و ناپایدار اطمینان حاصل شود. همینطور بررسی کنید که آب در طول سطح پکینگ بلوکی به طور یکنواخت توزیع شده و از مسیرهای غیر استاندارد عبور نمیکند.
نحوه تمیزکاری پکینگ بلوکی
برای تضمین طول عمر و حفظ راندمان بالای پکینگ بلوکی برج خنک کننده مدیریت صحیح کیفیت آب و جلوگیری از رسوب گذاری اولین قدم ضروریست. انجام عملیات شستشوی دوره ای با بهره گیری از مواد شیمیایی ملایم و سازگار با متریال از تجمع رسوبات، لجن و رشد جلبک جلوگیری میکند. کنترل مداوم سیستم تصفیه و تنظیم سطح آب در برج خنک کننده مانع از ورود ذرات معلق و ایجاد گرفتگی در ساختار فشرده پکینگ های بلوکی میشود. بازرسی دوره ای برای شناسایی هرگونه تغییر شکل فیزیکی یا آسیب ساختاری صفحات از افت فشار هوا و افزایش مصرف انرژی فن ها جلوگیری مینماید. در آخر حفظ تعادل شیمیایی آب و کنترل دمای ورودی از دفرمگی صفحات و کاهش کارایی حرارتی سیستم جلوگیری میکند.
خرید و سفارش پکینگ بلوکی دماگستر
شرکت تهویه دماگستر با برند تخصصی “توربولایت” با افتخار در زمینه ارائه محصولات با کیفیت بالا و با کنترل کیفی دقیق، خود را متمایز میسازد. ما اطمینان میدهیم که عدم مغایرت در سفارش های تحویلی با پیشفاکتورهای ارائه شده، تجربهای بی دغدغه را برای شما رقم بزند. با هدف ارائه نازل ترین قیمت و کمترین زمان ممکن، خدمات خود را ارائه میدهیم. همچنین امکان ارسال به شهرستان ها و زمان تحویل سریع دسترسی به محصولات ما را برای همه آسان کرده است. برای سفارش های با حجم بالا شرایط فروش ویژه (تخفیف و پرداخت اقساطی) در نظر گرفته شده است. علاوه بر موضوعات مذکور مجموعه دماگستر آماده ارائه فاکتور رسمی به شما مشتریان گرامی هست.
