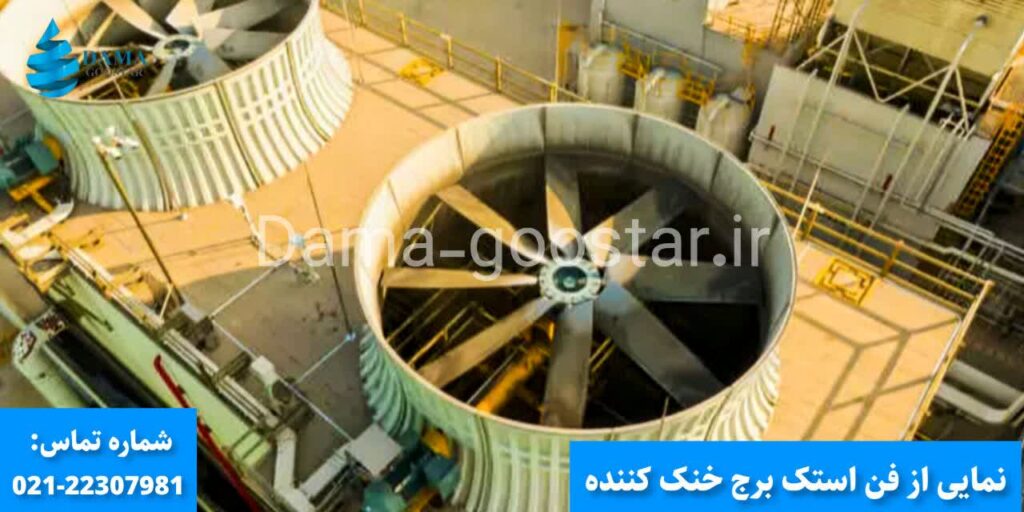

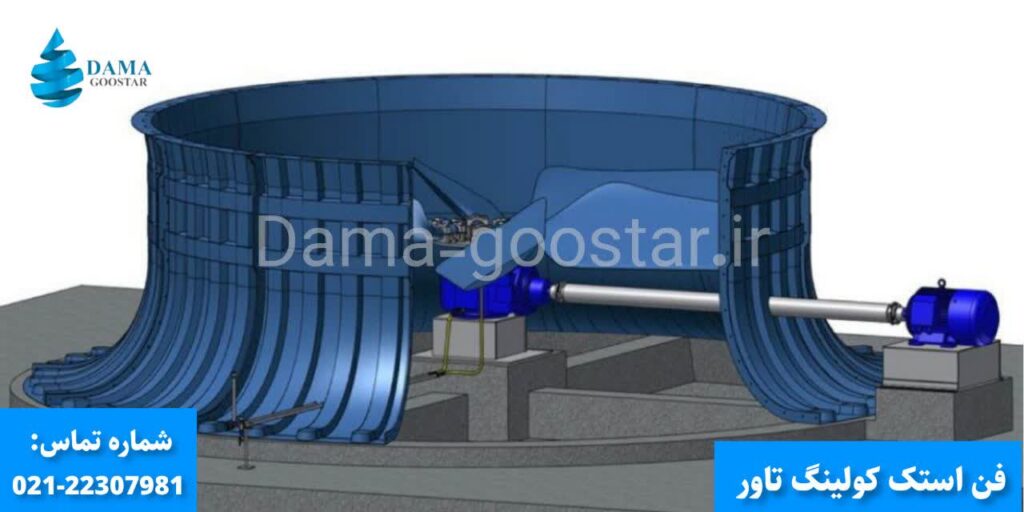

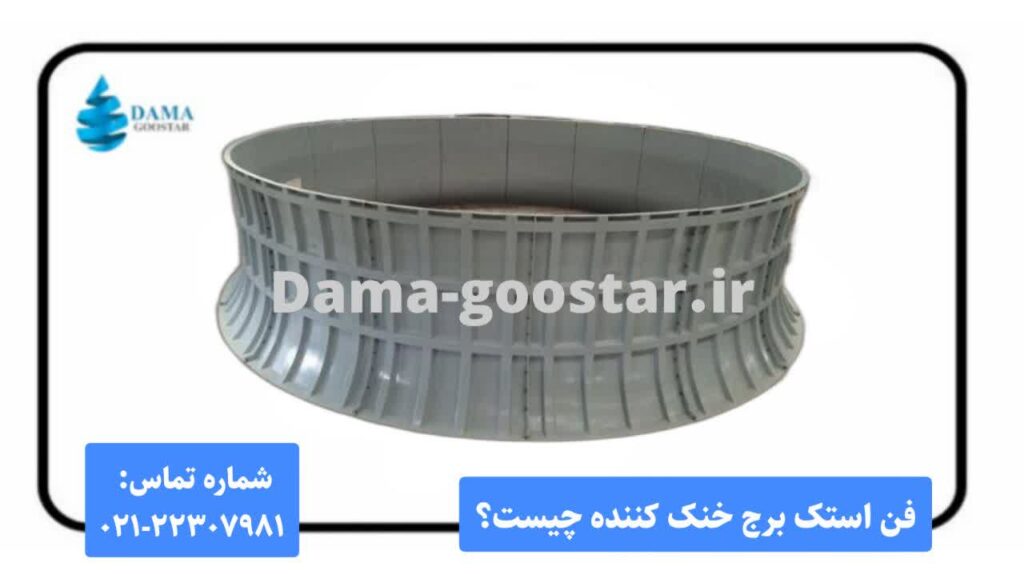

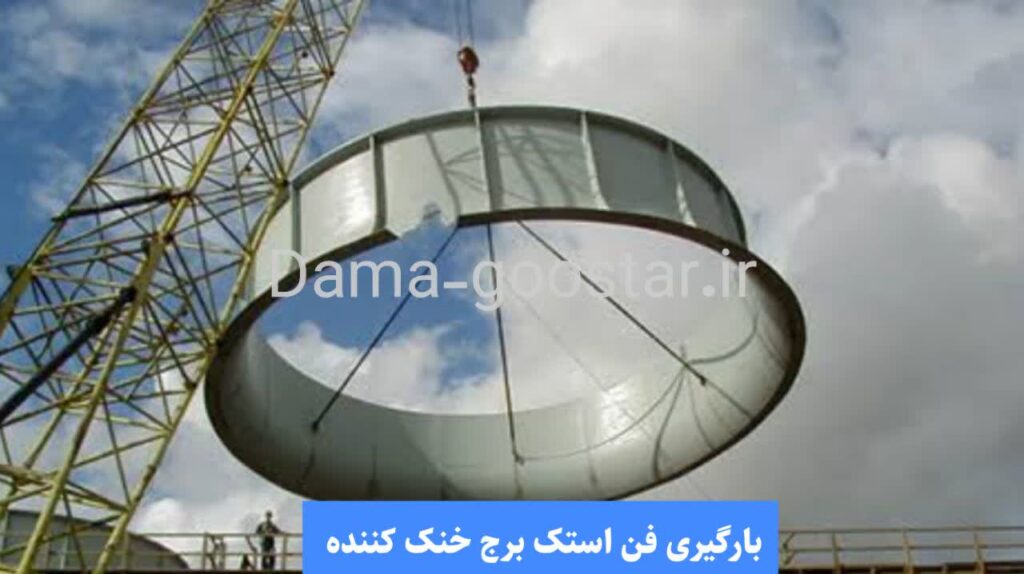

فن استک برج خنک کننده (cooling tower fan stack) محل خروجی هوا در کولینگ تاور بوده که به آن “گلویی”، “فن دک” و “تنوره پروانه” نیز میگویند. تنوره یا فن استک عمدتاً به شکل هندسی هذلولی گون در قسمت بالایی برج خنک کن نصب میگردد. در واقع وظیفه اصلی فن استک هدایت صحیح جریان هوای خروجی اشباع از بالای برج به محیط بیرون است. همچین فن استک موجب کاهش افت فشار و جلوگیری از آشفتگی و بازگشت هوای گرم به داخل کولینگ تاور میگردد. نتیجتاً استفاده از فن استک باعث مکش هوای بهتر در دستگاه شده و مصرف انرژی تجهیزات کولینگ تاور را کاهش میدهد. اصولاً فن استک را از جنس فایبرگلاس FRP میسازند و در بالاترین قسمت کولینگ تاور نصب میکنند. در ادامه این مطلب با نحوه کار فن استک برج خنک کننده، مزایا، معایب و نحوه نصب آن آشنا میشویـم.
فن استک چه کاری در برج خنک کننده انجام میدهد؟
فن استک با انسجام بخشی به جریان هوای فن، آن را یکنواخت و متمرکز کرده و به سمت خروجی هدایت مینماید. همچنین فن استک با کاهش آشفتگی و افت فشار هوا از بازگشت هوای گرم و مرطوب به داخل برج خنک کننده جلوگیری مینماید. نتیجتاً هوای بیشتری از میان پکینگ ها عبور کرده و راندمان تبخیر و خنک کاری توسط فن استک افزایش مییابد. طبیعتاً صدای فن کاهش و عملکرد کلی کولینگ تاور پایدارتر و بهینه تر میشود.
جنس فن استک برج خنک کننده
معمولاً جنس فن استک برج خنک کننده را از فایبرگلاس تقویت شده با رزین (FRP) میسازند. زیرا متریال رزین در برابر رطوبت دائم، خوردگی شیمیایی، اشعه خورشید و شرایط سخت محیطی مقاومت بالایی دارد. پس استفاده از FRP باعث کاهش بار وارده به سازه برج خنک کننده و افزایش عمر مفید فن و موتور میگردد. برای برخی کاربردهای خاص، فن استک را از مواد پلیمری مهندسی یا فلز با پوشش ضدزنگ و ضدخوردگی تولید میکنند. اما فن استک فایبرگلاس به دلیل دوام، کارایی و نگهداری آسان رایج ترین و اقتصادی ترین گزینه برای کولینگ تاور به حساب می آید.
محل نصب فن استک در برج خنک کننده

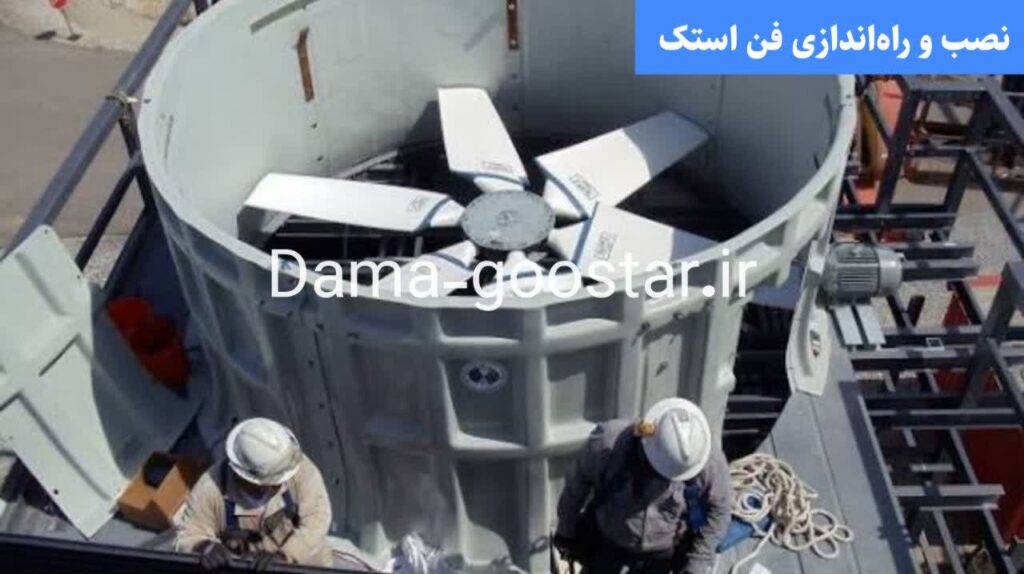

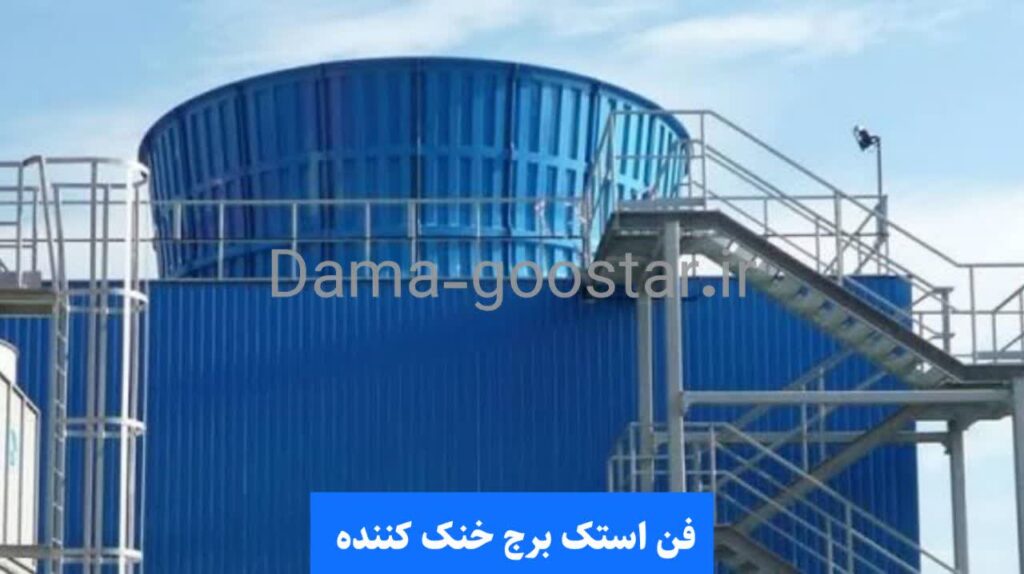

بالاترین بخش برج خنک کننده محل نصب فن استک میباشد. فن استک دقیقاً در محل خروج هوای گرم و مرطوب نصب میشود. به عبارتی مجموعه فن محوری شامل پروانهها و موتور داخل محفظه استوانهای استک خروجی هوا قرار میگیرد. این موقعیت، نصب هوایی که از میان پکینگ ها عبور کرده را به طور یکنواخت و هدایت شده به سمت بالا تخلیه خواهد کرد. نهایتاً از بازگشت مجدد هوای گرم به داخل کولینگ تاور جلوگیری میکند. نصب صحیح در قسمت فوقانی برج خنک کننده نقش مهمی در بهبود جریان هوا، افزایش راندمان خنک کاری، کاهش افت فشار و کاهش لرزش و صدای فن دارد.
اهمیت فن استک در عملکرد برج خنک کننده
فن استک برج خنک کننده نقش بسیار مهمی در کارایی بهینه کولینگ تاور دارد. چون با هدایت صحیح و یکنواخت جریان هوا به سمت خروجی شرایط عبور مؤثر هوا از میان پکینگ ها را فراهم میسازد. فن استک برج خنک کننده با کاهش آشفتگی، افت فشار و پدیده بازگشت هوای گرم موجب افزایش راندمان تبخیر و بهبود فرآیند خنک کاری میشود. عموماً فن استک با کاهش لرزش و صدای فن از وارد شدن تنش های اضافی به موتور و یاتاقان ها ممانعت میکند. نتیجتاً عمر مفید تجهیزات و پایداری عملکرد برج خنک کننده به طور قابل توجهی افزایش مییابد.
اصول نگهداری از فن استک برج خنک کننده
بازرسی دوره ای بدنه و اتصالات، بررسی تراز بودن فن، کنترل لرزش و تمیزکاری منظم سطح داخلی از اصول نگهداری صحیح فن استک میباشد. پس فن استک باید از نظر ترک خوردگی، فرسودگی و شل شدن پیچ ها مرتباً بررسی شود. بدین شکل از بروز عدم تعادل و کاهش راندمان جلوگیری خواهد شد. همینطور فن استک باید از تماس با رسوبات، گرد و غبار و آلودگی ها دور نگهداری شود. اینگونه به بهبود جریان هوا، کاهش فشار اضافی بر فن و افزایش عمر مفید تجهیزات برج خنک کننده کمک میکنند.
اجزای فن استک برج خنک کننده
الف) مکش یا ورودی هوا
ورودی هوا در پایین ترین بخش فن استک برج خنک کن مستقیماً بالای پره های فن قرار دارد. انحنای ورودی شبیه به یک قیف واژگون یا شیپور است. تدریجاً این انحنا سطح مقطع جریان هوا را کاهش میدهد. وظیفه اصلی مکش کاهش تلاطم و افت فشار در لحظه ورود هوا به فن میباشد. بدون این ورودی، هوا با زاویه تند وارد شده و گردابه هایی ایجاد میکند که راندمان فن را تا ۲۰ درصد کاهش میدهد. پس جریان هوا یکنواخت، آرام و با حداکثر سرعت ممکن به مرکز پروانه میرسد.
ب) استوانه اصلی
بخش میانی و استوانه ای که پره های فن در داخل آن میچرخند. فاصله نوک پره تا دیواره این بخش باید بسیار کم باشد تا راندمان فن کاهش نیابد. فاصله نوک پره از دیواره معمولاً فقط چند میلی متر است (بین ۰.۱٪ تا ۰.۵٪ قطر فن). اگر این فاصله بیشتر شود هوا از شکاف بین نوک پره و دیواره به سمت خلأ (مکش) برمیگردد و راندمان شدیداً افت میکند. اما اگر کمتر باشد پره به دیواره میساید. هرچه سطح داخلی صاف تر باشد، اصطکاک با هوا کمتر است و انرژی کمتری تلف میشود. هدایت مستقیم و یکنواخت جریان هوای خروجی از پرهها، جلوگیری از پخش شدن هوا در همان ابتدا و ایجاد یک جریان ستونی از وظایف استوانه میباشد.
ج) دیفیوزر یا گشودگی خروجی
بخش بالایی و قیفی شکل واژگون که بر خلاف ورودی با فاصله گرفتن از پره ها قطرش بیشتر میشود. این بخش هوای پرفشار و با سرعت کم را از فن دریافت میکند، سرعت آن را کاهش و فشار آن را بیشتر میکند. این فشار اضافی به غلبه بر مقاومت مسیر خروج هوا از برج خنک کننده کمک میکند.
بدون دیفیوزر هوا با سرعت زیاد از فن خارج شده و در بالای کولینگ تاور پخش میشود. بدین ترتیب بخش زیادی از انرژی جنبشی هدر میرود و امکان برگشت هوای گرم خروجی به ورودی برج (بازچرخش) بیشتر میشود. اما با استفاده از دیفیوزر هوا به صورت یک جریان رو به بالا و متمرکز خارج میشود و انرژی بیشتری صرف مکش هوا از پایین برج میشود.
عوامل موثر برای انتخاب فن استک مناسب
عوامل مؤثر جهت انتخاب فن استک مناسب شامل قطر و ظرفیت فن، دبی و سرعت هوای موردنیاز، جنس و کیفیت متریال، شرایط اقلیمی محل نصب و سازگاری با ساختار کولینگ تاور است. ابعاد آن باید با مشخصات فن و حجم هوای عبوری هماهنگی داشته باشد. بدین جهت افت فشار و تلفات انرژی به حداقل میزان ممکن خواهد رسید. انتخاب متریال مقاوم به رطوبت، خوردگی و تابش خورشید تأثیر مستقیمی بر بهبود عملکرد و دوام فن استک دارد. طراحی آیرودینامیکی مناسب آن نیز باعث افزایش راندمان، کاهش سطح صدا و افزایش طول عمر تجهیزات کولینگ تاور میگردد.
تأثیر فن استک بر راندمان کولینگ تاور
فن استک تأثیر مستقیمی بر میزان راندمان برج خنک کننده دارد. زیرا با هدایت صحیح و یکنواخت جریان هوا شرایط عبور مؤثر هوا از میان پکینگ ها را فراهم مینماید. طراحی مناسب سازه باعث کاهش افت فشار، جلوگیری از آشفتگی جریان و کاهش پدیده بازگشت هوای گرم خواهد شد. عملکرد صحیح فن استک برج خنک کننده به افزایش تبخیر، بهبود تبادل حرارتی و استفاده بهتر از توان فن منجر میگردد. قاعدتاً راندمان کلی برج خنک کننده به طور چشمگیری افزایش مییابد.
