نازل برج جذب اسکرابر (scrubber tower nozzles) یا “افشانک اسکرابر” قطعه ای جهت توزیع یکنواخت سیال بر روی جریان گاز ورودی در برج جذب میباشد. وظیفه اصلی نازل برج جذب اسکرابر ریز کردن جریان سیال جهت افزایش راندمان جذب آلاینده یا عملیات خنک سازی است. نازل های برج جذب اسکرابر با استقرار دقیق بر روی شبکه لوله کشی داخلی برج نصب میگردند. ساختار نازل برج جذب اسکرابر با ایجاد الگوی پاشش مشخص، سطح تماس بین سیال و جریان گاز را به حداکثر میرساند. استفاده از نازل های با کیفیت باعث بهبود انتقال جرم، جلوگیری از ایجاد نقاط کور و افزایش طول عمر فیلترها و تجهیزات میگردد. در ادامه این مطلب با انواع مدل های نازل برج جذب اسکرابر، مزایا، معایب و نحوه انتخاب آن ها آشنا میشوید.
نقش نازل ها در برج جذب اسکرابر چیست؟
نازل ها در برج جذب اسکرابر نقشی مهمی در بهینه سازی فرآیند جذب ایفا میکنند. این قطعات با پاشش مایع به صورت قطرات ریز سطح تماس بین فاز گاز و مایع را به شدت افزایش میدهند. همچنین نازل برج جذب اسکرابر باید با توزیع یکنواخت مایع در تمام سطح مقطع برج از ایجاد نقاط خشک جلوگیری کنند. علاوه بر این طراحی هوشمندانه نازل های اسکرابر مستلزم ایجاد کمترین میزان افت فشار در مسیر جریان گاز و استفاده از مواد مقاوم در برابر خوردگی است. بنابراین پایداری و طول عمر سیستم در مواجهه با گازها و محلولهای شیمیایی تضمین خواهد شد.

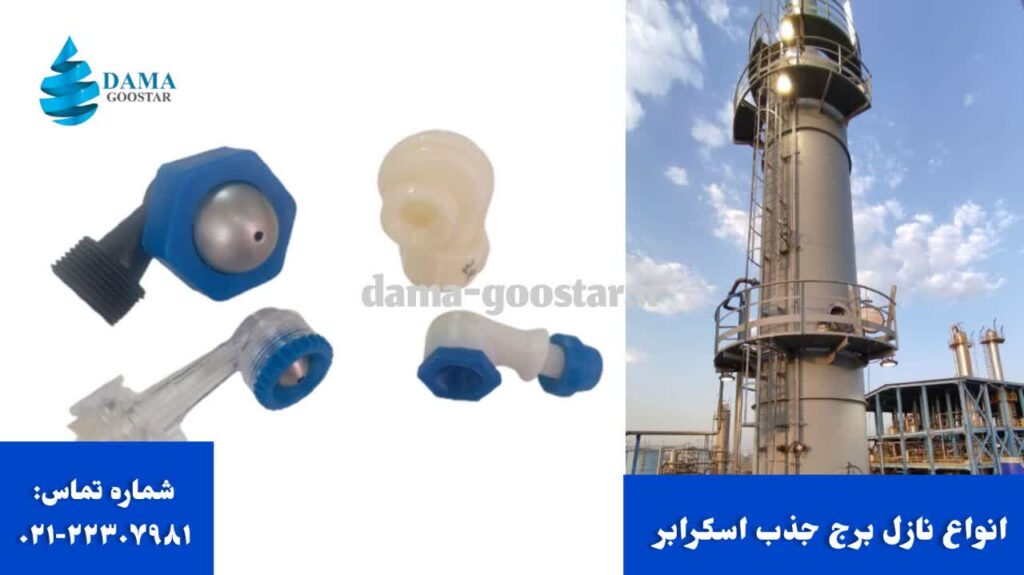

انواع نازل مصرفی در برج جذب اسکرابر

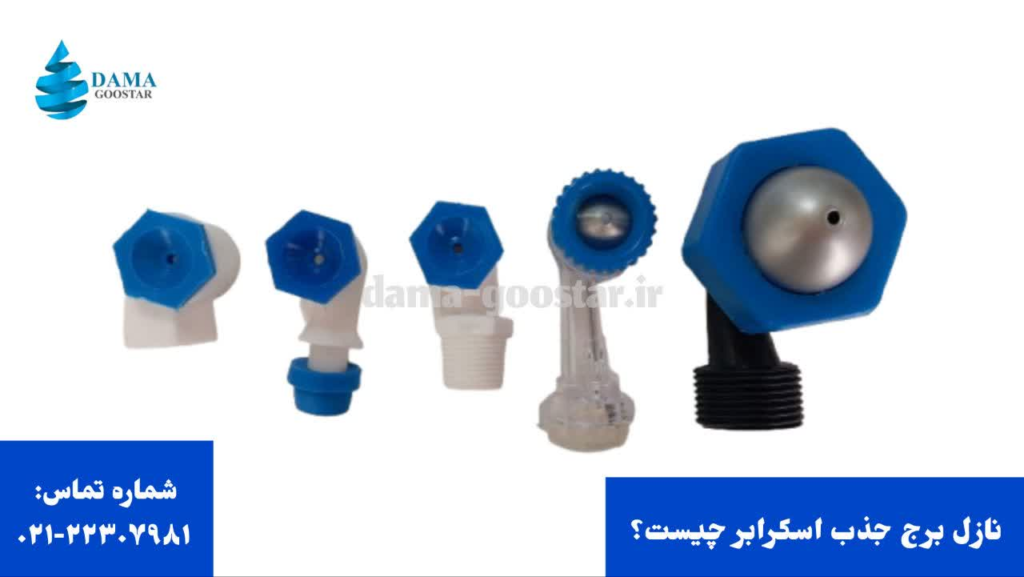

الف) نازل ایرواشر
نازل ایرواشر جهت سیستمهای غبارگیری و رطوبتزنی در تهویه مطبوع و شستشوی گاز طراحی شده اند. ساختار داخلی نازل برج جذب اسکرابر از نوع ایرواشر جریان سیال را به صورت قطرات ریز و کاملاً یکنواخت در کل سطح مقطع برج پخش میکند. این الگوی پاشش، سطح تماس واقعی میان فاز مایع و جریان هوای آلوده را به حداکثر میرساند. مقاومت بالای بدنه نازل در برابر رسوب گذاری و خوردگی از ویژگیهای بارز این تجهیز در محیطهای عملیاتی اسکرابر است.

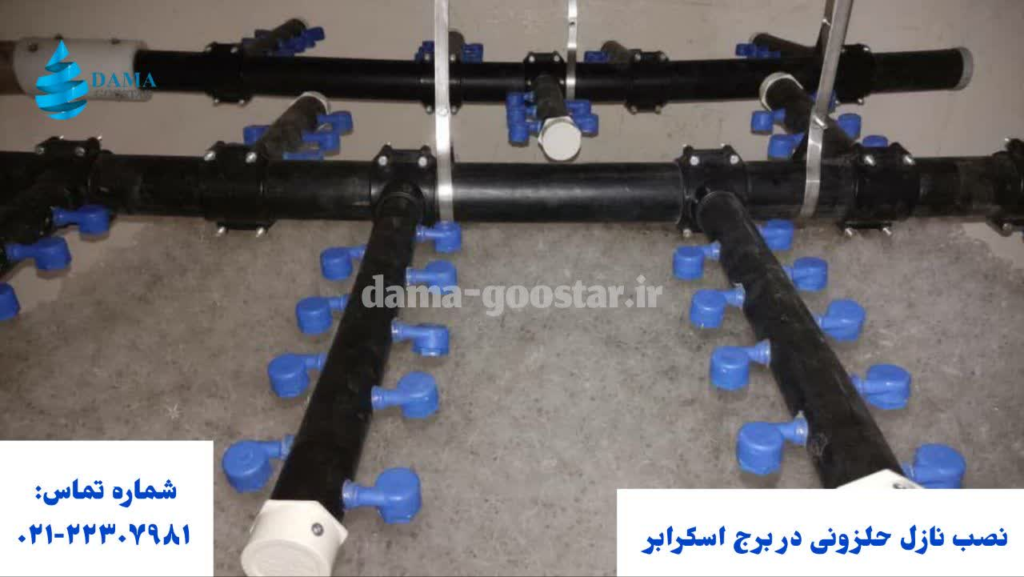

ب) نازل حلزونی
نازل حلزونی یا اسپیرال به دلیل طراحی خاص هندسی و مسیر جریان باز، شهرت بالایی در مقاومت در برابر گرفتگی دارند. استفاده از نازل حلزونی به عنوان نازل برج جذب اسکرابر زمانی توصیه میشود که سیال پاششی حاوی ذرات معلق یا ناخالصی باشد. نازل حلزونی با ایجاد الگوی پاشش مخروطی و قطراتِ با سایزهای متنوع بدون نیاز به فیلتراسیون پیچیده عملکرد پایداری را در فرآیندهای جذب آلاینده ارائه میدهد.
متریال تولید نازل های برج جذب اسکرابر
الف) پلی پروپیلن (PP):
پلی پروپیلن به عنوان رایج ترین ماده برای ساخت نازل برج جذب اسکرابر شناخته میشود. مزیت اصلی PP برخورداری از مقاومت حرارتی مطلوب، استحکام مکانیکی بالا و همچنین قابلیت فرآیند اسیدشویی است.
ب) پلی وینیل کلراید (PVC):
پلی وینیل کلراید در صنایع پتروشیمی با نام PVC شناخته میشود. پی وی سی به دلیل وزن بسیار کم برای تولید قطعات با ضخامت پایین و ساختارهای سبک بسیار کارآمد است. با این حال باید توجه داشت که محدودیت دمایی PVC در حدود ۵۵ درجه سانتی گراد میباشد.
ج) انواع پلی اتیلن (PE):
این خانواده شامل دو نوع پلی اتیلن سنگین (HDPE) و سبک (LDPE) است که به روش تزریق تولید میشوند. اکثراً از پلی اتیلن به خاطر چگالی و وزن بالاتر نسبت به سایر پلیمرها در ساخت قطعات توپر و با استحکام ساختاری متفاوت استفاده میگردد.
د) پلی استایرن (PS/PA):
برای تولید نازل برج جذب اسکرابر و دوش های پاششی که نیاز به تحمل دمای بالاتر دارند، از پلی استایرن بهره میبرند. این گرانولها توانایی مقاومت در مقابل دما تا حدود ۱۲۰ درجه سانتی گراد را دارا هستند. این ویژگی پلی استایرن را در شرایط حرارتی مشخص نشان میدهد.
مزایای استفاده از نازل برج جذب اسکرابر
- بهینه سازی سطح تماس: افزایش حداکثری سطح تماس بین فاز مایع و گاز جهت ارتقای بازدهی جذب.
- کنترل دقیق توزیع جریان: قابلیت هدایت و توزیع یکنواخت سیال در سطح پدها یا پکینگ ها
- انعطاف پذیری در تنظیمات: امکان تنظیم نرخ جریان و الگوی پاشش متناسب با نیاز فرآیندی.
- کاهش افت فشار (Pressure Drop): طراحی بهینه نازل برج جذب اسکرابر در مدلهای خاص منجر به کاهش مصرف انرژی فن برج میشود.
- تنوع کاربردی: قابلیت انتخاب از میان مدل های مختلف (اسپری، مخروطی، فلت و …) بر اساس ماهیت گاز ورودی.
چالشها و معایب نازل برج جذب اسکرابر
- احتمال انسداد: حساسیت به وجود ذرات معلق یا رسوبات در سیال پاششی.
- نیاز به بازبینی دورهای: ضرورت نظارت و نگهداری منظم جهت اطمینان از سلامت الگوی پاشش.
- خطر فرسایش: تاثیر مستقیم سیالات خورنده یا حاوی ذرات سخت بر طول عمر نازل.
- وابستگی به طراحی سیستم: عملکرد نازل برج جذب اسکرابر شدیداً به دقت طراحی هندسی و هماهنگی با سایر اجزا بستگی دارد.
- سرمایه گذاری اولیه: هزینه خرید مدلهای با کیفیت نسبت به نازل های ساده بالاتر است.
تکنولوژی مورد استفاده در ساخت نازل اسکرابر
در فرآیند تولید نازل برج جذب اسکرابر بسته به نوع متریال از دو متد اصلی بهره میگیریم:
تولید قطعات پلیمری: از طریق فرآیند پیشرفته تزریق پلاستیک. در این مسیر ابتدا طراحی مهندسی و قالب سازی انجام میگیرد. سپس با تزریق پلیمر مذاب به درون قالب و خنک کاری سیستماتیک توسط چیلر قطعات با دقت بالا تولید میگردند.
تولید قطعات فلزی: برای نازل برج جذب اسکرابر برنجی، آلومینیومی و استنلس استیل از فرآیند دقیق تراشکاری استفاده میشود تا ویژگیهای مکانیکی و هندسی مطلوب حاصل شود.
چگونگی نصب نازل ها در برج اسکرابر

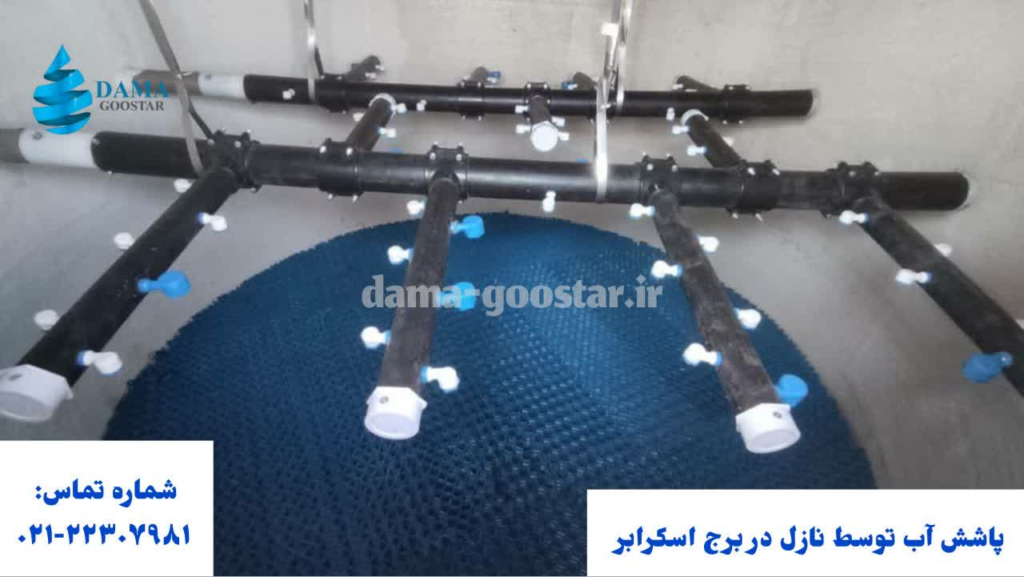

۱. آماده سازی سیستم توزیع
قبل از بستن نازل برج جذب اسکرابر باید لوله های اصلی و لوله های فرعی که نازل ها به آنها متصل میشوند، بررسی گردند:
تراز بودن لولهها: لولههای توزیع باید کاملاً افقی یا با شیب بسیار دقیق نصب شوند تا فشار در تمام نقاط نازل ها یکسان باشد. اگر لولهها کج باشند، نازل های نزدیک به پمپ فشار بیشتری دارند و نازل های دورتر کم فشار کار میکنند.
نظافت لولهها: داخل لولهها باید از هرگونه باقیمانده جوش، زنگ زدگی یا ذرات اضافی پاکسازی شود تا از گرفتگی آنی نازل ها پس از استارت جلوگیری شود.
۲. رعایت فاصله و الگوی چیدمان
طبیعتاً نازل های برج اسکرابر نباید به صورت تصادفی نصب شوند. چیدمان نازل ها باید بر اساس الگوی ریاضی (معمولاً دایرهای یا مربعی) باشد:
پوشش کامل سطح: فاصله نازل های برج اسکرابر باید جهت پوشش کامل فضای خالی توسط قطرات پاشش تنظیم شود.
جلوگیری از برخورد با دیواره: نازل ها نباید مستقیماً به دیواره برج اسکرابر مایع را اسپری کنند. تنظیم فاصله و زاویه پاشش نازل ها باید با پوشش کامل فضای خالی و ایجاد همپوشانی در مرکز برج از پاشش مواد به دیوارهها جلوگیری کند.
۳. تنظیم زاویه پاشش
زاویه نسبت به محور: بسته به نوع نازل برج جذب اسکرابر (مخروطی، برخوردشی یا تخت) زاویه نصب باید دقیقاً مطابق با دیتاشیت سازنده باشد.
استفاده از ابزار اندازه گیری: برای دقت بالا از تراز یا ابزارهای اندازه گیری زاویه استفاده کنید. هرگونه انحراف حتی به میزان ۲ یا ۳ درجه موجب ایجاد نقاط کور (بدون پاشش) در بدنه برج میشود.
۴. اتصال و آب بندی
استفاده از واشرها: با توجه به ماهیت شیمیایی اسکرابر حتماً از واشرهای مقاوم به خوردگی (مانند PTFE یا EPDM) استفاده کنید.
گشتاور مناسب: از سفت کردن بیش از حد اتصالات جهت پیشگیری از آسیب به رزوه و بدنه بپرهیزید. اتصالات باید کاملاً آب بندی باشند تا از افت فشار عملیاتی جلوگیری شود.
۵. تست عملکرد نازل اسکرابر
پس از نصب و قبل از ورود گاز باید تست هیدرولیکی انجام شود:
تست توزیع: یکنواختی فشار و همزمانی پاشش تمامی نازل ها را با برقراری جریان آب کنترل نمایید.
بررسی الگوی پاشش: توزیع صحیح قطرات را با بازرسی چشمی کنترل نمایید. الگوی پاشش باید محدود به ناحیه مدیا باشد و از انحراف مایع به سمت اتصالات لوله کشی اجتناب گردد.
دستورالعمل نگهداری نازل برج جذب اسکرابر
۱. بازرسی دورهای
بررسی الگوی پاشش: اطمینان از عدم وجود نقاط خشک در بستر آکنده.
اندازه گیری افت فشار: پایش افت فشار در خط توزیع برای تشخیص گرفتگی.
کنترل لرزش: بررسی سلامت اتصالات و لوله های توزیع کننده.
۲. تمیزکاری
شستشوی دورهای: تخلیه و شستشوی مسیر با محلول مناسب جهت رفع رسوبات.
ممنوعیت ابزار تیز: استفاده از برسهای نرم؛ از ابزار فلزی تیز برای باز کردن اورفیس خودداری شود.
رفع گرفتگی: باز کردن و تمیزکاری نازل های مسدود شده با فشار آب یا محلول اسیدی ملایم.
۳. مدیریت خوردگی و فرسایش
کنترل pH: پایش مستمر pH مایع برای جلوگیری از خوردگی فلزی نازل ها.
فیلتراسیون: کنترل ذرات معلق در مایع سیرکوله جهت جلوگیری از سایش اورفیس.
جایگزینی: تعویض فوری نازل هایی که الگوی پاشش آنها تغییر یافته است.
۴. انبارداری و ذخیره
موجودی اطمینان: نگهداری حداقل ۱۰٪ تعداد نازلهای سیستم در انبار.
شرایط محیطی: نگهداری قطعات پلیمری در محیط سایه و دور از اشعه UV.
دسته بندی: تفکیک دقیق نازل ها بر اساس نوع و دبی.
قیمت نازل برج جذب اسکرابر
تعیین قیمت نازل های برج جذب اسکرابر تابع متغیرهایی نظیر جنس قطعه (متریال)، نوع طراحی و نرخ دبی عملیاتی بوده و فاقد نرخ ثابت است. جهت دریافت استعلام دقیق، ارائه پارامترهای فنی پروژه از قبیل ماهیت سیال، میزان خورندگی، دما و فشار کاری الزامی میباشد. انتخاب هوشمندانه قطعات بر مبنای این دادهها، ضمن بهینه سازی هزینههای اولیه، ضامن راندمان حداکثری و افزایش طول عمر سیستم خواهد بود.
