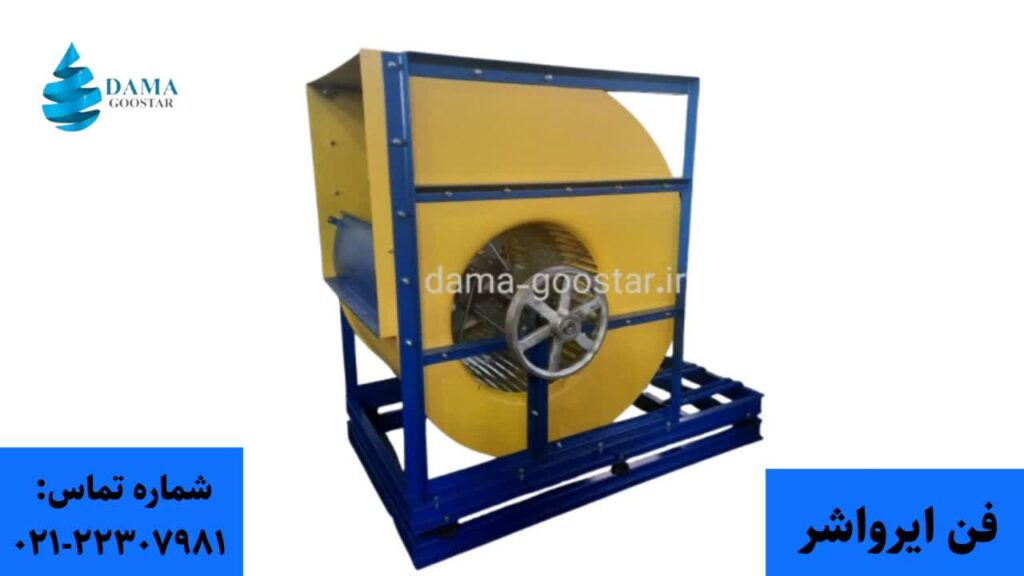

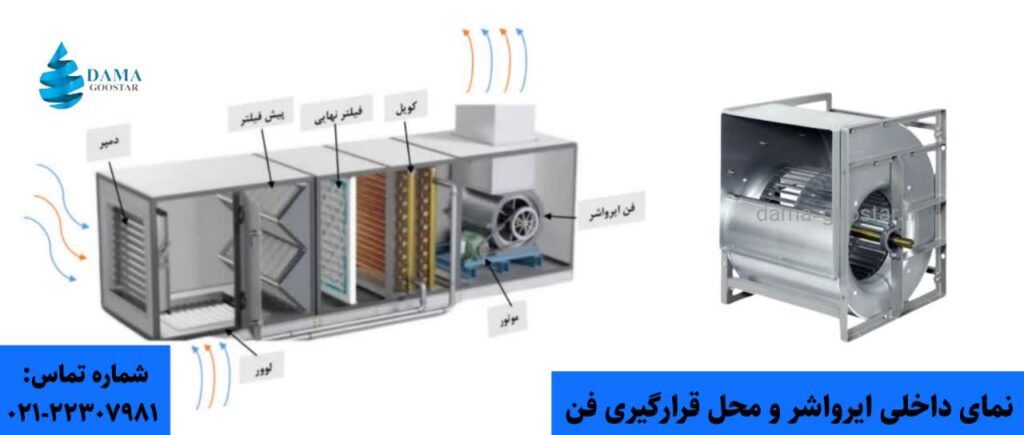

فن ایرواشر (air-washer fan) قطعه ای در سیستم تصفیه و کنترل رطوبت هوا است که گاهاً به آن «فن مکنده» یا «فن هوای مرطوب» نیز میگویند. معمولاً مجموعه فن ایرواشر از یک موتور الکتریکی و پروانه ای با طراحی خاص تشکیل میگردد. محل قرارگیری و نصب فن در بخش خروجی یا جریان دهی دستگاه ایرواشر میباشد. وظیفه اصلی فن ایرواشر ایجاد جریان هوای یکنواخت و هدایت هوای مرطوب از میان پکینگهای شستشو به سمت محیط مورد نظر میباشد. فن ایرواشر با ایجاد فشار استاتیکی مناسب، جریان هوای یکنواخت را از میان نازلهای آب و فیلترها هدایت کرده و راندمان سیستم را تضمین میکند. این امر از تجمع رطوبت در بخشهای غیرضروری و جلوگیری از ایجاد فشار معکوس جلوگیری میکند. در ادامه این متن بیشتر راجع به فن ایرواشر، کاربرد و مراحل نصب آن صحبت خواهیم کرد.

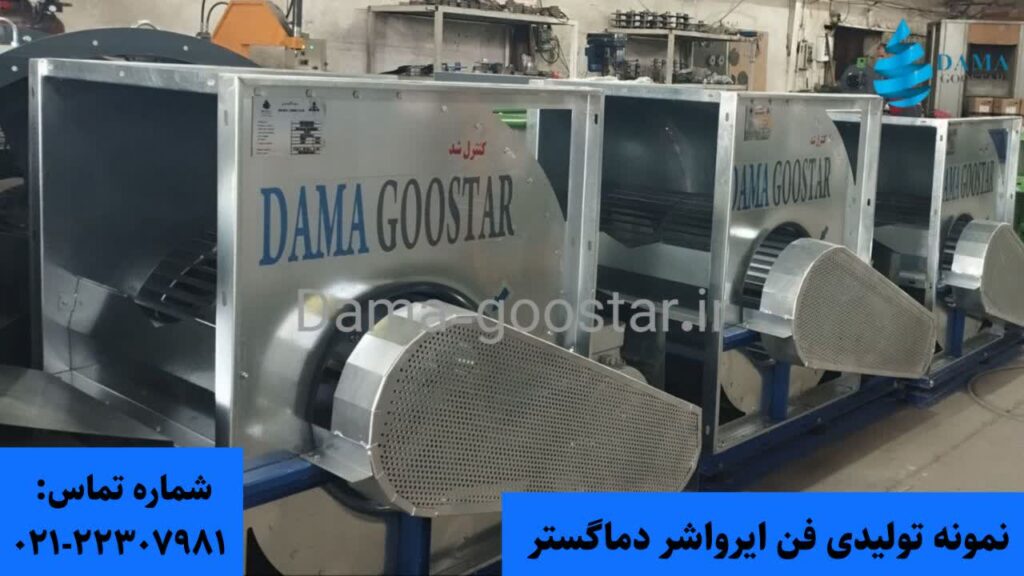

چرا فن سانتریفیوژ انتخاب اول مهندسان ما برای ایرواشر ها میباشد؟
در ساخت ایرواشرهای دماگستر، فن های سانتریفیوژ به عنوان رکن اصلی سیستم مکش و انتقال هوا انتخاب شده اند. هدف از این انتخاب غلبه بر افت فشار استاتیکی ناشی از عبور هوا از تجهیزات جانبی نظیر فیلتر، کویل و پد است. طراحی آیرودینامیک پروانههای فن سانتریفیوژ باعث ایجاد جریان هوای پایدار و یکنواخت همراه با حداقل نویز و ارتعاش میگردد. این استاندارد مهندسی علاوه بر پایداری دبی هوا موجب افزایش طول عمر قطعات مکانیکی نظیر شفت و بلبرینگ خواهد شد.
کاربرد فن در دستگاه ایرواشر
فن ایرواشر با ایجاد اختلاف فشار لازم وظیفه مکش هوای محیط و عبور اجباری آن از میان مدیاهای شستشو (مانند پدهای سلولزی) را بر عهده دارد. عملکرد فن ایرواشر فراتر از یک جابجایی ساده است. فن ایرواشر با غلبه بر افت فشار ناشی از فیلترها و پدها نرخ تبخیر را افزایش میدهد. سپس با ایجاد یک جریان هوای یکنواخت و کنترلشده فرآیندهای سرمایش تبخیری، تصفیه ذرات و تنظیم رطوبت را با دقت بالا میسر میسازد. پایداری عملکرد حرارتی و کیفیت هوای خروجی مستقیماً به توانایی فن در حفظ دبی هوای طراحیشده وابسته میباشد. این مهم تنها با مدیریت دقیق جریان هوا در برابر مقاومتهای افت فشار سیستم محقق میگردد.
اجزای اصلی فن ایرواشر

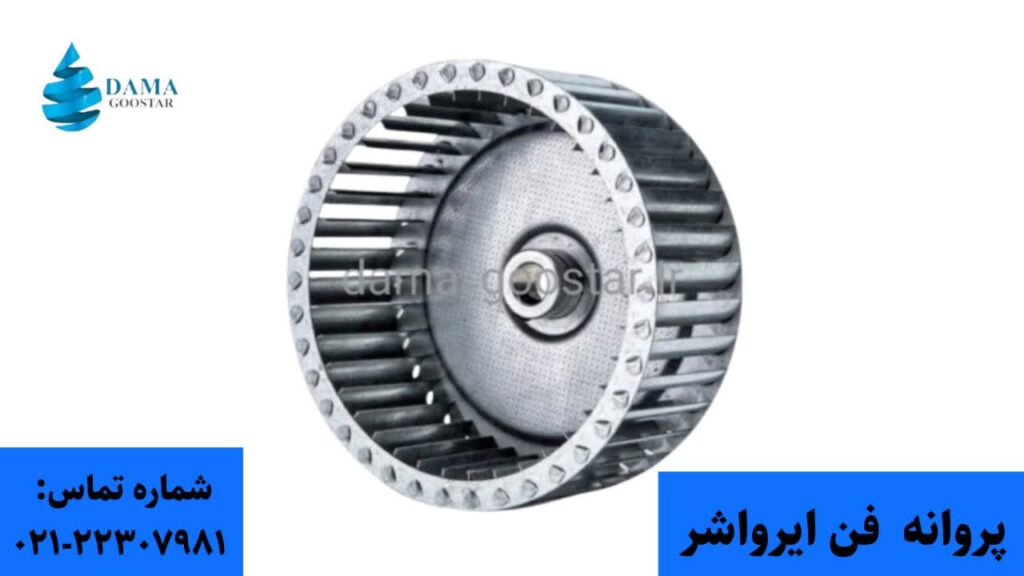

الف) پروانه فن (fan impeller)
پروانه فن ایرواشر به عنوان مهمترین بخش وظیفه جابجایی حجم بالای هوا را بر عهده دارد.
انواع: بسته به فشار مورد نیاز میتواند از نوع آکسیال (محوری) برای حجم بالای هوا با فشار کم یا سانتریفیوژ (گریز از مرکز) برای غلبه بر افت فشار بالای مدیاها باشد.
جنس: معمولاً پروانه فن ایرواشر را از آلیاژهای مقاوم به خوردگی مانند استنلس استیل یا پلیمرهای پیشرفته مقاوم به ضربه و رطوبت میسازند.
ب) موتور الکتریکی (electric motor)
موتور الکتریکی منبع قدرت حرکت پروانه فن است.
ویژگی فنی: موتور باید دارای درجه حفاظتی بالا (معمولاً IP55 یا IP56) باشد تا در مقابل رطوبت و پاشش آب مقاوم باشد.
نوع نصب: بسته به طراحی دستگاه موتور به صورت مستقیم روی شفت قرار میگیرد یا از طریق کوپلینگ یا تسمه (v-belt) منتقل میگردد.
ج) سیستم انتقال قدرت (transmission system)
در مدلهایی که موتور با پروانه مستقیم در ارتباط نیست، از این اجزا استفاده میشود:
شفت: معمولاً از جنس استیل ضد زنگ میسازند تا در اثر رطوبت دچار خوردگی و تغییر قطر نشود.
بلبرینگها: از برندهای معتبر بلبرینگ مانند SKF یا NSK استفاده میکنند. بلبرینگها باید دارای آب بندی بسیار قوی باشند تا ورود رطوبت به داخل کاسه بلبرینگ جلوگیری شود.
تسمه و فولی: اگر انتقال قدرت با تسمه باشد بهره گیری از تسمه های مقاوم در برابر رطوبت الزامیست.
د) بدنه و حفاظ پروانه (fan housing / guard)
هوزینگ: این بخشمجرای اصلی عبور جریان هوا در سیستم ایرواشر است. طراحی دقیق هوزینگ به منظور حذف گردابههای ناخواسته (turbulence) و یکنواخت سازی توزیع فشار الزامیست.
گارد حفاظتی: شبکهای از فلز یا پلاستیک که برای ایمنی اپراتور و جلوگیری از ورود اشیاء خارجی به پروانه تعبیه میگردد.
ه) سیستم ترازکننده و کوپلینگ (coupling & alignment)
برای اطمینان از اینکه محور موتور و محور پروانه دقیقاً در یک راستا قرار دارند. عدم تراز آنها در محیطهای مرطوب باعث لرزش شدید، فرسایش سریع بلبرینگ ها و آسیب به شفت خواهد شد.
مزایای عملکردی فن ایرواشر
- تأمین دبی هوا: ایجاد جریان هوای لازم برای فرآیند.
- بهبود نرخ تبخیر: افزایش راندمان سرمایش از طریق جابجایی هوا روی پکینگها.
- کنترل پارامترها: امکان تنظیم دقیق دما و رطوبت خروجی.
- تصفیه هوا: کمک به عبور هوا از فیلترها جهت حذف ذرات.
چالش ها و ملاحظات فنی فن ایرواشر
- مدیریت انرژی: توجه به مصرف برق در زمانهای پیک.
- کنترل ارتعاشات: مدیریت صدا و لرزشهای مکانیکی.
- مقاومت محیطی: مقابله با خوردگی و رسوب گذاری ناشی از رطوبت.
- نگهداری پیشگیرانه: ضرورت بازبینی دورهای قطعات چرخان.
- مدیریت افت فشار: غلبه بر مقاومت مسیر جریان در سیستم.
نحوه نگهداری از فن ایرواشر
- بازرسی دورهای پروانه: پاکسازی رسوبات و گرد و غبار از روی پرهها جهت حفظ بالانس دینامیکی و جلوگیری از لرزش.
- بررسی کشش تسمه: اطمینان از میزان سفت بودن تسمهها (عدم شلی برای جلوگیری از لغزش و عدم سفتی مفرط برای جلوگیری از آسیب به بلبرینگ).
- کنترل سلامت تسمه ها: بازرسی ظاهری جهت شناسایی ترک، خوردگی یا سایش و تعویض به موقع آنها.
- روانکاری بلبرینگ ها: استفاده از گریس مرغوب و استاندارد طی فواصل زمانی مشخص (طبق دستورالعمل سازنده).
- ترازسازی سیستم: بررسی هم راستایی فولیها و شفت جهت حذف ارتعاشات مضر و کاهش استهلاک.
- بازرسی الکتریکی موتور: اطمینان از استحکام اتصالات کابلها و بررسی دمای کاری موتور جهت جلوگیری از سوختگی.
- حفظ عایق بندی: اطمینان از سلامت درپوشهای موتور (IP55) برای جلوگیری از نفوذ رطوبت به داخل سیم پیچ ها.
- پایش افت فشار: نظافت یا تعویض فیلترها و پدها جهت جلوگیری از تحمیل فشار غیرمجاز به فن و موتور.
- تست ارتعاش و صدا: گوش دادن به صداهای غیرعادی (سوت یا ناله) که نشانه خرابی بلبرینگ یا ناهم ترازی است.
- رعایت نکات ایمنی: قطع کامل برق دستگاه ایرواشر و استفاده از سیستم lockout/tagout قبل از شروع هرگونه عملیات سرویس.
مراحل نصب فن ایرواشر
مرحله ۱: آماده سازی و بازرسی اولیه
بررسی محل نصب: اطمینان از استحکام، ترازی و صاف بودن شاسی فن ایرواشر.
کنترل قطعات: بازرسی سلامت پروانه، شفت، بلبرینگها، فولیها و تسمهها پیش از شروع نصب.
آماده سازی ابزار: تهیه ابزارهای لازم شامل آچار گشتاور، تراز، ابزار هم راستایی (لیزر یا خط کش) و تجهیزات ایمنی.
مرحله ۲: نصب مکانیکی فن
نصب پایه و لرزه گیر: استقرار پایه فن و نصب لرزه گیرهای مخصوص زیر آن برای جلوگیری از انتقال ارتعاش به بدنه ایرواشر.
جایگذاری شفت و بلبرینگها: نصب بلبرینگها و شفت در محل (استفاده از پرس یا ابزار ضربه گیر؛ پرهیز از ضربه مستقیم به رینگ بلبرینگ).
نصب و تنظیم پروانه: قرارگیری پروانه روی شفت، مرکزگذاری دقیق آن در هوزینگ و سفت کردن پیچهای تثبیت با گشتاور مناسب.
تراز پروانه: اطمینان از فاصله یکنواخت و استاندارد بین نوک پرهها و بدنه هوزینگ در تمام نقاط.
مرحله ۳: نصب سیستم انتقال قدرت (تسمه و فولی)
نصب فولیها: اتصال فولیها به شفت فن و شفت موتور و سفت کردن پیچها و خارها.
هم راستایی: تنظیم دقیق هم راستایی دو فولی با ابزار لیزری یا خطکش (عدم هم راستایی باعث فرسایش سریع تسمه میشود).
نصب تسمهها: قرارگیری تسمههای v-belt (گرید b) و تنظیم کشش اولیه آنها (کشش باید به اندازهای باشد که با فشار انگشت به وسط بازه حدود ۱ تا ۲ سانتی متر بازی داشته باشد).
مرحله ۴: نصب الکتریکی و ایمنی
نصب موتور: بستن موتور روی پایه قابل تنظیم و کنترل هم راستایی اولیه با شفت فن.
اتصالات الکتریکی: سیم کشی مطابق دیاگرام موتور، رعایت استانداردهای اتصال به زمین و اطمینان از آب بندی کامل جعبه ترمینال (IP55).
نصب حفاظ: نصب قاب محافظ تسمه و فولی برای جلوگیری از حوادث احتمالی.
مرحله ۵: تست و راه اندازی
- تست دستی: چرخش دستی پروانه برای اطمینان از نبودِ هرگونه گیر، سایش یا تماس فیزیکی.
- ارزیابی جهت چرخش: روشن کردن لحظهای موتور برای اطمینان از چرخش مطابق جهت فلشِ روی فن.
- بررسی عملیاتی: روشن کردن فن و پایش وضعیت از نظر صدای غیرعادی، لرزش و جریان مصرفی (با کلمپ متر).
- تثبیت نهایی: پس از چند ساعت کارکرد اولیه، بررسی مجدد کشش تسمهها و سفت کردن تمامی پیچها (چون قطعات در اثر کارکرد اولیه شاید کمی نشست کنند).
قیمت فن ایرواشر
برای انتخاب و خرید فن ایرواشر صرفاً توجه به قیمت نهایی کافی نیست. باید تمرکز اصلی را بر سازگاری مشخصات فنی شامل ظرفیت هوادهی (CFM) و فشار استاتیک با شرایط سیستم خود بگذارید. قیمت فن ایرواشر بر اساس جنس پروانه، نوع سیستم انتقال قدرت و کیفیت یاتاقانها و الکتروموتور متغیر است. بنابراین برای جلوگیری از خرابیهای زودرس و کاهش مصرف انرژی حتماً فنهایی با بالانس دینامیکی استاندارد و برندهای معتبر موتور انتخاب کنید. در همین راستا ارائه مشخصات پلاک دستگاه قدیمی یا نقشههای طراحی پروژه به کارشناس فروش راه دریافت قیمت دقیق است.
خرید فن ایرواشر از دماگستر
مجموعه تهویه دماگستر با برند تخصصی توربولایت ارائه دهنده محصولات باکیفیت در حوزه تجهیزات تهویه صنعتی میباشد. تمامی سفارشها پیش از ارسال تحت کنترل کیفی دقیق قرار میگیرند تا محصول تحویلی کاملاً مطابق با پیشفاکتور باشد. دماگستر با هدف ارائه قیمت رقابتی، زمان تحویل کوتاه و خدمات مطمئن امکان ارسال محصولات به سراسر کشور را فراهم کرده است. برای سفارشهای عمده نیز شرایط ویژه شامل تخفیف و پرداخت اقساطی در نظر گرفته میشود. همچنین برای تمامی مشتریان دماگستر فاکتور رسمی صادر خواهد شد. جهت دریافت مشاوره و خرید فن ایرواشر با کارشناسان دماگستر تماس بگیرید.
