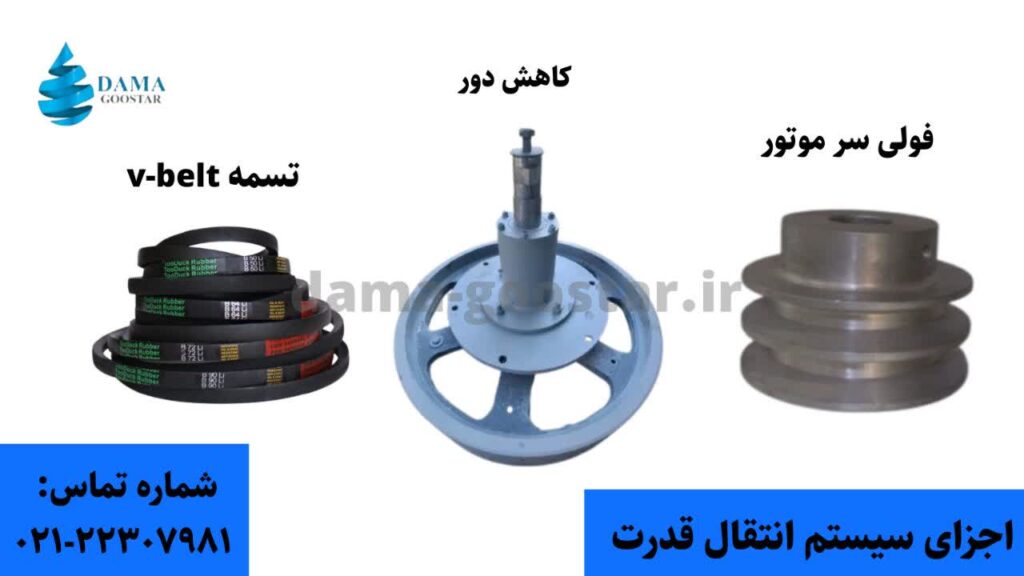

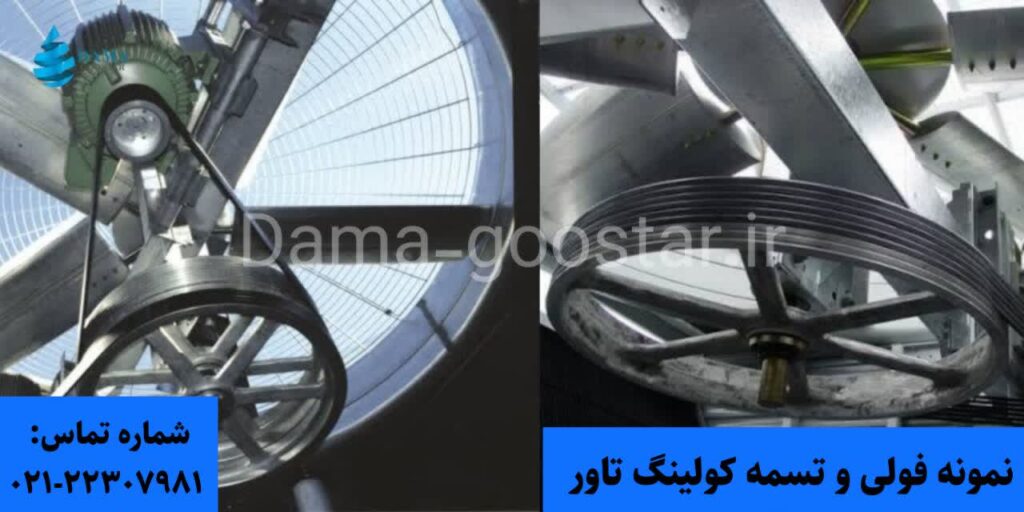

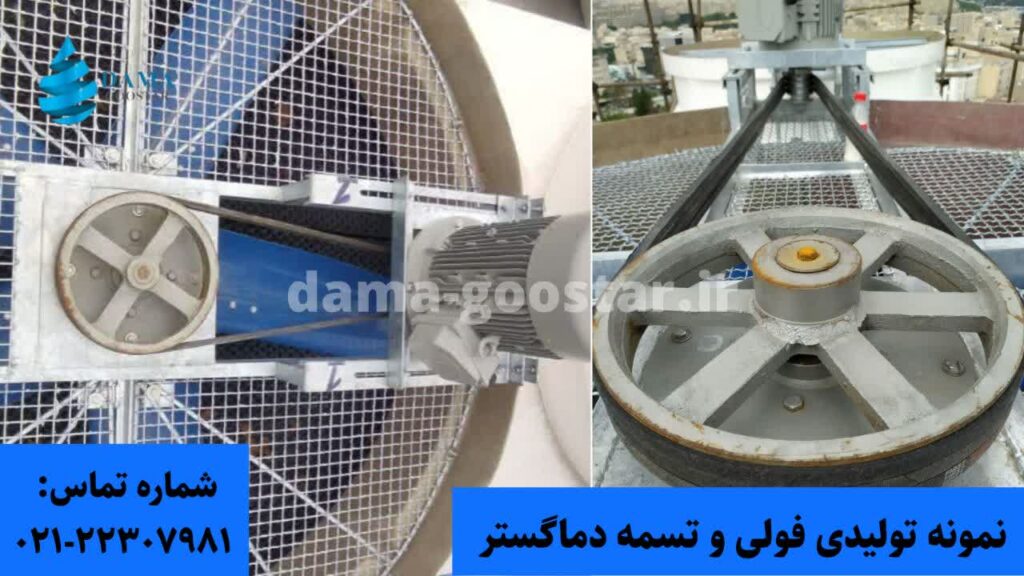

فولی و تسمه برج خنک کننده (pulley & belt) قطعاتی گرد و منعطف هستند که با هدف انتقال توان مکانیکی از موتور به فن کولینگ تاور به کار میروند. محل قرارگیری فولی و تسمه در محور موتور و شفت فن است که با ایجاد یک سیستم انتقال قدرت چرخش فن را مدیریت میکنند. فولی و تسمه با انتقال دقیق گشتاور و حفظ سرعت چرخش مناسب، مانع از لرزشهای غیرعادی و کاهش راندمان انتقال نیرو در مدار برج خنک کن میشود. طبیعتاً فولی و تسمه برج خنک کننده با قابلیت تنظیم کشش و تغییر نسبت انتقال، امکان کنترل دقیق سرعت چرخش فن و مدیریت دبی جریان هوا را نیز میسر میسازد. معمولاً فولیها را از جنس آهن چدنی یا استیل و تسمهها را از جنس لاستیک تقویت شده با الیاف مقاوم میسازند. در ادامه این نوشتار به بررسی دقیق انواع فولی و تسمه، مزایای کاربردی و دستورالعملهای نصب و نگهداری آنها خواهیم پرداخت.
مکانیزم عملکرد فولی و تسمه چگونه است؟

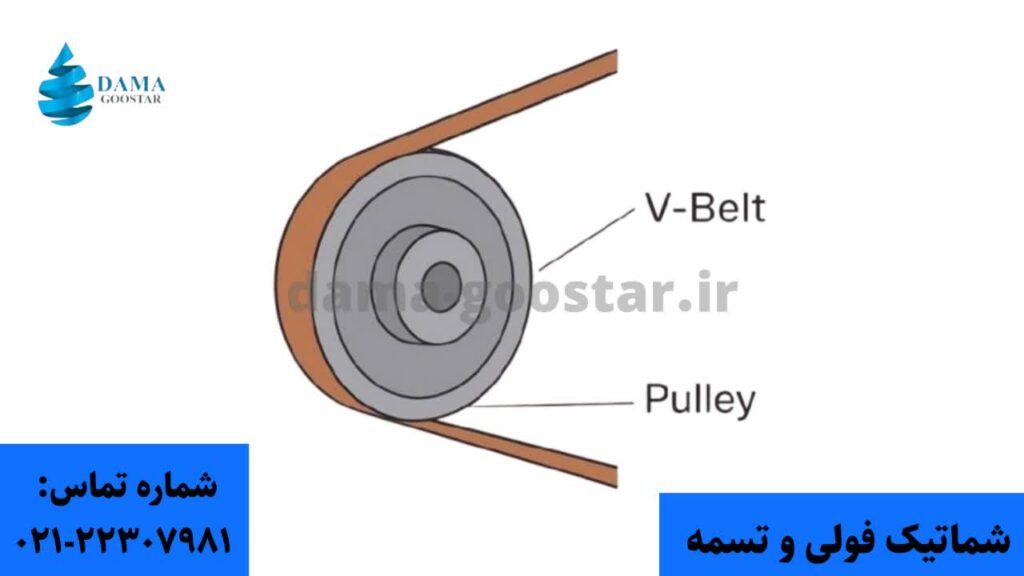

مکانیزم عملکرد سیستم فولی و تسمه برج خنک کننده بر پایه ایجاد یک ارتباط پیوسته و انتقال گشتاور از طریق اصطکاک یا درگیری مکانیکی استوار است. بدین صورت که تسمه به عنوان یک حلقه انعطاف پذیر دور فولیِ محرک (متصل به منبع توان) و فولیِ پیرو (متصل به بار) قرار میگیرد و با اعمال نیروی کشش اولیه فشار سطحی لازم را ایجاد میکند. در تسمههای اصطکاکی (مانند تسمههای V-belt) شکل گوهای تسمه درون شیار فولی باعث افزایش نیروی عمودی و در نتیجه ارتقای توان انتقال قدرت میشود. در حالی که در تسمههای تایمینگ درگیری فیزیکی دندانههای تسمه با شیارهای فولی امکان انتقال قدرت دقیق و بدون لغزش را فراهم میسازد. در هر دو حالت انرژی مکانیکی از طریق این واسطه انعطاف پذیر از محور اول به محور دوم منتقل میشود. همچنین ضمن جذب ارتعاشات، امکان تغییر نسبت دور (کاهش یا افزایش سرعت) بر اساس نسبت قطر فولیها فراهم میگردد.
متریال ساخت فولی
فولی باید سختی و مقاومت کافی داشته باشد تا در اثر تماس و سایش مداوم تسمه، دچار خوردگی، تغییر شکل یا کاهش دقت نشود. انتخاب جنس فولی به عواملی مانند میزان بار، سرعت دوران، دمای کاری، شرایط محیطی و نوع تسمه بستگی دارد.
الف) فولی آلومینیوم سری ۶۰۰۰
آلومینیوم یکی از گزینههای مناسب برای کاربردهای عمومی و سیستمهای با سرعت دوران بالاست. وزن کم آلومینیوم باعث کاهش اینرسی دورانی فولی شده و در نتیجه موتور برای راه اندازی و تغییر سرعت به نیروی کمتری نیاز دارد. همچنین آلومینیوم رسانایی حرارتی مناسبی دارد و گرمای ایجادشده در اثر اصطکاک را بهتر دفع میکند. با این حال برای افزایش مقاومت سطحی و جلوگیری از سایش در محیطهای خشن یا کاربردهای سنگین معمولاً سطح فولی آلومینیومی را با روش آنودایز سخت پوشش میدهند.
ب) فولی فولاد کربنی
فولاد کربنی برای کاربردهای سنگین، بارگذاری زیاد و شرایطی که سیستم با ضربههای مکانیکی مواجه است، انتخاب مناسبی محسوب میشود. فولی فولادی استحکام مکانیکی و مقاومت سایشی بالایی دارد و نیرو و گشتاور زیادی را بدون تغییر شکل قابل توجه تحمل میکند. نقطه ضعف فولاد وزن زیاد آن است زیرا افزایش جرم فولی باعث افزایش اینرسی دورانی شده و در زمان راه اندازی موتور یا تغییرات سریع سرعت بار بیشتری به موتور و یاتاقانها وارد کند. در محیطهای مرطوب یا خورنده نیز باید از پوششهای ضدخوردگی استفاده شود.
ج) فولی پلیمری (نایلون و POM یا delrin)
پلیمرهای مهندسی در تجهیزاتی استفاده میشوند که وزن کم، صدای پایین، عدم نیاز به روغنکاری و مقاومت در برابر زنگ زدگی اهمیت دارد. معمولاً پلیمرها اصطکاک پایینی دارند و در بسیاری از کاربردهای سبک و متوسط عملکرد مناسبی ارائه میدهند. با اینحال در دماهای بالا بارهای سنگین یا گشتاورهای زیاد دچار تغییر شکل، خزش یا کاهش استحکام میشوند. بنابراین استفاده از فولیهای پلیمری باید با توجه به دمای کاری و میزان بار سیستم انجام گیرد.
جنس تسمه
معمولاً تسمه برج خنک کننده با ساختار چندلایه و هسته مقاوم در برابر کشش و بدنه انعطاف پذیر تشکیل میشود. هسته وظیفه تحمل نیروی کششی و حفظ طول تسمه را بر عهده دارد. در حالی که بدنه یا دندانهها با فولی درگیر شده و وظیفه انتقال نیرو، گشتاور و حرکت را انجام میدهند.
الف) الیاف شیشه یا فایبرگلاس (Fiberglass)
الیاف شیشه یا فایبرگلاس یکی از مواد رایج برای ساخت هسته تسمههای تایمینگ است. اصولاً فایبرگلاس استحکام کششی مناسبی دارد و کشیدگی آن در اثر اعمال بار بسیار کم میباشد. بنابراین طول تسمه در طول زمان و هنگام کار تغییر زیادی نمیکند. استفاده از الیاف شیشه باعث حفظ دقت نسبت انتقال و کاهش تغییرات طولی تسمه میشود. در مقابل شاید تسمه در مواجهه با خمکاری شدید و ضربات ناگهانی نسبت به الیاف آرامید آسیب پذیرتر باشد.
ب) کابل فولادی (Steel Cord)
کابل فولادی در تسمههایی به کار میرود که باید توان و گشتاور بالایی را در کاربردهای صنعتی منتقل کنند. این ماده از استحکام کششی بسیار زیادی برخوردار است و تغییر طول تسمه را در اثر بارگذاری کاهش میدهد. با وجود این، کابل فولادی انعطافپذیری کمتری نسبت به برخی الیاف مصنوعی دارد و در صورت خمشدن مکرر، همراستایی نامناسب یا شعاع خم کوچک ممکن است دچار آسیب و خستگی شود.
ج) الیاف آرامید یا کولار (Aramid/Kevlar)
الیاف آرامید برای کاربردهایی مناسب است که تسمه در معرض ضربات ناگهانی، بارهای متغیر و شتابگیریهای مکرر قرار دارد. این الیاف نسبت استحکام به وزن بالایی دارد و ضمن تحمل نیروی کششی زیاد، مقاومت مناسبی در برابر ضربه و خستگی ارائه میکند. تسمههای دارای هسته آرامید معمولاً سبکتر از نمونههای دارای کابل فولادی هستند، اما قیمت بالاتری دارند و برای عملکرد مطمئن، باید در برابر رطوبت، حرارت و مواد شیمیایی سازگار با آنها انتخاب شوند.
ج) لاستیک نئوپرن (Neoprene Rubber)
نئوپرن یکی از مواد متداول در ساخت بدنه تسمههای اصطکاکی و برخی تسمههای تایمینگ است. این ماده انعطافپذیری مناسب، مقاومت قابلقبول در برابر تغییرات دما و قابلیت کارکرد مطلوب در شرایط عمومی دارد. بااینحال، تماس طولانیمدت با روغنهای معدنی، گریس و برخی مواد شیمیایی میتواند باعث تورم، ترکخوردگی یا کاهش خواص مکانیکی نئوپرن شود؛ بنابراین در محیطهای روغنی باید نوع تسمه و ترکیب لاستیکی آن با دقت انتخاب شود.
ه) پلی اورتان (Polyurethane یا PU)
پلی اورتان گزینهای مناسب برای محیطهای صنعتی و کاربردهایی است که مقاومت بالا در برابر سایش، روغن، گریس و مواد شیمیایی مورد نیاز است. این ماده از دوام و پایداری ابعادی خوبی برخوردار است و در تسمههای دندانهدار میتواند دقت انتقال حرکت را حفظ کند. تسمههای پلیاورتان معمولاً در رنگهای سفید، شفاف یا رنگی تولید میشوند و در تجهیزاتی مانند دستگاههای CNC، پرینترهای سهبعدی، خطوط اتوماسیون و سامانههای انتقال دقیق کاربرد دارند. البته انتخاب آن باید بر اساس دمای کاری، میزان بار، سرعت دوران و سازگاری شیمیایی با محیط انجام شود.
مزایای استفاده از پولی و تسمه
جذب ضربه و کاهش ارتعاشات
امکان فاصله گرفتن محورها
قابلیت تغییر نسبت سرعت
هزینه کم و نگهداری آسان
عملکرد بیصدا
سادگی در نصب و جایگزینی
عدم نیاز به دقت ساخت بسیار بالا در محورها
معایب فولی و تسمه
لغزش یا سُر خوردن
کاهش دقت در موقعیتدهی
افت بازدهی انرژی
عمر محدود و نیاز به تنظیم دورهای
محدودیت در انتقال توانهای بسیار بالا
نیاز به تنظیم کشش

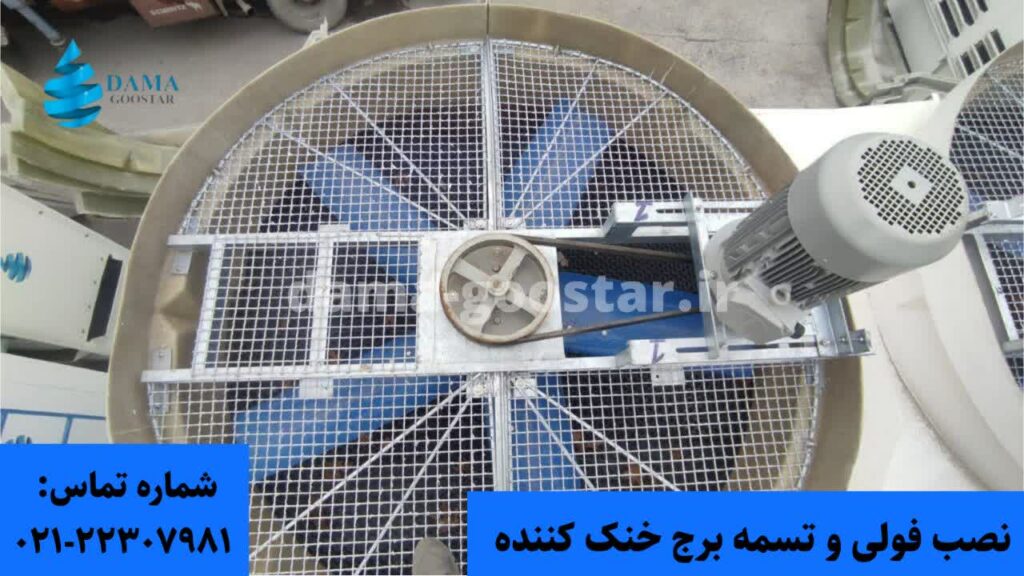

روش نصب فولی و تسمه
برای نصب اصولی و استاندارد سیستم فولی و تسمه، این چک لیست کاربردی را دنبال کنید:
۱. آمادهسازی و ایمنی
قطع برق: دستگاه را کاملاً از مدار خارج کنید.
تمیزکاری: سطح شفتها را از هرگونه روغن، زنگزدگی یا آلودگی پاک کنید.
بررسی قطعات: از سلامت فولیها و تطابق کامل تسمه با پروفایل شیارها اطمینان حاصل کنید.
۲. نصب فولیها
استقرار: فولیها را روی شفت قرار داده و با خار (Key) یا پیچهای قفلی (Set Screw) کاملاً ثابت کنید (نباید لقی داشته باشد.)
تراز کردن (Alignment): با یک خطکش صاف یا ابزار لیزری، همراستا بودن دو فولی را در هر دو صفحه (محوری و زاویهای) بررسی کنید.
۳. نصب تسمه
حالت شل: قبل از انداختن تسمه، فاصله فولیها را به حداقل برسانید (شلی کامل)
جایگذاری: تسمه را بدون فشار فیزیکی یا پیچخوردگی، ابتدا دور فولی کوچک و سپس فولی بزرگ بیندازید.
تطابق دندانهها: در تسمههای تایمینگ، دندانهها را دقیقاً روی شیارهای فولی منطبق کنید.
۴. تنظیم کشش (Tensioning)
اعمال کشش: با استفاده از مکانیزم تنظیم (تسمهسفتکن یا جابجایی موتور)، کشش لازم را ایجاد کنید.
تست انحراف: با فشار انگشت در وسط بازه تسمه، انحراف باید استاندارد باشد (حدود ۱.۵٪ طول دهانه).
۵. بازرسی و راه اندازی
چرخش دستی: تسمه را با دست یک دور کامل بچرخانید تا از نشستن صحیح آن مطمئن شوید.
اجرای آزمایشی: دستگاه را چند دقیقه بدون بار روشن کنید.
آچارکشی مجدد: پس از چند ساعت کارکرد اولیه، کشش تسمه را دوباره چک کنید (تسمههای نو پس از کارکرد اولیه کمی شل میشوند.)
نکته طلایی: هرگز تسمه را با ابزار نوکتیز یا اعمال زور زیاد جا نیندازید؛ این کار باعث آسیب دیدن هسته مقاومتی (Cord) و پارگی زودهنگام آن میشود.
نگهداری فولی و تسمه
بازرسی دورهای: تسمه و شیارهای فولی را هر ۳ ماه یا هر ۵۰۰ ساعت کارکرد بررسی کنید. از ساییدگی لبهها (Edge Wear)، ترکخوردگی، پوسیدگی یا جدا شدن لایهها غافل نشوید.
نظافت: تسمه و فولی را از روغن، گریس، گرد، رطوبت و ذرات ساینده تمیز نگه دارید. برای تمیزکاری فقط از پارچه خشک یا محلولهای غیرخورنده استفاده کنید؛ هرگز حلالهای شیمیایی قوی را روی تسمه لاستیکی/پلیاورتان نزنید.
کنترل کشش: کشش تسمه را بهصورت دورهای چک کنید؛ تسمههای نو پس از راهاندازی اولیه کمی شل میشوند.
در صورت شل شدن، طبق روش انحراف (حدود ۱.۵٪ طول دهانه) دوباره تنظیم کنید.
جلوگیری از گرمای بیش از حد: از قرار گرفتن تسمه در مجاورت منابع حرارتی یا کارکرد طولانی زیر بار سنگین خودداری کنید (گرما عمر تسمه را بهسرعت کم میکند).
زمان تعویض فولی و تسمه برج خنک کننده
معمولاً با مشاهده علائمی مانند ساییدگی، لغزش، کاهش کشش یا صدای غیرعادی زمان تعویض فولی و تسمه برج خنک کننده فرا میرسد. همچنین خوردگی، تاب برداشتن فولی یا ناهم محوری بین فولی موتور و فن نشانه های از نیاز به تعویض این قطعات میباشند. تأخیر در تعویض فولی و تسمه های فرسوده باعث کاهش راندمان کولینگ تاور، افزایش مصرف برق و حتی آسیب دیدن موتور و فن میگردد. بنابراین بازرسی دوره ای و تعویض به موقع این اجزا نقش مهمی در کاهش هزینه های تعمیرات و جلوگیری از توقف ناگهانی سیستم دارد.
