نحوه نصب نازل مربع پاش برج خنک کننده

نحوه نصب نازل مربع پاش برج خنک کننده

در این بخش از ویدیو آموزشی در کولینگ تاور به شرح توصیف تصویری نحوه نصب یکی از انواع پر کاربرد نازل برج خنک کننده با نام دک اسپری یا مربع پاش می پردازیم. نازل مربع پاش برج خنک کننده در واقع در دسته بندی نازل های ثابت و مربع پاشش با فشار کاری متوسط از نوع اسپری پاش می باشد. این نازل عموماً در انواع برج خنک کننده  از جمله مکعبی مدارباز و هیبریدی جهت افزایش راندمان خنک کاری آب پاشش شده (با اسپری کردن) مورد کاربرد قرار می گیرد.

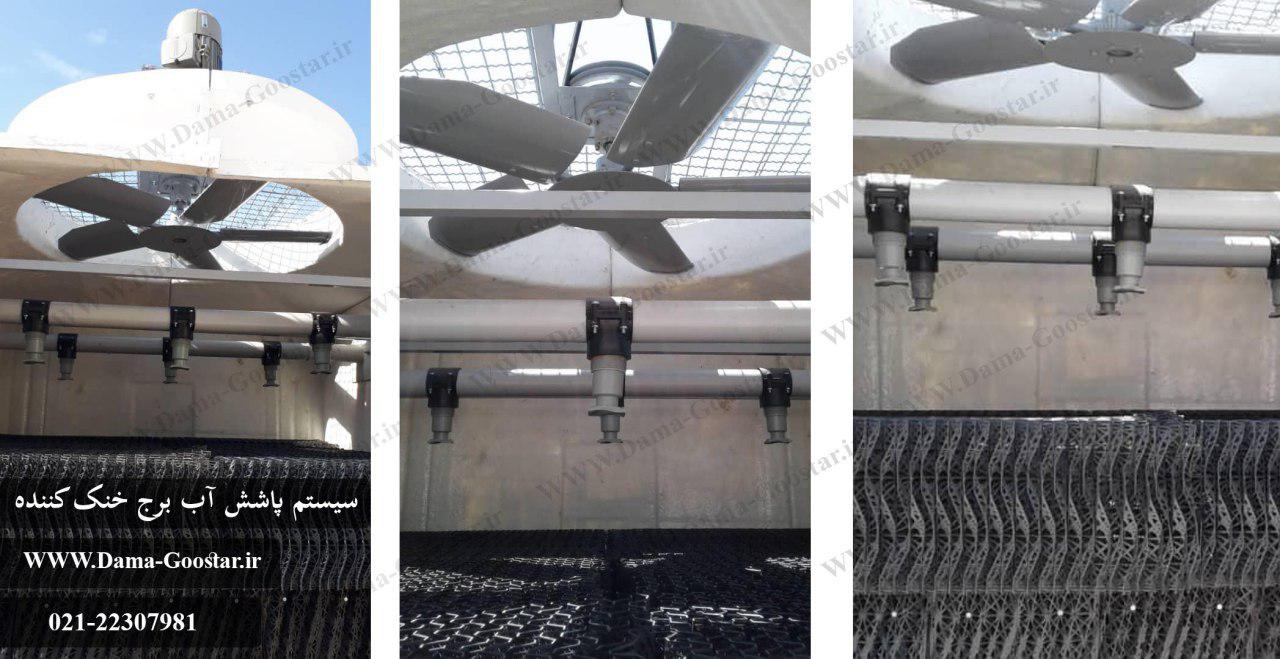

اتصال نازل مربع پاش در سیستم پاشش آب در کولینگ تاور از نوع رزوه ای بیرون می باشد که باید یا به صورت مستقیم بر روی سه راهی در سیستم لوله کشی رزوه گردد و یا باید به واسطه بست کمربندی بر روی لوله اصلی مهار شود.

سایز ورودی نازل مربع پاش برج خنک کننده ۲/‏۱‬ – ۲ اینچ (۷۵ میلی متر) می باشد که عموماً بر روی لوله سایز ۳ اینچ و ۴ اینچ متصل می گردد.

در هنگام نصب نازل مربع پاش بر روی سیستم پاشش آب در کولینگ تاور رعایت نکات زیر الزامی است:

  • ۱- رزوه نازل مربع پاش از نوع رزوه بیرون می باشد بنابراین جهت اتصال باید از لوله رزوه شده به داخل یا بست کمربندی استفاده کرد.
  • ۲- به منظور آببند کردن نازل مربع پاش بر روی لوله از اورینگ مخصوص و نوارتفلون نیز در هنگام اتصال نازل استفاده نمایید.
  • ۳- فشار کاری نازل مربع پاش برج خنک کننده معادل ۱.۵ تا ۱.۸ بار می باشد بنابراین لوله انشعاب اصلی عموماً باید تحمل تا ۶ بار فشار را دارا باشد. (در انتخاب لوله اتصال نازل مربع پاش دقت نمایید)

در ویدیو زیر نحوه اتصال نازل مربع پاش به صورت مستقیم را نمایش می دهیم.
