فن هواساز سانتریفیوژ چیست؟

فن هواساز سانتریفیوژ از انواع مکانیزم‌های (Centrifugal Fan) یا فن‌های سانتریفیوژ است که در هواساز صنعتی جهت تزریق هوا به محیط کاربرد دارد. همچنین فن هواساز به عنوان یک تجهیز مجزا و مستقل جهت تامین فشار مثبت، تکمیل سیکل گردش یا توزیع هوا عمل می‌نماید. هدف از ساخت تولید فن سانتریفیوژ هواساز، انتقال هوا پس از انجام فرآیندهای برودتی حرارتی داخل محیط مورد تهویه است. علاوه بر این، فن هواساز صرفاٌ با انجام فیلتراسیون چند مرحله‌ای جریان هوای تازه و سالم را در فضاهای مختلف به گردش درمی‌آورد. این دستگاه بوسیله پروانه فن هواساز، سیال هوا را به سمت مرکز ایمپلر می‌کشاند. سپس فن توسط نیروی گریز از مرکز هوا را با فشار زیاد به کانال تهویه مطبوع هدایت می‌کند. مهم‌ترین ویژگی‌های فن هواساز سانتریفیوژ مشخصات آیرودینامیکی آن نظیر حجم هوادهی بسیار بالا، ایجاد فشار استاتیکی متوسط و راندمان مطلبوب می‌باشد. در ادامه موارد ذیل بررسی می‌شوند.

• کدام موارد بر عملکرد فن سانتریفیوژ هواساز تاثیر گذارند؟
• معرفی یا آشنایی با انواع فن هواساز سانتریفیوژ
• تفاوت فن هواساز هایژنیک و فن هواساز صنعتی در چیست؟
• بررسی مشخصات موتور فن هواساز یا دبل فوروارد داخلی
• چه عواملی بر تعیین قیمت فن هواساز و بهای تمام شده پروانه فن هواساز تاثیر دارند؟
• دریافت کاتالوگ فن های هواساز یا فن فوروارد
• آشنایی با محاسبه فن سانتریفیوژ دبل فوروارد
• چه نکاتی را هنگام خرید فن سانتریفیوژ هواساز باید در نظر بگیریم؟
• چه عواملی سبب افزایش راندمان فن هواساز سانتریفیوژ می‌شوند؟

انواع فن سانتریفیوژ هواساز

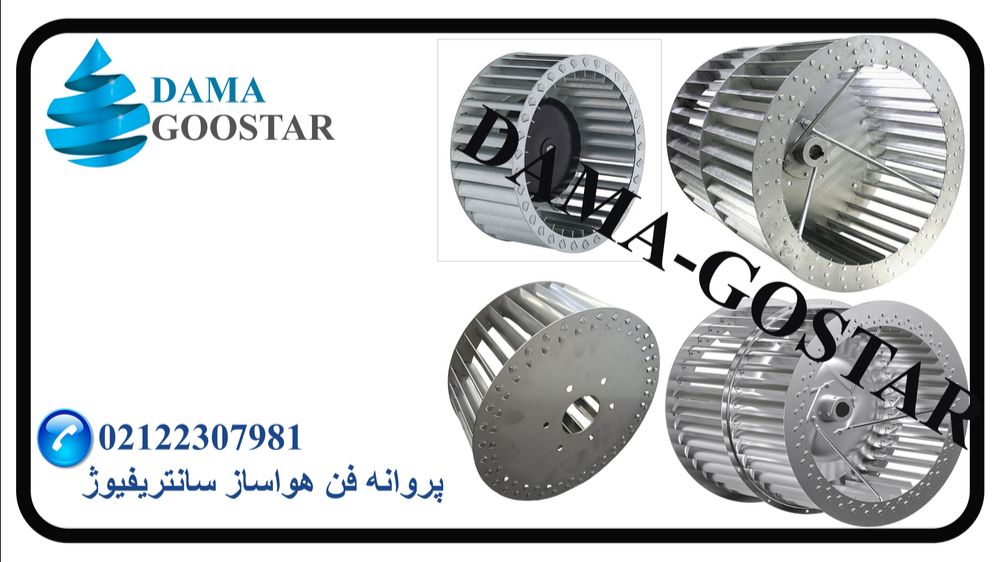

فن فوروارد (Forward curved)

به طور کل فن هواساز فوروارد در انواع هواساز صنعتی و خانگی فول فرش یا full fresh صرفاٌ جهت توزیع هوا در سیستم تهویه مطبوع مورد استفاده قرار می‌گیرد. از جمله ویژگی‌های پروانه فن هواساز فوروارد میزان دبی هوای بیشتر، وزن کمتر، تعداد تیغه بیشتر، جابجایی هوا در مسیرهای طولانی و قدرت پرتاب باد بسیار زیاد می‌باشد.

فن بکوارد (Backward curved)

عمدتاً فن هواساز بکوارد در انواع هواسازهای هایژنیک و Air fresh یا اصطلاحاً دارای هوای برگشتی به کار می‌رود. به دلیل نوع طراحی هواساز هایژنیک باید انتقال هوا به وسیله پروانه بکوارد یا پلاگ فن هواساز بکوارد انجام شود. همچنین این کار جهت جبران افت فشار ناشی از سیستم های فیلتراسیون هوا و مسیر کانال صورت می‌پذیرد.

• از نظر جهت مکش: فن هواساز دو گروه کلی Doble inlet و single را شامل می‌شود.
• بر اساس نوع سیستم انتقال قدرت: متشکل از کوپل مستقیم و پولی تسمه که رایج در AHU است.
• از نظر نوع پرتاب باد: فن‌های هواساز در سه تیپ بالازن، روبروزن و پایین‌زن طراحی و تولید می‌گردند.

نحوه عملکرد فن هواساز سانتریفیوژ

فن سانتریفیوژ هواساز (Centrifugal Fan) یکی از مهمترین قطعات این تجهیز برودتی حرارتی به شمار می‌رود. قاعدتاً فن هواساز وظیفه توزیع یا هدایت هوا را در سیستم تهویه مطبوع بر عهده دارد. این فن توسط موتور و سیستم انتقال قدرت خود، سبب مکش هوا از قسمت دمپر آلومینیومی می‌گردد. سپس ضمن عبور از فیلترهایی نظیر G4، F9، F7، H13T، هوای تازه را در تماس با مبدل حرارتی یا کویل قرار می‌دهد. این اقدام سبب تبادل حرارت میان دو سیال خنک شونده و سیال مدار سرد یا گرم می‌شود. نهایتاً پس از مکش هوا به مرکز Impeller، آنرا توسط اعمال نیروی گریز از مرکز داخل کانال پرتاب می‌کند.

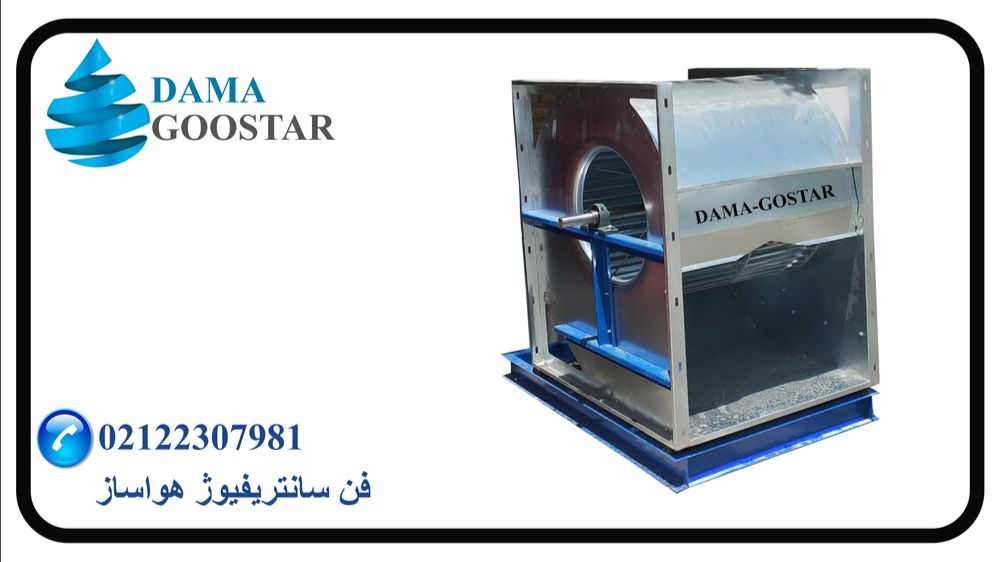

مشخصات فن‌های سانتریفیوژ هواساز

• متریال ساخت:جنس بدنه و پروانه فن سانتریفیوژ هواساز اغلب گالوانیره،کربن استیل یا فولاد کربنی، استنلس استیل
• هوزینگ: محل گردش هوا یا پوسته حلزونی شکل فن
• پروانه: قسمت دوار که در مدل فوروارد 36-64 تیغه، در مدل بکوارد( 8-12 تیفه) می‌باشد.
• موتور فن هواساز سانتریفیوژ: الکتروموتور القایی با کلاس راندمان IE3 یا IE2 و عایق حرارتF، B وH
• لرزه گیر: حاوی دو مدل فنری و پلیمیری با پیچ و مهره استیل یا گالوانیزه
• فریم: شامل کلاف کلی که اغلب با پروفیل، قوطی، نبشی می‌سازند.
• نافی: محل اتصال شفت و پروانه اغلب از جنس چدنی
• سیستم انتقال قدرت: دارای دو مدل اغلب پولی تسمه و در برخی موارد کوپل مستقیم
• دیسک های کناری: جهت بستن پره های پروانه فن هواساز
• کاور محافظ موتور: جلوگیری از ضربه یا آسیب در مقابل رطوبت
• گارد محافظ کاهش دور: جهت جلوگیری از آسیب به پولی، تسمه، یاتاقان
• sound level: سطح تولید صدا 60-85 DB که متناسب با دور، سایز و طراحی تغییر می‌کند.
• واپایش دبی: دمپر یا VFD جهت کنترل دبی
• پولی یا فولی: اغلب از جنس چدن، در برخی موارد با متریال آلومینیوم
• شاسی دوبل تقویتی: ناودانی 6-14 یا بالاتر وابسته به ظرفیت فن هواساز
• تسمه: بهترین برند شامل سانگ یانگ کره‌ای، فرست اندونزی می‌باشد.
• یاتاقان: شامل برندهای سازنده یاتاقان، میتوان به NSK، SKF سوئد، ASAHI & FYH ژاپن
• شفت: رایج‌ترین و اقتصادی‌ترین گزینه شفت CK45 (AISI 1045) که نوعی فولاد آلیاژی است. علاوه بر این فولاد MO40 با تحمل خستگی بالا، استنلس استیل، 4140 عملیات حرارتی شده، از دیگر گزینه‌های انتخاب متریال شفت هستند.

عوامل اثرگذار بر افزایش راندمان

(tk I,hshc) نسبت سرعت موتور یا حرکت پروانه که تاثیر مستقیم بر میزان هوارسانی، صدای تولیدی و عملکرد پایدار دارد. انتخاب موتور فن هواساز مناسب با شرایط، دارای قدرت کافی که تاثیر بسیاری بر تبادل حرارت، قدرت پرتاب باد و میزان فشار دستگاه می‌گذارد. به علاوه قطر تعداد تیغه و طول پروانه فن هواساز سانتریفیوژ از عوامل مهم تاثیرگذار بر کارکرد یا افزایش راندمان دستگاه هستند. همچنین لازم به ذکر است که سرعت جریان هوا روی سطح ویژه مبدل حرارتی از اهمیت بسزایی برخوردار است. از این رو سرعت حرکت پروانه فن هواساز باید آرام یا با کویل دستگاه سازگار باشد. با توجه به حساسیت دستگاه نسبت به فشارهای بالا عملکرد آن در ناحیه استال (Stall) مجاز نمی‌باشد.

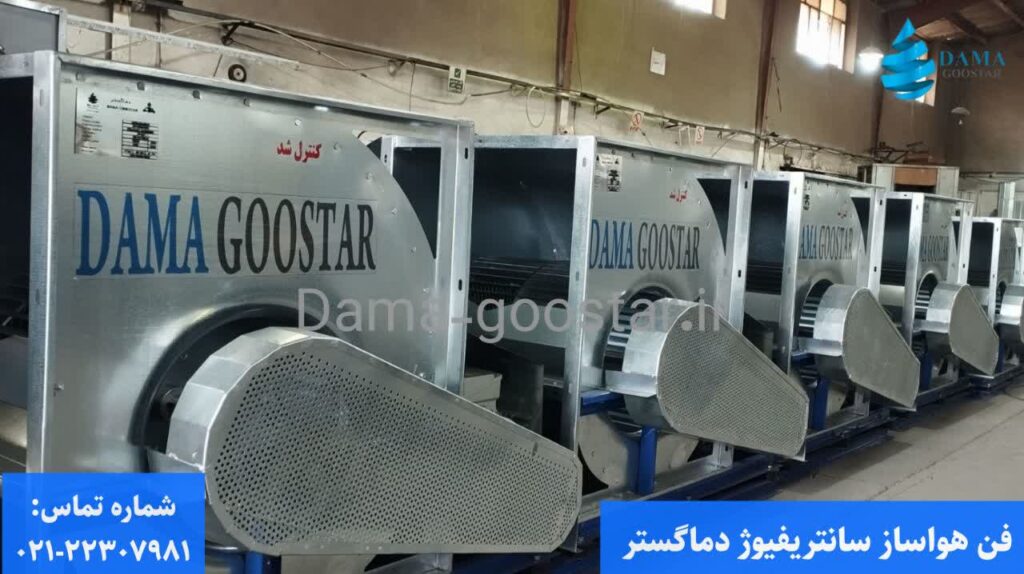

نحوه تولید و ساخت فن هواساز سانتریفیوژ

1. ابتدا طراحی نقشه ساخت فن سانتریفیوژ هواساز که در شرکت دماگستر به وسیله دانش مهندسی، تجربه، بهرمندی از کاتالوگ های روز اروپایی و نرم افزارهای مهندسی مرتبط اجرا می‌شود.
2. برش قطعات جانبی نظیر دیسک، توسط CNC Laser cutting، Fiber Laser، Water jet
3. ساخت پره ها به وسیله عملیات CNC Roll Forming ، press brake
4. رعایت استاندارد های جوشکاری AWS D1,1 ونیز ISO 5817 با سطح کیفیت B,C
5. فرایند MIG/MAG و TIG برای قطعات حساس توسط سازنده فن هواساز سانتریفیوژ
6. کنترل Heat input
7. بعد از اتمام جوشکاری، Runout و عملکرد دستگاه بر اساس استانداردهای AMCA کنترل گردد
8. لازم به ذکر است که واپایش تمامی مراحل باید توسط واحد کنترل کیفی بررسی شود.

کنترل بالانس و ارتعاش

برای فن فوروارد یا ساپلای فشار مثبت بالانس باید به دو صورت استاتیکی دینامیکی انجام گیرد. رعایت استانداردهای بالانس مرجع اصلی IS0 21940  یا حداقل IS0 1940 الزامیست. گرید بالانس برای فن های معمولی HVAC G6,3، تیپ صنعتی با کیفیت بالا گرید G4، تیپ بیمارستانی G2.5 می‌باشد. برای اندازه گیری یا کنترل ارتعاش، رعایت استاندارهای ISO 10816 و تنظیم آن در محدوده کمتر از mm/s RMS 4.5 مطلوب است. پس از انجام فرایند بالانس ارائه گواهینامه توسط تجهیزات کالیبره توسط تولیدکننده فن هواساز سانتریفیوژ ضروری هست.

عوامل تاثیرگذار بر قیمت فن هواساز سانتریفیوژ

1. متریال یا جنس هوزینگ پروانه که میتواند فولاد، گالوانیزه، استیل، آلومینیوم
2. از متریال آلومینیوم جهت کاهش نویز صدای باد، همچنین کاهش وزن پروانه بهره می‌برند.
3. ضخامت ورق بدنه، پروانه، همچنین نوع طراحی فن هواساز سانتریفیوژ
4. تعداد تیغه های پروانه،  نوع طراحی بکوارد یا فوروارد/ سایز دستگاه، ظرفیت هوادهی و توان موتور
5. کیفیت، جنس، برند، استفاده از تجهیزات جانبی، تسمه، یاتاقان
6. برند موتور فن سانتریفیوژ هواساز نظیر الکتروژن، موتوژن، WEG برزیل، ABB فنلاند، SIEMENS آلمان، مارلی یا CEMP ایتالیا، HOYER دانمارک از جمله موتورهای مورد استفاده در شرکت تهویه دماگستر می‌باشند.

برای دریافت اطلاعات بیشتر، دریافت کاتالوگ فن سانتریفیوژ هواساز، خرید، مشاوره، محاسبه یا طراحی و دریافت مشخصات ، می‌توانید با کارشناسان مجموعه تماس حاصل نمایید.
