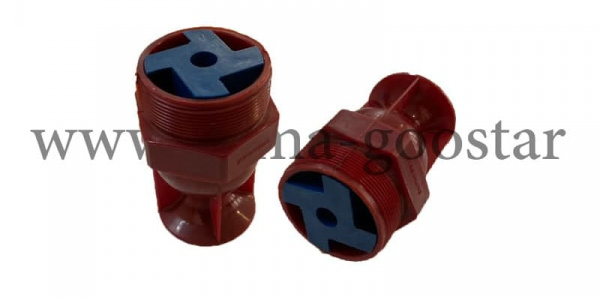

نازل پروانه ای برج خنک‌کننده
یکی از رایج‌ترین اجزای اصلی به کاررفته در انواع برج خنک کننده نازلهای طرح‌مارلی یا پروانه‌ای میباشد. نازل پروانه‌ای یا نازل طرح گلبرگ برج خنک‌کننده (Flower Type Spray Nozzle) یکی دیگر از انواع نازل ثابت برج خنک کن محسوب می گردد. نازل پروانه ای برج خنک کننده برای اولین بار توسط شرکت مارلی آمریکا طراحی و عرضه گردید و از این رو به این مدل افشانک، نازل برج خنک کننده طرح مارلی (Marley) نیز گفته میشود. نازل پروانه‌ای یا نازل گلبرگی برج‌خنک‌کن در دسته‌بندی انواع نازلهای دایره‌پاش و جزء انواع نازلهای کم فشار محسوب میگردد. نازل پروانه‌ای عموماً در انواع برج خنک کننده کراس‌فلو مورد استفاده قرار می گیرد و از این رو به نازل پروانه ای، نازل برج خنک کننده جریان متقاطع یا کراس فلو (Spiral Crossflow Nozzle) نیز گفته میشود.
نازلهای پروانه ای بخاطر نوع عملکرد و شباهتشان به پروانه برج خنک کننده تحت این نام شناخته می شوند و دارای عملکردی ثقلی و عمودی می باشد که در نتیجه در دسته بندی انواع نازلهای عمودپاش قرار می گیرند.در طراحی این مدل نازلها هیچگونه فشار خاصی جهت پاشش آب مورد نیاز نمی باشد و عموما در کاربری انواع برجهای خنک کننده چیلر و کولینگ تاور صنعتی مورد استفاده قرار میگیرند. این مدل نازل عموماً در سایز یک اینچ معادل 32 میلیمتر دارای ورودی میباشد و آب پس از گذر از حوضچه‌های بالا از سوراخهای تعیین‌شده به این نازلها انتقال یافته و برروی سطوح پکینگ‌مدیا پاشش می‌کند.
متریال مصرفی در تولید نازل پروانه‌ای برج خنک‌کننده
نازل پروانه‌ای برج خنک‌کننده به دلیل داشتن روزنه‌های بسیار کوچک در قسمت گلبرک شکل نازل، عموماً در مدت زمان کمی دچار رسوب و گرفتگی میشود. به منظور رسوب‌زدایی نازل پروانه‌ای برج‌خنک‌کن از اسیدهای مخصوص استفاده میشود. نازل پروانه‌ای یا نازل گلبرگی برج خنک‌کننده به منظور مقاومت شیمیایی در برابر اسیدشویی از متریال پلی پروپیلن (PP) تولید میگردد. در برخی از موارد انواع نازلهای طرح مارلی از متریال پلی اتیلن سبک و سنگین نیز تزریق می شود. دستگاه تزریق پلاستیک این مدل نازلها را تحت قالب یکپارچه تولید مینماید.
نحوه نصب نازل پروانه‌ای برج خنک‌کننده
نازل پروانه ای طرح مارلی برج خنک کننده عموما بر روی لوله های انشعاب دار خروجی از مجرا اصلی ورودی برج خنک کننده نصب می گردد . نازل پروانه ای برج خنک کننده دارای مجرای ورودی به اندازه 20 میلی متر می باشد . خروجی نازل پروانه ای برج خنک کننده به شکل یک گلبرگ 6 پره می باشد. در هر یک از گلبرگ های نازل پروانه ای برج خنک کننده سوراخی جهت پاشش آب تنظیم شده است .
شعاع پاشش نازل پروانه ای برج خنک کن معادل با 30 سانتی متر میباشد. بنابراین در چیدمان نازل پروانه ای در برج خنک کننده فاصله بین هر دو افشانک پروانه ای کولینگ تاور معادل 30 سانتیمتر طراحی میگردد. ارتفاع استاندارد خروجی نازل از پکینگهای شانه تخم مرغی یا ورقه ای در برج خنک کننده جریان متقاطع بین 20 الی 25 سانتیمتر در نظر گرفته می شود و به منظور افزایش سطوح خنک کننده در تماس با آب قالباً از نزدیکترین فاصله ممکن بین نازل پروانه ای و پکینگ استفاده می شود.
فشارکاری نازل پروانه ای بسیار کم می باشد و عملاً همان فشار ریزش آب از بالا به پایین به منظور پاشش این مدل نازل کافی می باشد. دبی در چرخش و پاشش آب این مدل افشانک معادل با 10لیتر بر دقیقه می باشد. عموماً از تعدادبالای این نازل در انواع خنک کننده جریان متقاطع استفاده می شود. این مدل نازل فقط در برج خنک کننده کاربرد دارد و برخلاف نازل های چرخشی یا اسپرینکلر کولینگ تاور تحت عنوان مرکز پاشش آب در برجهای مکعبی مورد استفاده قرار می گیرد. نازلهای پروانه ای معمولاً در ایرواشر کاربردی ندارد و دلیل این امر هم عدم پاشش پودری آب می باشد.
قیمت نازل پروانه‌ای برج خنک‌کننده
نازل برج خنک کننده پروانه ای همانند بقیه محصولات شرکت دماگستر توسط تیم بازرگانی قیمت گذاری می گردد . قیمت نازل برج خنک کننده پروانه ای عموماً براساس برآورد قیمت نهایی متریال مورد استفاده در تولید این مدل نازل تعیین میگردد. به منظور تعیین قیمت دقیق نازل برج خنک کننده پروانه ای یا در اصطلاح نازل گلبرگی پیشنهاد میگردد با کارشناسان شرکت دماگستر تماس حاصل نمایید.قیمت نازل گلبرگی یا پروانه ای با توجه به سایز قالب بکار رفته و نوع متریال مصرفی در دسته بندیهای مختلف در کاتالوگ محصولات دماگستر قرار دارد که رایج ترین مدل نازل پروانه ای متریال پلی پروپیلن و سایز 32 می باشد.
