سختی گیر رزینی فایبرگلاس (FRP resin water softener) یک دستگاه تصفیه آب است که با حذف یون های کلسیم و منیزیم از رسوب گذاری جلوگیری میکند. بدنه سختی گیر رزینی از کامپوزیتهای مقاوم فایبرگلاس ساخته میشود. قاعدتاً سختی گیر فایبرگلاس علاوه بر وزن سبک مقاومت بالایی در برابر خوردگی، فشار داخلی و شرایط جوی مختلف دارد. این ویژگی باعث طول عمر بالای سختی گیر در محیطهای مرطوب صنعتی میشود. فرآیند اصلی در سختی گیر رزینی فایبرگلاس از طریق تبادل یونی با استفاده از رزینهای کاتیونی صورت میگیرد. استفاده از سختی گیر فایبرگلاس علاوه بر کاهش هزینههای تعمیر و نگهداری راندمان حرارتی دستگاههای صنعتی را افزایش میدهد. در ادامه این مطلب با مکانیزم عملکرد سختی گیر رزینی فایبرگلاس، اجزای داخلی و نکات مهم نصب آن بیشتر آشنا میشویم.
مکانیزم عملکرد سختی گیر رزینی فایبرگلاس چگونه است؟
سختی گیر FRP از یک بدنه کامپوزیتی تقویتشده با الیاف شیشه و رزین اپوکسی تشکیل شده است. مکانیزم اصلی سختی گیر رزینی فایبرگلاس تبادل یونی است.
رزین کاتیونی: وظیفه اصلی حذف یونهای کلسیم و منیزیم و جایگزینی آنها با یون سدیم را بر عهده دارد.
مزیت بدنه FRP: برخلاف مخازن فلزی بدنه فایبرگلاس دچار اکسیداسیون (زنگ زدگی) نمیشود. این ویژگی برای سیستمهایی که از آب با TDS بالا یا مواد شیمیایی احیاکننده استفاده میکنند، ضروریست.
کاربردهای اصلی سختی گیر رزینی فایبرگلاس
صنایع و تأسیسات سنگین: برج های خنک کننده، ایرواشرها و دیگ های بخار و بویلر
تأسیسات رفاهی و ورزشی: استخرها
مصارف ساختمانی: سیستم های لوله کشی، شیرآلات و تجهیزات گرمایشی خانگی
اجزای اصلی سختی گیر رزینی فایبرگلاس

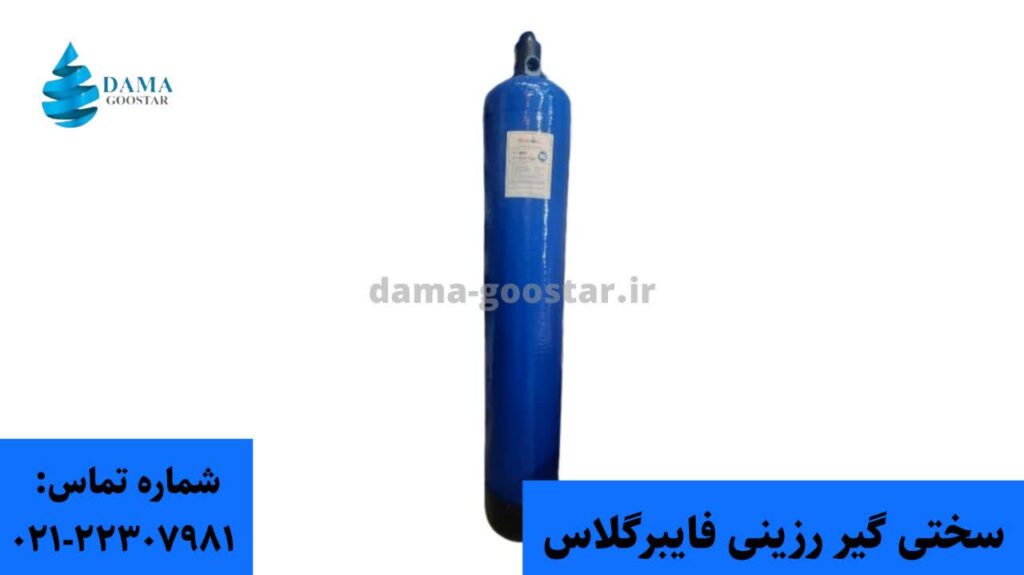

الف) مخزن:
بدنه اصلی و استوانهای سختی گیر که از جنس کامپوزیت فایبرگلاس تقویتشده با رزین ساخته شده است. طراحی خاص بدنه سختی گیر رزینی فایبرگلاس در برابر فشار کاری و نوسانات دمایی مقاومتِ ساختاری پایداری از خود نشان میدهد.
ب) رزین (کاتیونی و آنیونی):
دانههای ریزی که مسئول اصلی تبادل یونی هستند و یونهای سخت (کلسیم و منیزیم) را با یون سدیم جایگزین میکنند. کیفیت و حجم این رزینها مستقیماً با ظرفیت سختی گیری دستگاه و طول زمانِ بین دو دوره احیا در ارتباط است.

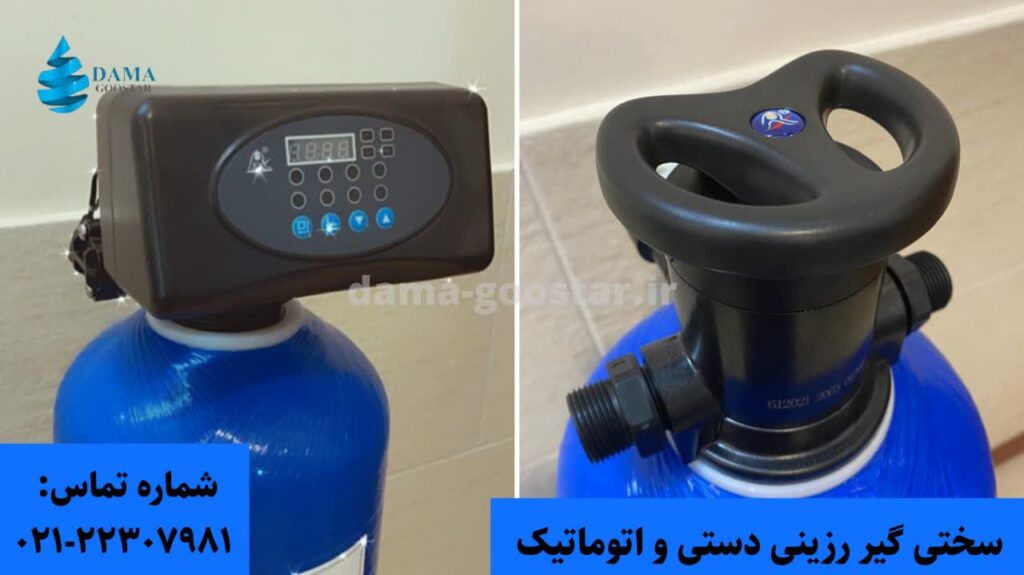

ج) شیر کنترل:
شیر کنترل در انواع اتوماتیک و نیمه اتوماتیک (دستی) موجود است. این قسمت به عنوان مغز سختی گیر رزینی مدیریت سیکلهای کاری (سرویس، بک واش، احیا و آب کشی) را بر عهده دارد. استفاده از شیرهای اتوماتیک، خطای انسانی در زمان بندی دقیق مراحل شستشو را حذف کرده و عملکرد سیستم را بهینه میکند.

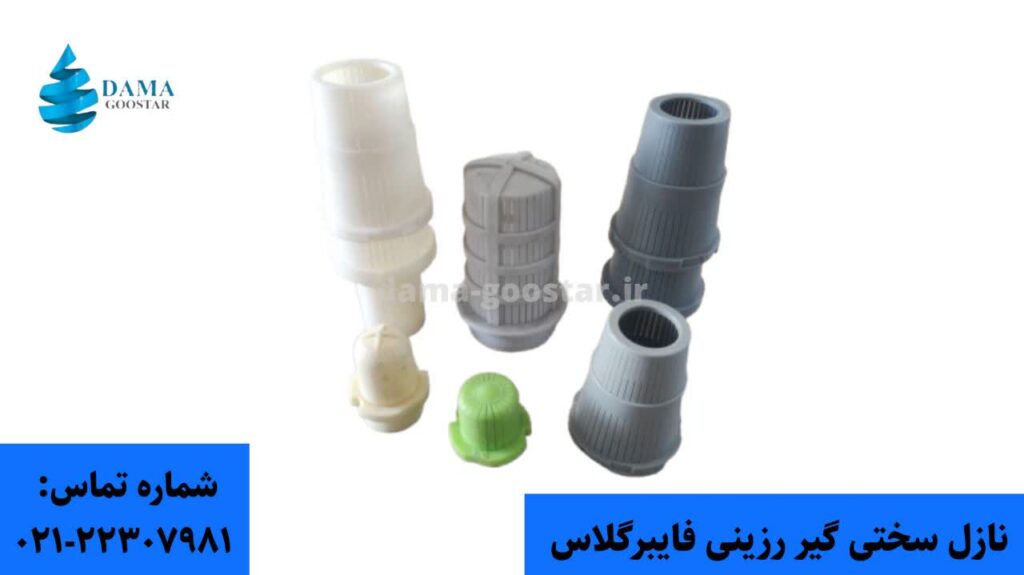

د) نازل:
نازل ها در بالا و پایین مخزن نصب میشوند تا توزیع آب و جلوگیری از خروج رزین را مدیریت کنند. طراحی دقیق نازلها آب را به طور یکنواخت در کل سطح بستر رزین پخش مینماید. همچنین از ایجاد کانالهای مرده در مخزن سختی گیر رزینی فایبرگلاس جلوگیری خواهد کرد.
ه) لوله مرکزی:
لولهای در مرکز مخزن که جریان آب ورودی یا محلول احیا را به بخشهای مختلف هدایت میکند. لوله مرکزی باید از متریال ضدخوردگی ساخته شود تا در تماس مداوم با محلول آب نمک دچار پوسیدگی یا گرفتگی نشود.
و) مخزن نمک:
مخزنی مجزا (معمولاً پلی اتیلنی) که برای تهیه و نگهداری محلول آب و نمک جهت احیای رزین به کار میرود. تنظیم صحیح میزان غلظت آب نمک در این مخزن ضامن احیای کامل رزین و بازیابی حداکثری خاصیت تبادل یونی آن است.
ز) سیلیس:
لایهای از سنگ ریزههای دانه بندی شده که کف مخزن و زیر بستر رزین قرار میگیرد. سیلیس به عنوان بستر محافظ وزن رزین را تحمل کرده و با ایجاد یک سطح صاف یکنواختی جریان آب خروجی را بهبود میبخشد.
انواع رزین سختی گیر فایبرگلاس
انتخاب نوع رزین برای دستگاه در دستگاه سختی گیر رزینی فایبرگلاس بر اساس هدف تصفیه آب انجام میشود. رزین ها باید طی دوره 3 تا 5 سال تعویض شوند. به طور کلی رزین ها به سه دسته اصلی تقسیم بندی میشوند:
۱. رزین کاتیونی
رزین های کاتیونی دارای بار الکتریکی منفی هستند و وظیفه جذب یونهای مثبت (کاتیونها) را بر عهده دارند. در سختیگیرهای صنعتی، رزینهای کاتیونی جهت حذف یونهای کلسیم () که عامل اصلی سختی آب هستند، استفاده میشوند.
رزینهای کاتیونی سدیمی: رایجترین نوع برای سختی گیری آب دیگهای بخار و برج خنک کننده.
۲. رزین آنیونی
رزین آنیونی دارای بار الکتریکی مثبت هستند و یونهای منفی (آنیونها) مانند سولفات، نیترات و کلراید را از آب حذف میکنند.
۳. رزین میکس بد
ترکیبی از رزینهای کاتیونی و آنیونی در یک مخزن واحد است که برای تولید آب با خلوص بسیار بالا (آب دیونیزه) به کار میرود.
دسته بندی رزینهای کاتیونی بر اساس کاربری
رزینهای کاتیونی (اسیدی قوی) بر اساس استانداردهای خلوص و کاربرد به دو دسته اصلی تقسیم میشوند:
رزین صنعتی:
رزین های صنعتی برای کاربردهای عمومی تصفیه آب، سختی گیری در برج خنک کننده و سیستمهای گرمایشی استفاده میشوند.
کد نمونه: C100 (برندهای معتبر مانند پرولایت)
رزین گرید غذایی:
این نوع رزینها دارای گواهینامههای بهداشتی هستند و برای مصارف آشامیدنی، صنایع غذایی و دارویی که تماس رزین با آب نباید باعث ایجاد آلودگی یا مسمومیت شود، به کار میروند.
کد نمونه: C100E (حرف E مخفف Enhanced یا Food Grade است)
متریال سختی گیر رزینی
لایه داخلی: معمولاً از پلی اتیلن فشرده (PE) با چگالی بالا ساخته میشود. این لایه نقش نگهدارنده آب و رزین را دارد و کاملاً ضد نشت و مقاوم در برابر مواد شیمیایی میباشد.
لایه تقویت کننده: بدنه اصلی مخزن سختی گیر از الیاف شیشه (فایبرگلاس) پیوسته تشکیل شده که با رزین اپوکسی یا پلی استر با کیفیت بالا ترکیب شده اند. این ترکیب به روش رشته پیچی حول لایه داخلی پیچیده میشود تا مقاومت مکانیکی و کششی لازم برای تحمل فشار عملیاتی (معمولاً تا ۱۰ بار) تأمین گردد.
روکش محافظ: یک لایه نازک رزین به عنوان محافظ نهایی روی بدنه قرار میگیرد. این لایه مقاومت مخزن در برابر اشعه UV و آسیبهای فیزیکی سطحی را افزایش میدهد.
اتصالات: دهانههای ورودی و خروجی معمولاً دارای رزوه از جنس کامپوزیت تقویتشده یا پلی پروپیلن (PP) هستند تا با شیرهای کنترل به صورت آب بند کامل جفت شوند. این متریال به دلیل ماهیت غیرفلزی بر خلاف مخازن کربن استیل نیازی به رنگ آمیزی اپوکسی یا پوششدهی داخلی ندارند.
مراحل عملیاتی سختی گیر رزینی فایبرگلاس
عملکرد سختی گیر رزینی فایبرگلاس در سه فاز اصلی تعریف میشود:
1. سرویس (service): جریان آب سخت از بستر رزین عبور کرده و سختی حذف میشود.
2. بک واش (backwash): شستشوی معکوس بستر برای باز کردن مسیرهای جریان و زدودن رسوبات معلق.
3. احیا (regeneration/brine): فرآیند احیای رزینهای سختی گیر بر اساس ماهیت شیمیایی رزین و نوع کاربرد آن متفاوت است و میتواند با محلول آب نمک یا اسید صورت گیرد. با این حال در رزینهای کاتیونیِ پرکاربرد (مانند سری C100 و C100E) فرآیند احیا به طور استاندارد و متداول با محلول آب نمک انجام میپذیرد.
سختی آب چیست؟
سختی آب شاخصی از غلظت یونهای کلسیم و منیزیم محلول در آب است. این سختی ها تمایل شدیدی به رسوب گذاری در سیستمهای حرارتی (نظیر برج خنک کننده و مبدلها) دارند. آهک یا CalOH یکی از سخت ترین نوع نمک هایی است که باعث ایجاد رسوب در لوله ها و تجهیزات صنعتی میشود. بنابراین حذف یا کاهش سختی توسط سختی گیر رزینی فایبرگلاس برای افزایش طول عمر تجهیزات و حفظ راندمان حرارتی الزامیست. محاسبه سختی آب توسط کیت سخت سنج (TH سنج) و محلول صورت میپذیرد. محلول به ورودی و خروجی آب قطره گیر اضافه میگردد و سختی رو نشان میدهد.
محاسبه ظرفیت سختی گیر رزینی فایبرگلاس
محاسبه و انتخاب سختی گیر رزینی فایبرگلاس بر اساس سه پارامتر کلیدی انجام میگیرد. این عوامل شامل شامل دبی آب مصرفی، میزان سختی کل آب ورودی و ظرفیت تبادل یونی رزین کاتیونی میباشد. ابتدا با تقسیم بار کل سختیِ قابلحذف بر ظرفیت تبادلِ استانداردِ رزین، حجم پایه رزین مورد نیاز محاسبه میشود. سپس با اعمال یک ضریب اطمینانِ حداقل ۲۰ درصدی بر حجم محاسبهشده، ظرفیت نهایی و ایمنِ سیستم برای کارکرد طولانی مدت تعیین میگردد. در نهایت، با کنترل سرعت خطیِ بهینه برای عبور آب، ابعاد نهایی مخزن FRP و نوع دانهبندی لایههای سیلیس برای بسترِ کف مشخص میشود.
مزایای سختی گیر رزینی فایبرگلاس
- مقاومت مطلق در برابر خوردگی: بر خلاف مخازن فلزی (کربن استیل)، بدنه کامپوزیت اکسید نمیشود. به علاوه در تماس با آب و مواد شیمیایی احیاکننده (نمک) دچار زنگ زدگی و پوسیدگی نمیگردد.
- وزن سبک و حمل و نقل آسان: وزن بسیار کمتر نسبت به مخازن فلزی نصب و جابجایی را در فضاهای محدود (موتورخانهها) تسهیل میکند.
- سطح داخلی صیقلی: اصطکاک کمتر جریان آب داخل بدنه و مقاومت در برابر رسوب گیری بدنه مخزن.
- طول عمر بالا در محیطهای مرطوب: به دلیل ماهیت پلیمر در برابر رطوبت محیطی (مشکل رایج در محیط برج خنک کننده) کاملاً مقاوم است.
- عدم نیاز به پوشش داخلی (لاینینگ): برخلاف مخازن فلزی که نیازمند اپوکسی کاری داخلی (لاینینگ) هستند بدنه FRP یکپارچه است و خطر پوسته شدن رنگ یا اپوکسی در آن وجود ندارد.
محدودیتهای سختی گیر رزینی فایبرگلاس
- محدودیت فشار کاری: مخازن FRP تحمل فشار کمتری نسبت به مخازن استیل با ضخامت بالا دارند. در سیستمهایی با فشار کاری بالاتر از ۱۰ بار استفاده از FRP با ریسک تغییر شکل یا ترک خوردگی همراه است.
- حساسیت به ضربه مکانیکی: بدنه کامپوزیت در مقابل ضربات فیزیکی مستقیم شکننده است و احتمال ترک خوردگی وجود دارد.
- تغییر فرم در برابر حرارت بالا: این مخازن برای آب گرم (دمای بالاتر از ۵۰-۶۰ درجه سانتیگراد) مناسب نیستند و تغییر شکل میدهند. لذا حتماً باید قبل از مبدلها یا در مسیر آب سرد نصب شوند.
- محدودیت ابعادی (سایزینگ): در ظرفیتهای بسیار بالا (دبیهای صنعتی سنگین) ساخت مخزن FRP یکپارچه دشوار است. بنابراین نیاز به استفاده از چندین مخزن کوچکتر به صورت است که پیچیدگی لوله کشی را افزایش میدهد.
- حساسیت به اشعه فرابنفش (UV): هنگام نصب در فضای باز و زیر نور مستقیم خورشید رزین بدنه ممکن است به مرور زمان دچار فرسایش و تغییر رنگ شود که نیاز به سایه بان دارد.
نحوه تولید سختی گیر رزینی فایبرگلاس
مخازن سختی گیر رزینی فایبرگلاس با استفاده از روش پیشرفته Filament Winding تولید میشوند. این فناوری با ایجاد بدنهای کامپوزیتی و یکپارچه بالاترین استانداردهای استحکام و مقاومت در برابر فشار را فراهم میکند. در این فرآیند، همپوشانی مهندسیشده الیاف شیشه و رزین در زاویه پیچش بهینه تنشهای هیدرواستاتیک داخلی را به خوبی مدیریت میکند. همچنین مانع از خوردگی ساختاری ناشی از تماس مداوم با آب و رزینهای تبادل یونی میشود. امری که منجر به افزایش طول عمر مفید بدنه مخزن و حذف نیاز به نگهداریهای دورهای (مانند لاینینگ مجدد) در سیستمهای تصفیه آب میگردد.
نکات کلیدی سرویس و نگهداری سختی گیر
برای جلوگیری از افت راندمان و تخریب بستر رزینی رعایت موارد زیر الزامی است:
کنترل فشار ورودی: فشار ایدهآل ورودی باید بین ۲ تا ۴ بار باشد. فشار کمتر از حد استاندارد منجر به عملکرد ناقص شیر کنترل و فشار بیش از حد (نوسانات) باعث آسیب به بدنه FRP میشود.
بررسی غلظت آب نمک: خلوص نمک مصرفی (بدون ید و ناخالصی) در احیای رزین حیاتی است. استفاده از نمکهای صنعتی با خلوص بالا (حداقل ۹۵٪) از گرفتگی منافذ رزین جلوگیری میکند.
کنترل زمان بک واش: بک واش طولانی مدت باعث هدررفت رزین و بک واش کوتاه منجر به “کانال زنی” در بستر رزین میشود. تنظیم دقیق شیر بر اساس دبی ورودی الزامیست.
کنترل فشارسنجها: نصب فشارسنج در ورودی و خروجی سختی گیر ضروریست. اختلاف فشار بیش از ۰.۵ بار بین ورودی و خروجی نشان دهنده گرفتگی نازلها یا آلودگی شدید بستر رزین میباشد.
چک لیست اجرایی نصب سختی گیر FRP
- پیش تصفیه: نصب فیلتر شنی در ورودی جهت حذف ذرات معلق و محافظت از رزین.
- خط بای پس: تعبیه مدار کنارگذر برای تداوم جریان در زمان تعمیرات یا احیا.
- حفاظت مکانیکی: استفاده از شیر فشارشکن (PRV) و لرزه گیر جهت جلوگیری از آسیب به بدنه کامپوزیت و شیر کنترل.
- مانیتورینگ: نصب مانومتر در ورودی و خروجی جهت پایش اختلاف فشار.
- آنالیز: تعبیه شیر نمونهگیری در خروجی برای تست دورهای سختی آب.
- تخلیه: طراحی سایز لوله درین متناسب با دبی مورد نیاز برای فرآیند بک واش.
قیمت سختی گیر رزینی فایبرگلاس
قیمت نهایی سختی گیر رزینی فایبرگلاس تابعی از متغیرهای فنی نظیر ظرفیت مخزن، برند و کیفیت رزین کاتیونی و نوع شیر کنترل است. تمامی موارد مذکور مستقیماً بر بازدهی و طول عمر سیستم تأثیر میگذارد. انتخاب ابعاد نامناسب یا استفاده از قطعات غیراستاندارد، هزینههای بهره برداری را افزایش داده و موجب تعویض زود هنگام رزین میشود. بنابراین باید پیش از هرگونه تصمیم گیری بر اساس آنالیز دقیق سختی آب و محاسبه دبی لحظهای، طرح فنی کاملاً متناسب با پروژه تهیه گردد. این رویکرد مهندسی ضمن بهینه سازی هزینههای اولیه، پایداری و راندمان سیستم را تضمین خواهد کرد.
