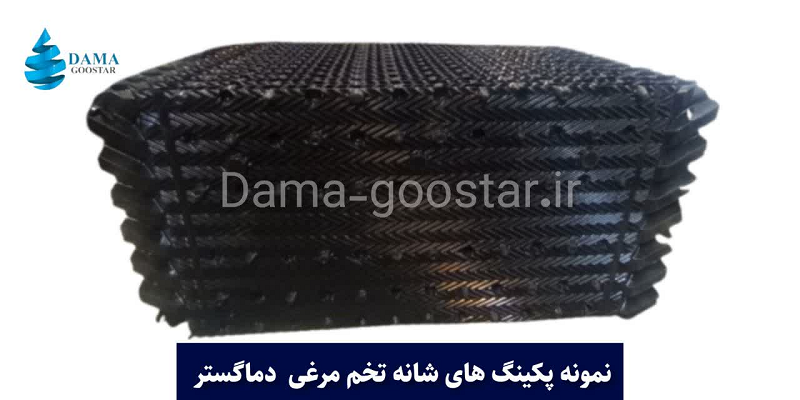

پکینگ شانه تخم مرغی (cooling tower fill) یکی از انواع سطوح خنک کننده انتقال حرارت رایج در برج خنک کن (کولینگ تاور به شمار میرود. اصولاً پکینگ های شانه تخم مرغی در کولینگ تاورهای جریان متقاطع همانند برج ابارا بکار میروند. این پکینگها از چیدمان ورقهای نازک پلاستیکی با شکل شانه تخم مرغ در کنار یکدیگر تشکیل میشوند. آب گرم پس از خروج از نازل ها بر روی پکینگ شانه تخم مرغی در تماس با جریان هوای عرضی قرار می گیرد. این نوع پکینگ در برج های خنک کننده وارداتی همانند ابارا و شینوا و نمونه داخلی شرکت صافیاد بکار میرود.
پکینگ در کولینگ تاور چه وظیفه ای دارد؟
پکینگ (Packing) یا مدیا در برج خنک کننده که با نام فیل (Fill) یا پرکن نیز شناخته میشود وظیفه خنک سازی آب داغ را بر عهده دارد. انواع پکینگ لانه زنبوری، فیلم و فیل های اسپلش نقش حیاتی در افزایش سطح تبادل حرارتی بین آب و هوا ایفا میکنند. عملکرد پکینگ در دستگاه کولینگ تاور مشابه پوشال در کولر تبخیری است. لایه های نازک آب به صورت متداوم با جریان هوای خنک ورودی قرار گرفته و این امر آب را تا دمای مرطوب محیط خنک میسازد.
پکینگ شانه تخم مرغی چگونه آب را خنک می نماید؟
ورقهای پلاستیکی در این مدل پکینگ بستری برای ریزش جریان آب گرم میباشند. حرکت آب بر روی ورقه های پکینگ شانه تخم مرغی به شکل لایه ای نازک (film) در می آید. این لایه نازک آب در تماس با هوای ورودی جانب کولینگ تاور قرار میگیرد. نتیجه این برخورد جابجایی گرما از آب به هوا و خنک تر شدن آب خواهد بود.
انواع پکینگ شانه تخم مرغی

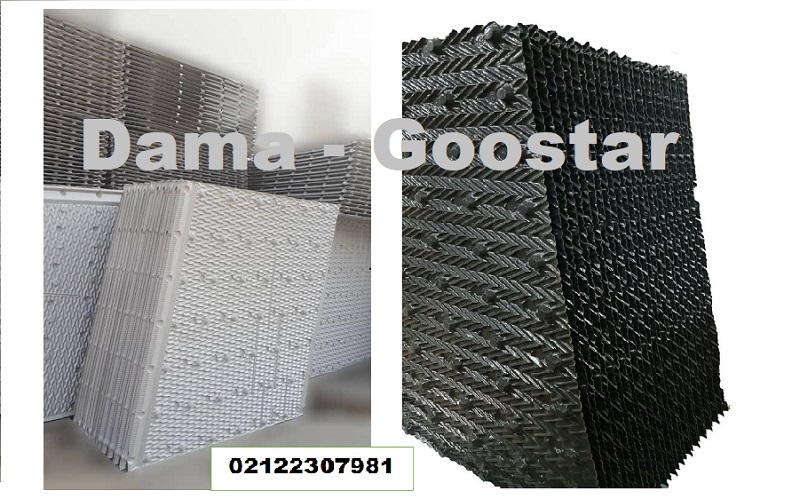

الف) طرح ابارا (دو سر قطره گیر دار)
این مدل به شکل بلوکی با ابعاد 100 در 50 سانتی متر ساخته می شود. چیدمان ورق ها معمولاً تا ارتفاع 50 سانتی متر ادامه می یابد. پکینگ طرح ابارا از دو جهت دارای قطره گیر با هدف ممانعت از خروج قطرات آب به بیرون است. این قطره گیر ها با عرض تقریبی 5 سانتیمتر در سمت لوور و فن برج خنک کننده قرار می گیرند.

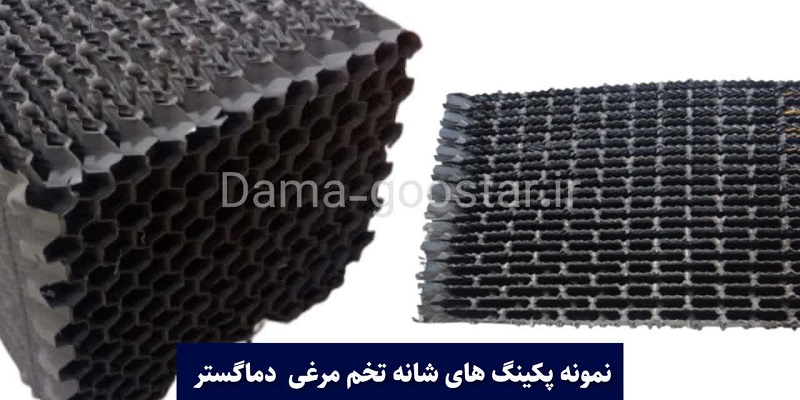

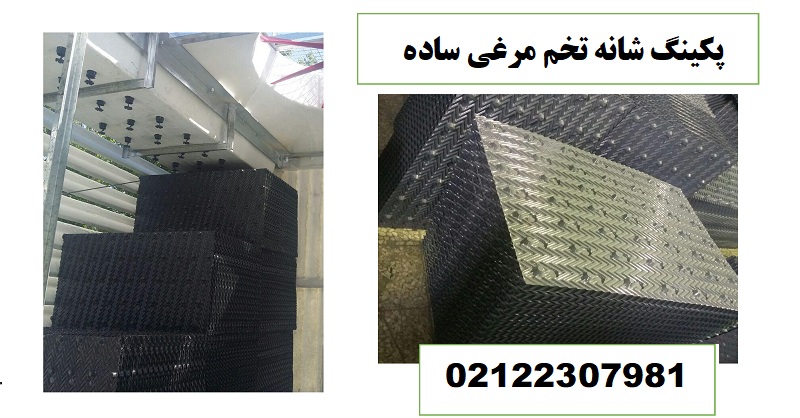

ب) شانه تخم مرغی ساده
این مدل از چیدمان چندین ورق با متریال پی وی سی به صورت بلوکی ساخته میشود. در برخی موارد نیز ورقهای این تیپ پکینگ دارای دو سوراخ جهت عبور میله نگهدارنده است. در نمونه دومی میله های ثابت از بین ورق ها عبور می کند و شیت های پکینگ را در فواصل معین نگه میدارد.
ج) ذوزنقه ای (بدون قطره گیر)
این تیپ همانند شانه تخم مرغی ساده بوده و بصورت بلوکی تولید میگردد. ورق های تشکیل دهند به شکل ذوزنقه قائم الزاویه دارای دو مقطع غیر همسان میباشد. این مدل در برجهای خنک کننده کراس فلو ذوزنقه ای همچون تصویر زیر کاربرد دارد.
انواع متریال پکینگ شانه تخم مرغی

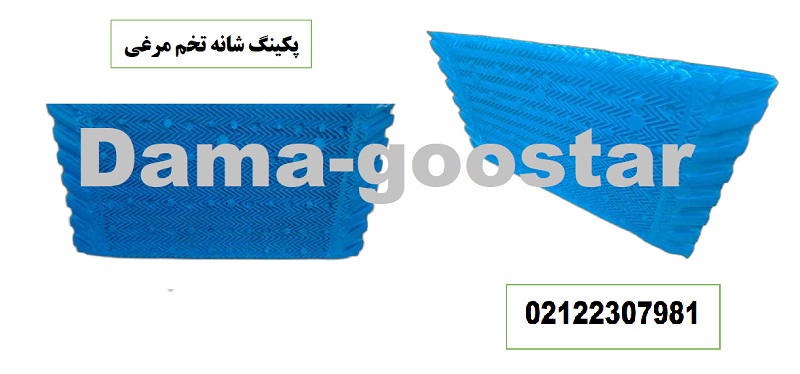

الف) پلاستیک پلی پروپیلن pp
پکینگ شانه تخم مرغی pp با ماندگاری بسیار بالا از طول عمر بالایی در ساختار خود برخوردار است. انعطاف پذیری بیشتر، مقاومت در برابر اسید، خاصیت آنتی یووی از مهمترین خواص این مدل پکینگ به حساب میآید.
مزایای پکینگ شانه تخم مرغی pp
- قابلیت شستشو با اسیدهای دیسکلر رسوب زدا
- مقاومت در برابر تابش مستقیم اشعه ماوراء بنفش (آنتی یووی)
- انعطاف بالا و عدم خورد شدگی در هنگام جابجایی و تعویض
- اتصال ورق ها توسط جوش آلتروسونیک و عدم جدایش بر اثر دما و رسوبات
- پایداری مکانیکی بسیار خوب در برابر وزن آب ریزشی و رسوب های متشکل در بین صفحات
- استحکام شیمیایی در برابر مواد خورنده اسیدی محلول در آب
- تحمل دمایی بسیار بالا در برابر جریان آب داغ (بالاتر از 90 درجه سانتیگراد)
- بسیار سبک و قابل جابجایی و تعویض به راحتی

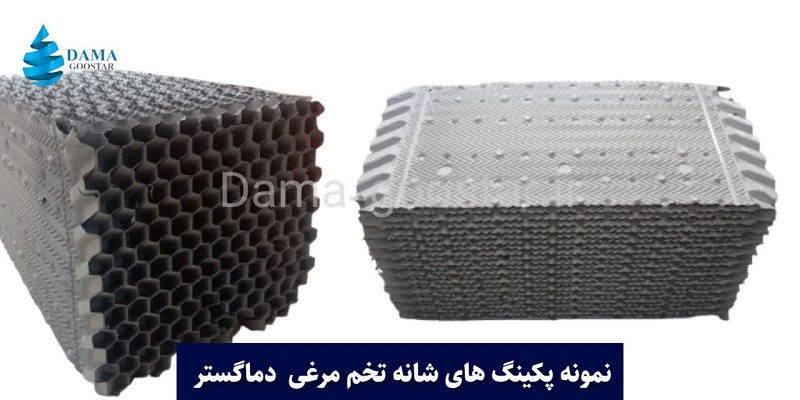

ب) پلیمر پی وی سی pvc
پلی ونیل کلراید در اصطلاح pvc، پلیمری رایج در ساخت ورقهای پکینگ به شمار میرود. این پکینگها در دو گرید طوسی درجه یک و مشکی درجه 2 تولید میشوند. ضخامت رایج ورقهای پکینگ شانه تخم مرغی پی وی سی بین 400 الی 600 میکرون ارائه میگردد.
مزایای پکینگ شانه تخم مرغی pvc
- سبکی و استحکام استاندارد در برابر گرمای متوسط اب
- تحمل دمایی در بازه حداکثر 55 درجه سانتیگراد
- مقاومت خوب در برابر خورندگی ضعیف املاح موجود در آب
- اتصال شیت ها توسط چسب سیکلو هگزانول محکم
قیمت پکینگ شانه تخم مرغی
واحد فروش شرکت تهویه دماگستر با ارائه نوع مواد مورد نیاز در ساخت پکینگ و ابعاد چیدمان سریعاً اقدام به تعیین قیمت مینماید. قیمت پکینگ برج خنک کن بر اساس نوع پلاستیک (PP یا PVC ) و نوع آن تعیین می گردد. پکینگ های تخم مرغی دارای ضخامت ورق های متفاوتی بوده و دارای قیمت های گوناگونی می باشند. از طرفی دیگر عوامل دیگری نیز در محاسبه قیمت پکینگ کولینگ تاور تاثیر گذار است.
عوامل موثر در تعیین قیمت پکینگ برج خنک کن
- نوع متریال پلیمر پلاستیکی
- درصد خلوص گرانول در ساخت شیت های پلاستیکی
- ضخامت ورق های استفاده شده در ساختار پکینگ
- برشکاری خاص و چیدمان پکینگ ها و افزایش میزان پرت ورق
- اضافه شدن خاصیت آنتی یووی در مواد اولیه
- افزودن خواص ضد اشتعال در تولید پکینگها
- بکارگیری مواد آنتی باکتریال و مستربچ های روان کننده در تولید
- نوع اتصال شیتها به صورت چسبی یا جوشی
- مدل پکینگ شانه تخم مرغی (ساده یا قطره گیر دار)

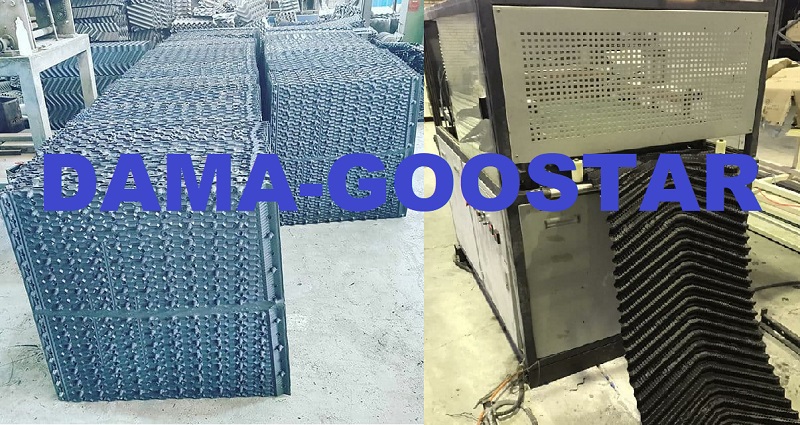

روش ساخت پکینگ شانه تخم مرغی
تولید و فرآوری این محصول شامل سه مرحله اساسی است. ابتدا ورق های پلاستیکی توسط دستگاه گرانول ساز و اکسترودر تولید و آماده میگردد. در مرحله دوم این ورق ها توسط یک صفحه داغ پرس میشوند. این مرحله ترموفرمینگ نیز نامیده شده و ورق را به فرم دلخواه مطابق با نوع طراحی در می آورد.
نهایتاً ورق پس از فرم گیری در طول مشخص و مطابق درخواست بریده میشود. در آخر نیز این شیت ها با فواصل معین نسبت به یکدیگر قرار میگیرند. برای اتصال شیتها نیز در نوع پی وی سی از طریق چسب مخصوص و در نوع پلی پروپیلن از جوش استفاده خواهد شد. شرکت تهویه دماگستر آماده تولید و عرضه انواع گرید و مدل پکینگ برج در کوتاه ترین زمان است.
