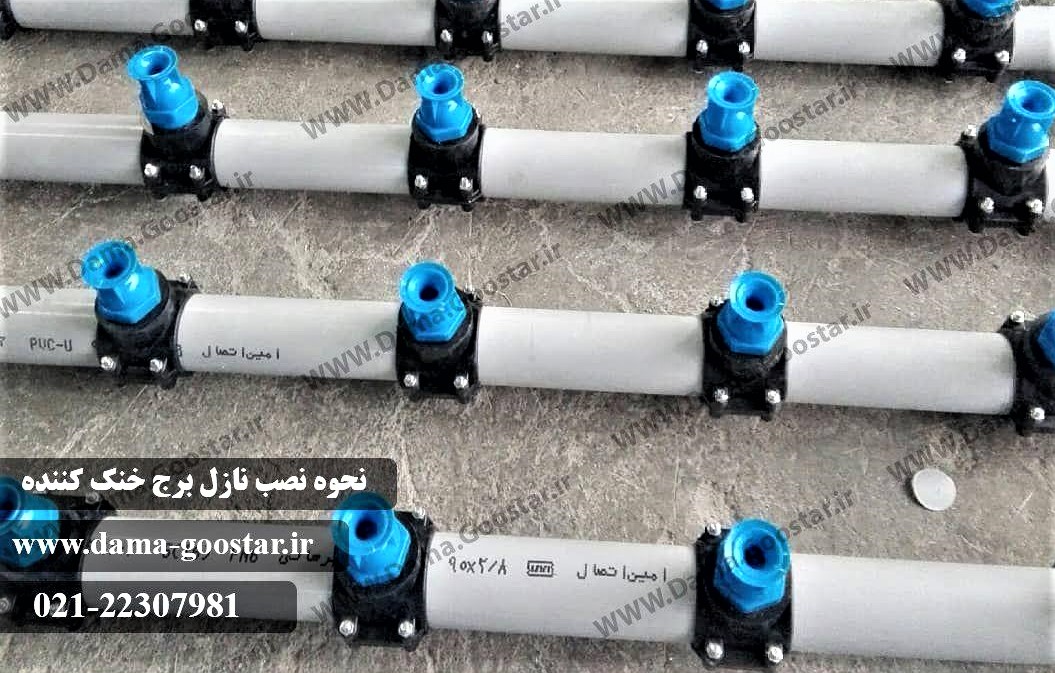

به منظور نصب صحیح نازل برج خنک کننده در سیستم پاشش آب ثابت در یک کولینگ تاور مکعبی باید دقت نمود که این مدل نازل دارای چه میزان شعاع پاششی می باشد. در واقع نصف شعاع پاشش نازل در کولینگ تاور برابر با فاصله ای می باشد که هر دو نازل در یک انشعاب لوله کشی در داخل برج خنک کن از یکدیگر باید داشته باشد.نصب نازل یا افشانک در برج خنک کننده از اهمیت بالایی برخوردار می باشد. در واقع نصب صحیح نازل کولینگ تاور سبب افزایش راندمان برج خنک کننده و خنک تر کردن آب خروجی می شود.
البته در بیشتر طراحی ها فاصله بین دو نازل در برج خنک کن را کمی کمتر از شعاع پاشش در نظر می گیرند تا بخشی از پاشش هر نازل با نازل دیگر دارای همپوشانی باشد. همپوشانی صحیح نازل و افشانک کولینگ تاور سبب افزایش راندمان و کاهش میزان فضای خالی بر روی سطوح خنک کننده می گردد. همپوشانی نازلهای کولینگ تاور تاثیر بسزایی در کارایی نازل و تماس بیشتر بین آب و هوا در برج خنک کن می شود.

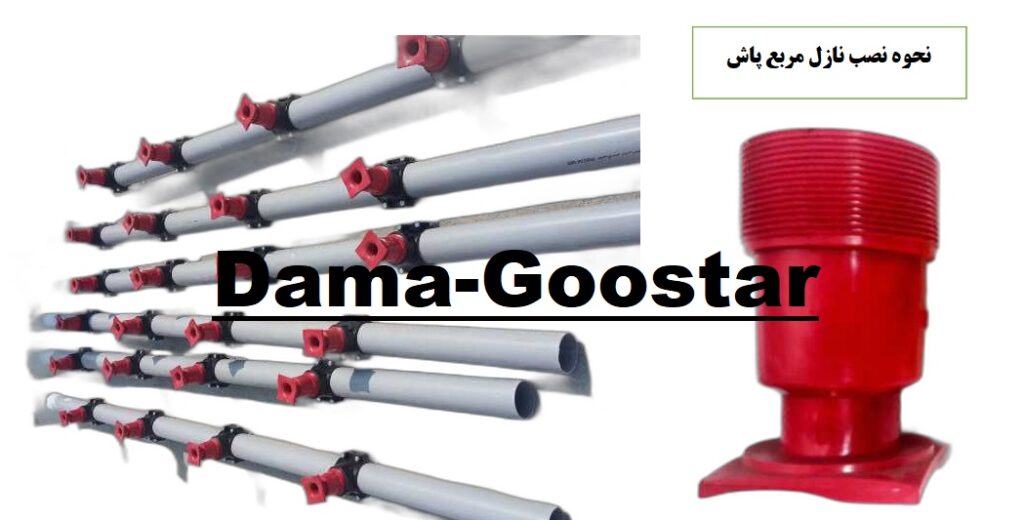

به عنوان مثال برای هر نازل مربع پاش برج خنک کننده فاصله هر دو نازل در سیستم پاشش آب معادل با ۷۰ سانتی متر طراحی می گردد. فاصله نصب هر دو نازل مربع پاش یا دک اسپری بر روی لوله های انشعابی نصب شده در کولینگ تاور باید کمتر از 65 سانتی متر طراحی شود تا نازلهای کولینگ تاور با همپوشانی تمامی سطح پکینگ را تحت پوشش آب قرار دهد. برج خنک کننده استاندارد دستگاهی است که با بهره وری از اصول نصب و طراحی قطعات تولید گشته باشد. بنابراین تولیدکنندگان گرامی لطفاً با بهره گیری از اطلاعات لازم در نحوه طراحی برج خنک کننده از ویدیوهای آموزشی این بخش بهره گیری نمایید.
لازم به ذکر است که شعاع پاشش نیز خود تابعی از فاصله نازل برج خنک کننده تا سطوح پکینگ می باشد که رعایت این نکته در سیستم جایگذاری و نصب نازل برج خنک کن ضروری می باشد.
