نازل طرح هامون از انواع افشانک کولینگ تاور بوده که طرح اصلی آن توسط شرکت هامون در جهت کاربری در برج های خنک کننده بتنی ارائه گردیده است. نخستین بار این مدل نازل توسط شرکت مارلی طراحی و ارائه گردیده است. این تیپ آبپاش بدلیل پاشش چتری با دبی بالا قالباً در فواصل بین 100 سانتی متر به بالا نصب میشوند. نازل هامون در واقع از دسته بندی افشانک های دایره پاش با دبی بالا محسوب می گردد. این تیپ آب پخش کن جریان آب داغ ورودی به برج خنک کن را در برخورد با صفحات خود بر روی پکینگ ها توزیع میکند.
اجزای نازل هامون
1-هدر اصلی توزیع آب:
بخش اصلی توزیع کننده آب در افشانک طرح هامون هدر یا کلگی اصلی نامیده میشود. هدر با وظیفه مرکزیت اصلی تقسیم آب در این نازل ایفای نقش مینماید. این بخش خود حاوی قسمت رزوه ای ابتدایی و قسمت خورشیدی شکل انتهایی است. کلگی اصلی آب گرم را پس از عبور از بخش دنده ای به صفحه خورشیدی برخورد و تحت زاویه های مختلف منحرف مینماید.
2-اوریفیس:

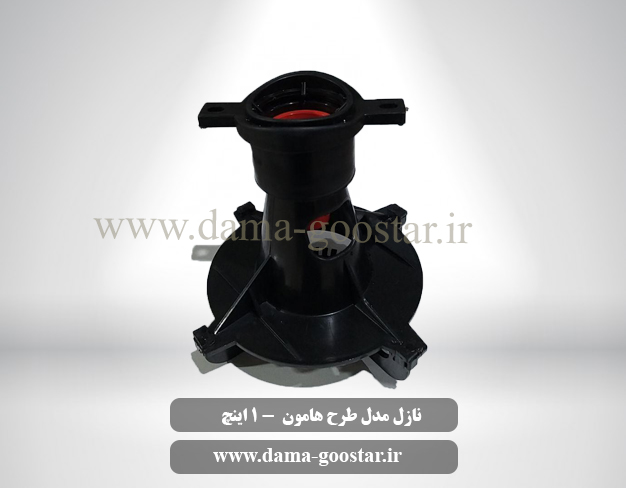

این قسمت پلاستیکی در تصویر محصول با رنگ قرمز نمایش داده می شود. اوریفیس با هدف ایجاد مخرج کوچکتر جهت خروجی جریان آب داغ قبل از برخورد با خورشیدی تعبیه شده است. در علوم سیالات از اوریفیس با هدف کاهش سطح مقطع خروجی و افزایش فشار سیال استفاده می کنند. بدلیل فشار زیاد جریان آب داغ، سازندگان نازل این جز را از پلیمرهای سخت میسازند.
3- آدابتور:
تولیدکنندگان رابط بین نازل هامون با لوله های گرم آدابتور مینامند. آدابتور نازل طرح هامون جایگزین بست کمربندی در سایر افشانک های کولینگ تاور به شمار می رود. این افشانک توسط دو عدد پیچ و واشر اورینگ به دور لوله وصل خواهد شد. نصابان و سازنده ها این آدابتورها را از مقطعی منحنی شکل بر روی سطح لوله قرار میدهند.
کاربرد نازل طرح هامون در برج خنک کننده
کاربرد نازل طرح هامون بیشتر در کولینگ تاورها و برج های خنک کننده صنعتی بوده و در انواع برج های هذلولی و نیروگاهی بتنی از نازل طرح مارلی یا هامون استفاده میشود. دبی آب وردی به این نازل معادل با 20 متر مکعب در ساعت بوده در در دسته نازلهای پرکاربرد در دبی زیاد قرار میگیرد. سایز ورودی این نازل حدوداً 1 اینچ معادل لوله 32 سانتی متر بوده و دارای شعاع پاششی بالغ بر 120 سانتی متر میباشد. نوع پاشش نازل طرح هامون به صورت دایره پاش و نحوه نصب این این نازل عمودنصب میباشند.
تاریخچه نازل طرح هامون یا طرح مارلی
نازلهای طرح هامون برای اولین بار توسط شرکت آمریکایی مارلی تولید و عرضه گردید و نمونه اولیه مشابه این مدل نازل توسط شرکت مهندسی هامون در ایران تولید و عرضه گردید.به عبارتی دیگر دلیل اصلی نامگذاری این نازل همین موضوع است. نازل طرح هامون دارای متریال پلی اتیلن و پلی پروپیلن میباشد. همچنین این مدل از دسته نازلهای آنتی کلاگ یا ضد رسوب محسوب میگردد.
این نازل اولین بار در برجهای خنک کننده دو سلولی طرح مارلی در خنک کاری آب های کثیف پالایشگاه های نفت برنت مورد کاربرد قرار گرفت. به دلیل عملکرد فوق العاده آن در پاشش و تقسیم جریان آب سریعاً در تمامی طراحی های صورت پذیرفته برج خنک کننده در سراسر دنیا فراگیر شد.
مشخصات فنی نازل طرح هامون
- شعاع پاشش: 120 سانتی متر از محل خورشیدی انتهایی
- فشار کاری: 2.4 الی 2.8 بار
- نحوه اتصال: اتصال مستقیم به لوله تا سایز 8 اینچ توسط دو عدد پیچ خودکار
- جنس بدنه: پلی پروپیلن PP ( نوعی پلیمر سبک و مقاوم در برابر دمای بالا و اسیدیته)
- سایز ورودی: 1 و 1.5 اینچ
- قابلیت جداسازی آسان از لوله آرم یا بازویی ها
- مقاومت خوب در برابر اسیدیته آب گرم و بخارات اسیدی در برجهای نیروگاهی
- استحکام دمایی بالاتر از 90 درجه سانتیگراد
- رنگ بندی قرمز ، مشکی، سفید، طوسی، شیری، آبی
- بازه قیمتی 300 الی 450 هزار تومان (مورخ دی ماه 1404)
