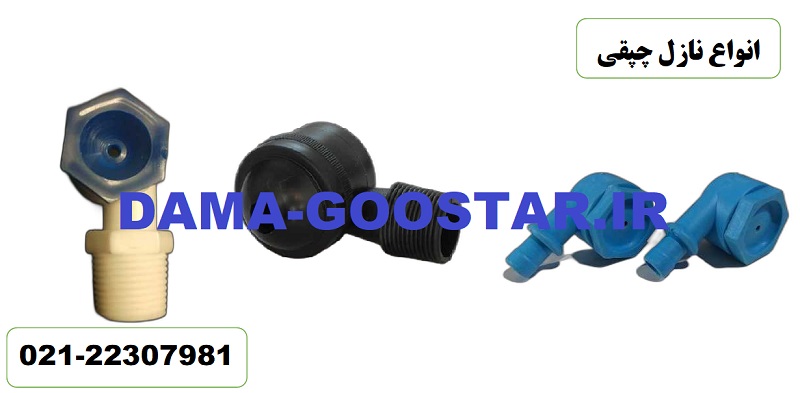

۴ - نازل برج خنک کننده چپقی

نازل چپقی برج خنک کننده

نازل چپقی برج خنک کننده

نازل چپقی برج خنک کننده نوعی از نازل برج خنک کننده می باشد که به دلیل شباهت خود به این نام نامگذاری گشته است . نازل چپقی برج خنک کننده در دو دسته رزوه دار و رزوه بیرون دسته بندی می شود . نازل چپقی برج خنک کننده در دسته بندی نازل های دایره پاش برج خنک کننده قرار دارد . نازل چپقی برج خنک کننده هم به صورت عمود پاش نصب می گردد و هم به صورت افقی پاش می تواند مورد کاربرد قرار گیرد . نازل چپقی برج خنک کن عموماً از متریال پلی پروپیلن PP تولید می گردد . نازل چپقی برج خنک کننده به دلیل مقاومت شیمیایی بالا دارای قابلیت اسیدشویی و رسوب زدایی می باشد .

عملکرد بهتر نازل چپقی برج خنک کننده در واقع به دلیل مکانیزم چرخشی این مدل نازل در کولینگ تاور می باشد. آب در ورودی نازل چپقی دچار چرخش و جریان دوار شده و پس از خروجی از قسمت انتهایی نازل یک دایره معین با شعاع خاص را تحت پوشش پاشش آب قرار می دهد. به منظور عملکرد بهتر نازل برج خنک کننده چپقی توصیه می شود از تعداد زیاد این نازل در برج خنک کننده و در طراحی سیستم پاشش استفاده شود تا با میزان کمترین Void Space (فضای خالی) سطوح خنک کننده یا پکینگ مدیا را تحت پوشش خود قرار دهد. نازل چپقی کولینگ تاور در تیپ ها و انواع مختلف تولید و عرضه می شود. از انواع نازل چپقی برج خنک کن می توان به نازل چپقی واشر دار، نازل چپقی رزوه دار، نازل چپقی ایرواشری و غیره اشاره نمود.

مکانیزم چرخشی در نازل چپقی برج خنک کننده بسیار شبیه به مکانیزم گردان آب پخش کن کولینگ تاور می باشد. به همین دلیل از این نوع نازل برج خنک کننده در انواع برج خنک کن مخروطی نیز به کار برده می شود.

وظیفه نازل چپقی برج خنک کننده

وظیفه یک نازل آبپاش یا افشانک پاشش قطرات ریز آب در یک شعاع مشخص و با سرعت معین می‌باشد. نازل‌چپقی با عملکرد دایره‌وار سبب چرخش آب و پاشش دایره‌ای شکل قطرات ریز آب بر روی سطوح خنک‌کنندگی می‌شود و با این عمل آب به صورت ریز قطره‌هایی شبیه مه بر روی پکینگ‌ها شبنم می‌کند و در تماس با هوا سبب خنک‌شدن آب می‌گردد. نازل یا شیپوره چپقی در یک برج‌خنک‌کن در واقع با افزایش سرعت و فشار سبب انحراف قطرات آب از مسیر خود شده و سطح معینی را تحت پاشش خود قرار می‌دهد.

نازل چپقی در واقع در سایزهای 1/2 اینچ و 3/4 اینچ در برج‌های خنک‌کاری مربعی و مدور کارایی بسیاری دارد چرا که عملکرد این مدل نازل بسیار مناسب و صحیح می‌باشد. کاربرد این مدل نازل هم‌اکنون در انواع ظرفیت‌های برج‌خنک‌کننده دیده می‌شود و دلیل اصلی نامگذاری آن ظاهر چپقی شکل این مدل نازل در برج خنک‌کن می‌باشد.

شعاع پاشش نازل چپقی برج خنک‌کننده

شعاع پاشش نازل چپقی برج خنک‌کن وابسته به سایز و شکل ظاهری بین ۲۰ الی ۵۰ سانتی متر متغیر می‌باشد. هر چه سایز نازل چپقی بزرگتر باشد شعاع پاشش نازل نیز افزایش می‌یابد. نازل‌های چپقی برج خنک‌کننده هم اکنون در سایز های ۱/۲ اینچ - ۳/۴ اینچ و ۱ اینچ تولید و عرضه می‌گردد. شعاع پاشش نازل چپقی تاثیر بسزایی در فاصله بین دو نازل در هنگام نصب در برج خنک‌کننده دارد.

انواع نازل چپقی برج خنک‌کننده به لحاظ نوع اتصال

نازل چپقی برج خنک کننده به لحاظ نوع اتصال به دو دسته نازل چپقی رزوه دار و نازل چپقی واشردار تقسیم می گردد. نازل چپقی رزوه دار عموماً در سایز ۳/۴ اینچ و ۱ اینچ تولید و عرضه می گردد. نازل چپقی واشردار عموماً در سایز ۱/۲ اینچ تولید و عرضه می گردد. نازل چپقی واشردار عموماً در ایرواشر مورد استفاده قرار می گیرد. خروجی نازل های چپقی بسیار کوچکتر نسبت به انواع نازل های حلزونی می باشد. به دلیل کوچک تر بودن خروجی نازل چپقی این نازل ها توانایی پاشش آب حجم کمی از آب می باشد.

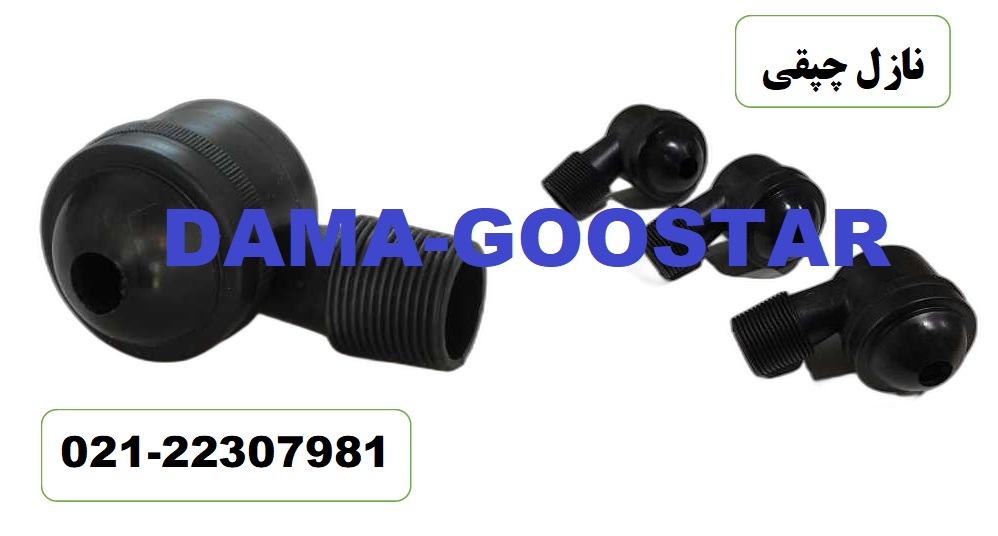

نازل چپقی رزوه دار برج خنک کننده:

نازل چپقی برج خنک کننده

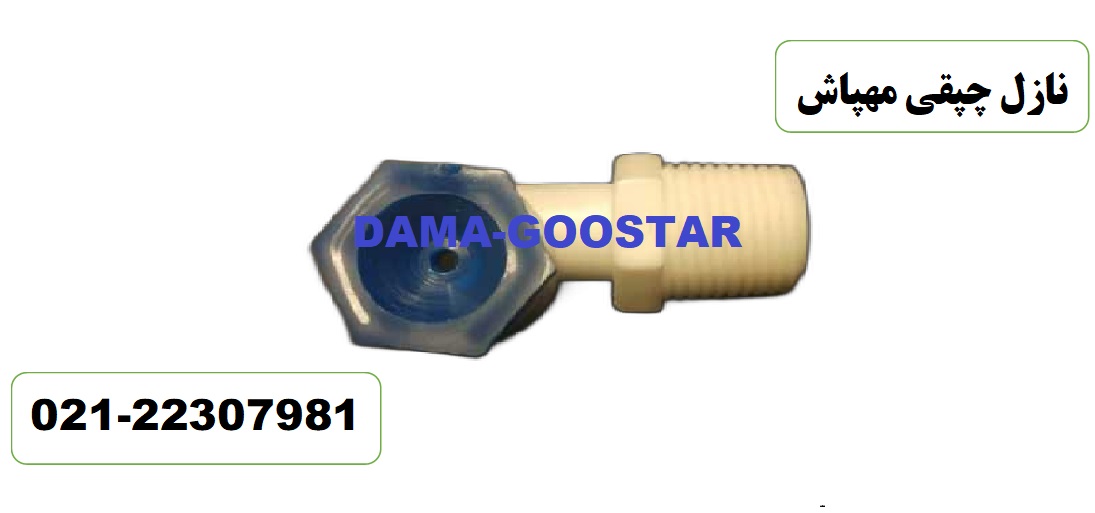

نازل چپقی واشر دار برج خنک کننده:

نازل چپقی برج خنک کننده مدل فشاری

نحوه نصب نازل چپقی در برج خنک کننده:

نازل های چپقی واشردار عموماً بر روی سوراخ های لوله بسته و فیکس می گردد. نازل چپقی رزوه دار عموماً بر روی کمربند متناسب با سایز خود بسته می شوند. نازل چپقی رزوه دار سایز ۳/۴ اینچ و نازل چپقی رزوه دار سایز ۱ اینچ عموماً به توسط کمربند بر روی لوله سایز ۶۳ (دو اینچ) متصل می گردد. نوع دیگر نازل چپقی که به صورت واشر دار می باشد بر روی لوله به صورت مستقیم توسط واشر فیکس و محکم می شود. به همین دلیل به نازل های چپقی واشر دار نازل چپقی فشاری هم گفته می شود.

فشار کاری نازل چپقی برج خنک کننده

فشار کاری نازل چپقی بین ۰.۷ بار الی ۱.۲ بار می باشد. نازل جپقی برج خنک کننده به لحاظ فشارکاری در دسته نازل های کم فشار محسوب می شود. در فشار کاری استاندارد، نازل چپقی برج خنک کن معادل با ۵۰ سانتی متر پاشش دایره ای شکل انجام می دهد. نازل چپقی به دلیل داشتن فشار کاری در دسته بندی نازل های کم فشار و مهپاش برج خنک کننده مطرح می شود که تحت عنوان مهپاش یا افشانک برج خنک کننده نیز شناخته می شود.

قسمت های مختلف نازل چپقی رزوه دار برج خنک کننده

نازل چپقی برج خنک کننده دارای چهار قسمت اصلی می باشد. بخش اول و مهم نازل چپقی رزوه دار قسمت مرکزی این نازل می باشد. این قسمت در ورودی دارای یک رزوه سایز ۳/۴ اینچ می باشد و در خروجی این نازل قسمتی دیگری اتصال می یابد که عموماً از جنس پلاستیک می باشد. این قسمت به واسطه یک واشر و یک بوشن به بخش مرکزی نازل اتصال می یابد. قطر خارجی آب در این بخش معادل ۱/۱۶ اینچ می باشد.

نازل برج خنک کننده چپقی

قیمت نازل چپقی برج خنک کننده

قیمت نازل چپقی برج خنک کننده وابسته به نوعیت نازل، سایز نازل و متریال به کار رفته در تولید نازل متغییر می باشد. قیمت نازل چپقی با توجه به نوسانات بازار متغییر می باشد. به منظور تعیین قیمت نازل چپقی برج خنک کننده پیشنهاد می شود با کارشناسان شرکت تماس حاصل نمایید. قیمت نازل چپقی برج خنک کننده در واقع با توجه به نوع متریال و جنس نازل، سایز نازل و همچنین براساس قیمت مواد اولیه گرانول PVC وPP قابل تغییر می باشد. قیمت نازل چپقی برج خنک کننده نسبت به سایرانواع نازل برج خنک کننده به دلیل سایز کوچک این نازل پایین تر می باشد. به منظور دریافت لیست قیمت نازل برج خنک کننده شامل قیمت انواع نازل مربع پاش برج خنک کننده، نازل چپقی، نازل حلزونی و نازل دایره پاش با کارشناسان شرکت تماس برقرار نمایید.

کاتالوگ نازل چپقی برج خنک‌کن

نازل چپقی برج خنک‌کن به دلیل تنوع زیاد در میان انواع نازلها و افشانکها دارای کاتالوگ معین از سری محصولات شرکت دماگستر می‌باشد. نازل چپقی به دلیل تولید در انواع رزوه‌ای ، واشردار و در سایزهای مختلف در دسته‌بندی‌های مختلفی در دستگاه تزریق پلاستیک تولید و عرضه می‌گردد که هر یک از سایزهای این مدل نازل در انواع برجهای خنک‌کن متنوعی از جمله مکعبی و استوانه‌ای بکار‌برده می‌شود. متریال بکاررفته در تولید نازل چپقی نیز در گریدهای مختلف در انواع رنگبندی سیاه و سفید در کاتالوگ نازل برج خنک‌کن دیده می‌شود. به منظور اطلاع از اطلاعات فنی نازلهای چپقی برج خنک‌کاری با کارشناسان شرکت ارتباط برقرار نمایید.
