نازل مربع پاش برج خنک کننده یا نازل برنت وود (Brant Wood) یا در اصطلاح نازل دک اسپری برج خنک کننده (Deck Spray Cooling Tower Nozzle) در دسته بندی انواع نازل برج خنک کننده ثابت با کارکرد مربع پاش محسوب می شود که به دلیل نوع پاشش آب (مربعی) بیشتر در انواع برج خنک کن مکعبی مورد استفاده قرار می گیرد . نازل مربع پاش دک اسپری در سایز 2 و 1/2 اینچ تولید و عرضه می گردد . سایز قطر ورودی آب در نازل برنت وود برج خنک کننده 61 میلی متر (داخل به داخل) می باشد . نازل مربع پاش برج خنک کننده (نازل دک اسپری) از سری نازل های پرفشار در برج خنک کننده محسوب می گردد . فشارکاری نازل دک اسپری برج خنک کننده معادل با 1.5 الی 2 بار می باشد . به دلیل قرارگیری نازل مربع پاش برج خنک کننده در دسته بندی نازل تحت فشار  قرار می گیرد و ضخامت گوشت پلیمری نازل مربع پاش برج خنک کننده معادل با 6 میلی متر می باشد . دهانه خروجی نازل دک اسپری (نازل مربع پاش) 1.5 اینچ معادل با 32 میلی متر می باشد . نازل مربع پاش برج خنک کننده در دسته بندی نازل های رزوه دار و از نوع رزوه بیرون می باشد . گام رزوه در نازل برج خنک کننده مدل برنت وود معادل 2 میلی متر می باشد . قطر خارجی نازل مربع پاش برج خنک کننده 75میلی متر می باشد .

نقشه کامل نازل مربع پاش برج خنک کننده

اجزای نازل مربع پاش برج خنک کننده

نازل مربع پاش برج خنک کننده دارای دو قسمت کلی استاتور (Stator) و روتور (Rotor) می باشد . قسمت اول نازل دک اسپری یا نازل مربع پاش که به اصطلاح به آن استاتور یا مقطع ایستا گفته می شود همانند یک مقطع پلکانی اوریفیس می باشد . این قسمت از نازل مربع پاش کولینگ تاور دارای یک ورودی رزوه دار به سایز 2 و نیم اینچ (75 میلی متر) می باشد .متریال بخش استاتور نازل مربع پاش برج خنک کننده عموما از پلی پروپیلن (PP- Poly Propylen)  یا پلی اتیلن سنگین (HDPE) و یا ABS می باشد. نازل مربع پاش برج خنک کننده در رنگ های متنوعی تولید و عرضه می شود از انواع رنگ بندی نازل دک اسپری برج خنک کن می توان به رنگ های زرد ، قرمز ، طوسی و  مشکی اشاره نمود.  به قسمت دوم نازل مربع پاش برج خنک کن بخش روتور یا دوار نازل گفته می شود . این قسمت از نازل مربع پاش برج خنک کننده سبب چرخش جریان آب در ورودی افشانک در نتیجه سبب توزیع منظم جریان آب در خروجی نازل مربع پاش برج خنک کننده می گردد . بخش پروانه روتور نازل مربع پاش شامل  یک پره 4 وجهی به ارتفاع 2 سانتی متر و به قطر 61 میلی متر می باشد . روتور 4 پره داخل قسمت پلکانی استاتور نازل مربع پاش قرار می گیرد . روتور نازل دک اسپری عموما از متریال پلی پروپیلن و پلی اتیلن تولید می گردد .

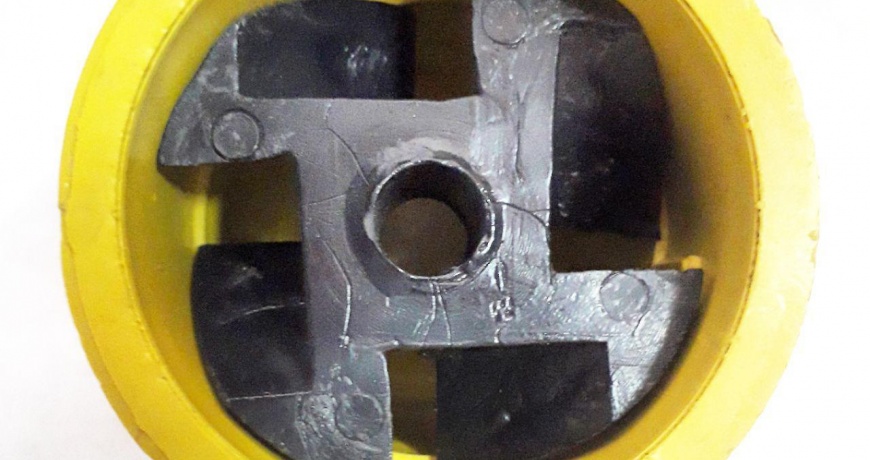

پروانه داخلی نازل مربع پاش برج خنک کننده

نحوه نصب نازل دک اسپری یا برنت وود برج خنک کننده

نازل مربع پاش دک اسپری از دسته نازل های رزوه بیرون در برج خنک کننده محسوب می گردد . نازل دک اسپری عموما برروی بست های کمربندی مخصوص خود روی لوله سایز 110 یا 4 اینچ بسته می شود .  شعاع پاشش نازل دک اسپری برج خنک کننده 80 سانتی متر در ارتفاع 60 سانتی متر از پکینگ مدیا می باشد . بنابراین در انشعاب بندی برج خنک کننده با سیستم پاشش آب نازل مربع پاشش فاصله بیرون به بیرون لوله های 4 اینچ را 80 سانتی متر در نظر می گیرند . در برخی از طراحی های سیستم پاشش آب با نازل مربع پاش عموما از فاصله 70 سانتی متری بین دولوله استفاده می شود . دلیل این کاهش فاصله نیز همپوشانی نازل مربع پاش یا دک اسپری در برج خنک کننده می باشد . این همپوشانی نازل دک اسپری در مواقع افت فشار جریان آب خروجی پمپ سیرکولاتور می تواند سبب پوشش کامل سطوح پکینگ مدیا توسط نازل مربع پاش گردد .

قیمت نازل مربع پاش برج خنک کننده

بهای تمام شده نازل دک اسپری برج خنک کننده براساس قیمت مواد اولیه پلی اتیلن و پلی پروپیلن تعیین می گردد . قیمت نازل مربع پاش برج خنک کننده براساس نوسانات بازار متغیر می باشد . پیشنهاد می گردد جهت اطلاع از آخرین قیمت نازل دک اسپری یا مربع پاش برج خنک کننده با کارشناسان شرکت دماگستر تماس حاصل فرمایید .
