در این مقاله پروژه های انجام شده در زمینه تولید و طراحی برج های خنک کننده مداربسته هیبریدی ساخته شرکت دماگستر با برند DAMA رو مورد بررسی قرار می دهیم. در زیر به عنوان تیتروار پروژه های اخیر شرکت تهویه دماگستر در سال 1402 نیز می پردازیم. جالبه بدانید که برجهای خنک کننده مداربسته هیبریدی در دو گرید کویل مسی و کویل گالوانیزه قابل ارائه است. اجرای پروژه برج خنک کننده مداربسته هیبریدی تجربیات گرانبهایی را در اختیار مهندسین این شرکت قرار داده است.
پروژه های انجام شده شرکت دماگستر در محصول برج خنک کننده مداربسته
برج خنک کننده شرکت فرآوری مس درخشان (رفسنجان)
شرح کلی پروژه:
-
- ظرفیت برودتی یا سرمایشی: 100 تن تبرید
-
- نوع کویل: گالوانیزه با پوشش آبکاری گرم
-
- نوع مداربندی: دو مدار
-
- ظرفیت آب در گردش: 20 متر مکعب در ساعت (10 متر در هر مبدل)
-
- ابعاد کولینگ تاور: 126 در 258 در ارتفاع 320 سانتی متر ( با احتساب الکتروموتور)
-
- متریال بدنه: فایبرگلاس FRP تقویتی با الیاف نانو ترکیبی (مش و مت سوزنی)
-
- مدار پاششی شاور: دارای دو دستگاه الکتروپمپ شاور با ظرفیت 2 اینچ و ظرفیت توان 2 اسب (1.5 کیلووات)
- نوع انتقال قدرت: دایرکت درایو (کوپل مستقیم)

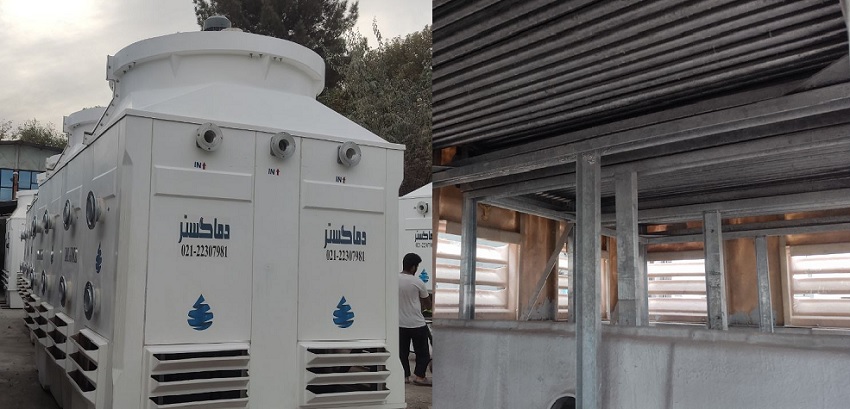

برج خنک کننده نورد زرین فجر گالوانیزه (کاشان)
شرح کلی پروژه:
-
- ظرفیت برودتی یا سرمایشی: 600 تن تبرید
-
- نوع کویل: گالوانیزه با پوشش آبکاری گرم مضاعف ( خاور روی)
-
- نوع مداربندی: چهار مدار مجزا دارای ساپورت هلدر کویل گالوانیزه
-
- ظرفیت آب در گردش: 340 متر مکعب در ساعت (80 متر در هر مبدل)
-
- ابعاد کولینگ تاور: 256 در 512 در ارتفاع 395 سانتی متر
-
- متریال بدنه: فایبرگلاس FRP تقویتی با الیاف نانو ترکیبی (مش و مت سوزنی)
-
- مدار پاششی شاور: دارای سه دستگاه الکتروپمپ شاور مدل اتا بلوک نوید پمپ با توان 5.5 کیلووات 3 اینچ
-
- نوع انتقال قدرت: دایرکت درایو گیربکس هلیکال شافت مستقیم به انضمام الکتروموتور گاماک ترکیه
-
- متراژ کلی کویل: 2865 متر لوله مانیسمان بدون درز رده 40 گرید چینی و لاک سایز 25 میلی متر
برج خنک کننده بانک ملی مرکزی (تهران – پاسداران)
شرح کلی پروژه:
-
- ظرفیت برودتی یا سرمایشی: 80 تن تبرید معادل با 300 کیلووات
-
- نوع کویل: مسی به همراه کلکتور گالوانیزه سایز 2 اینچ به همراه سردنده و فلنچ دوبل
-
- نوع مداربندی: تک مدار جهت تامین آب سرد برای چیلر در موتورخانه بانک ملی مرکزی
-
- ظرفیت آب در گردش: 30 متر مکعب در ساعت (144 گالن بر دقیقه)
-
- ابعاد کولینگ تاور: 180 در 180 در ارتفاع 345 سانتی متر (با احتساب الکتروموتور هوادهی)
-
- متریال بدنه: فایبرگلاس FRP تقویتی با الیاف نانو ترکیبی (مش و مت سوزنی)
-
- مدار پاششی شاور: دارای دو دستگاه الکتروپمپ شاور مدل پمپیران EN32-160 با موتور 1.5 اسب (یک دستگاه در حال کار و یک عدد رزرو)
-
- اتصالات جانبی: شامل شیر پروانه ای ویفری – لرزه گیر لوله – شیر یکطرفه در خروجی و سایر اتصالات پمپ دوش تماماً گالوانیزه با آبکاری گرم
-
- نوع انتقال قدرت: تسمه به همراه پولی با بلبرینگ ناچی کو ژاپن و موتور زیمنس 1.5 کیلووات به صورت عمود نصب
-
- متراژ کلی کویل: 320 متر لوله مسی شامل 20 لوله در ردیف 8 ردیفه سایز 5/8 اینچ با ضخامت 0.63 میلی متر
