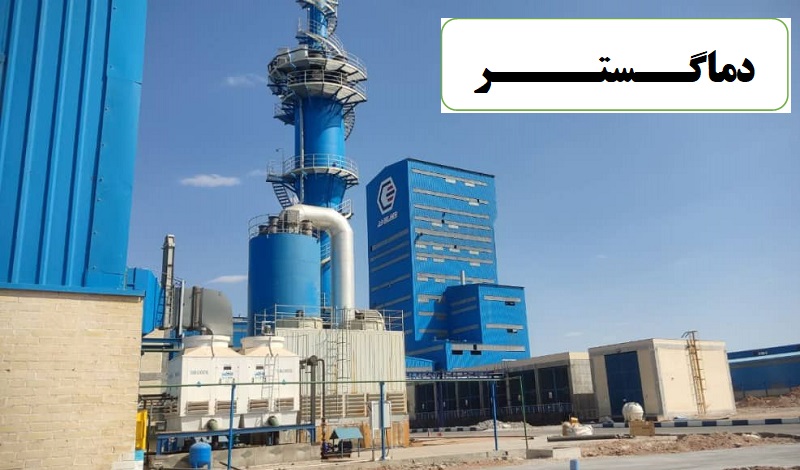

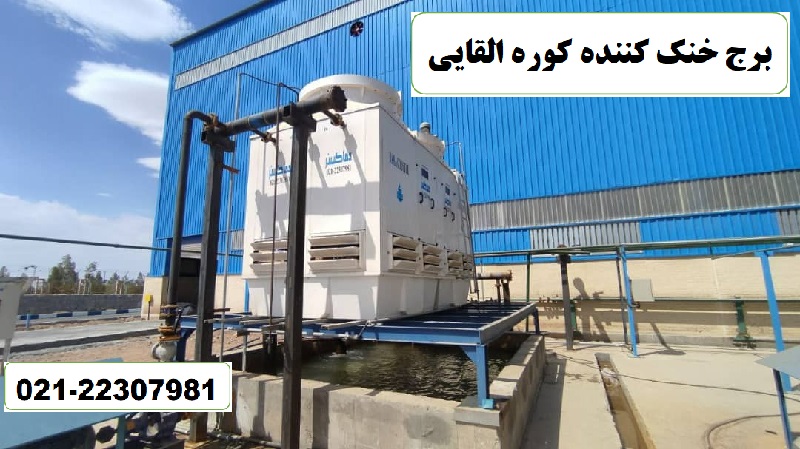

برج خنک کننده کوره القایی در صنعت ذوب فلزات در کنار دستگاهی به نام کوره قوس یا القا کننده قرار میگیرد و وظیفه خنک کاری پوسته کوره و سایر تجهیزات آن را بر عهده دارد. برج خنک کن کوره القایی در صنایع ذوب فلزات، فرمینگ و شکل دهی فلزات و کلاً در هر کارخانه ای که کوره القایی قرار داشته باشد بکار میرود. این مدل کولینگ تاور با تامین آب سرد در واقع خنک کننده اصلی کوره و تجهیزات جانبی آن به شمار می آید.
بخش های مختلف تامین آب سرد برای کوره القایی کدام اند؟
الف) بوته یا جداره کوره القایی:
آب خنک در این بخش با هدف سرد کردن بدنه دستگاه گردش می کند. اگر دمای آب به اندازه کافی خنک نشود نتیجه بالا رفتن دمای کوره القایی خواهد بود. در صورت بروز این مشکل کوره القایی دارای آلارم و خاموشی میگردد.
ب)تابلو برق یا تابلو کنترل:
این بخش با تامین جریان الکتریکی مورد نیاز جهت القای الکترومغناطیسی در کوره بکار می رود. بدلیل افزایش شدید مقاومت و ایجاد حرارت، تابلو برق در یک کوره نیازمند چرخش دائمی آب سرد است.
ج)خازنها:
این قسمت با هدف ذخیره نیروی برق و شارژ آن در زمان مناسب در یک کوره بکار برده می شود. به منظور تثبیت دمایی در این قسمت، خازنهای کوره القایی دائماً به آب سرد احتیاج دارند.
انواع برج خنک کننده کوره القایی
برج خنک کننده مدارباز:
پرکاربردترین نوع سیستم خنک کننده در کارخانجات فولاد ، مدارباز است. این تجهیزات سرمایشی را در اصول ترمودینامیک و سیالات برجهای خنک کننده مرطوب یا تر مینامند. برجهای خنک کن مدارباز صرفاً با تبخیر جزئی از آب باعث سرمایش میشوند. مصرف آب برج های خنک کننده مدارباز بزرگترین عیب آنها به شمار میرود. البته امروز با استفاده از دانش روز مهندس در طراحی دمیسترهای مخصوص این مصرف به کمینه خود کاهش یافته است. برج مدارباز خود به دو دسته مکعبی و مخروطی تقسیم میشود.
برج خنک کننده خشک:
بکارگیری از یک سیستم رادیاتوری فن دار خلاصه عملکرد برجهای خشک می باشد. آب گرم برگشتی از مدارات کوره از شبکه ای متشکل از مقدار معین لوله های کوچک(کویل) عبور می نماید. جریان هوا به صورت مکنده یا دمنده بر روی سطوح لوله ها و فین ها برخورد می کند. این جریان هوای خنک محیط موجب افت دمای سیال آب خنک کننده خواهد شد. عموماً رادیاتورهای بکار رفته در برجهای خنک کننده خشک از نوع لوله مسی با فین آلومینیوم طراحی میشوند.

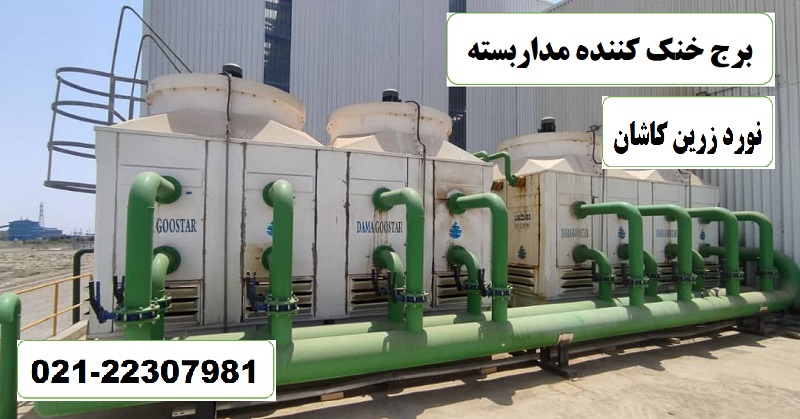

برج خنک کننده مداربسته (هیبریدی):
بهره گیری همزمان ترکیبی کولینگ تاور مدارباز و خشک خلاصه نوع عملکرد برجهای مداربسته هیبریدی است. دستگاه کولینگ تاور هیبریدی قالباً در صنایع نورد، ریخته گری و بازیابی فلزات کاربرد فراوانی دارد. آب برگشتی از کوره القایی در مدار کویل برج چرخش می کند. جریان آب داغ پس از برخورد با آب پاششی در یک سیکل باز (شاور) به کاهش دما دچار میگردد. در فصول زمستان نیز بدلیل کاهش دمای محیط بیرون نیز آب پاششی خاموش میشود. در واقع در فصلهای سرد سال برجهای هیبریدی عملاً بصورت خشک عمل میکنند.
آیا برج خنک کننده در انواع کوره ذوب و ریخته گری کاربرد دارد؟
بله. انواع کوره های بوته ای، القایی، مقاومت الکتریکی و قوس از برجهای خنک کننده جهت تامین آب سرد استفاده میکنند. منبع برودتی با هدف ثبات دمایی بدنه کوره و انتقال حرارت مازاد فرآیند ذوب فولاد به محیط بکار میرود. چیلرها، برجهای خنک کننده و درای کولرها از انواع منابع سرمایشی کارخانجات فولاد و ریخته گری بشمار میروند.
دمای آب سرد برج خنک کننده در بخشهای مختلف کوره
دمای آب خنک مورد نیاز در بوته یا جداره کوره القایی در مقایسه با سایر قسمتها متفاوت است. برای مثال در بسیاری از مدلها دمای مورد نیاز جداره کوره حدوداً 45 الی 55 درجه سانتیگراد است. از طرفی دیگر در تابلو برق و خازنها دمای ایده آل 35 الی 45 درجه سانتیگراد طراحی میشود. البته وابسته به نوع فرآیند ریخته گری یا نورد و مدل کوره این اعداد متغیر است.
محدودیت کاهش دمای آب در برج خنک کننده کوره القایی
یک برج خنک کن آب سرد را تا نزدیکی دمای مرطوب محیط (2.8 درجه سلسیوس بالاتر از وت بالب) تامین می نماید. در فصول گرم همانند تابستان بدلیل افزایش دمای مرطوب آب خنک خروجی از کولینگ تاور نیز دمای بیشتری نسبت به شرایط جوی سرد دارد. منطقه اقلیمی محل نصب نیز از عوامل تاثیرگذار بر دمای خروجی آب در برج خنک کننده است. در مناطق کویری یا خشک برجهای خنک کننده عملکرد بهتری نسبت به مناطق شرجی دارا هستند. مثلاً در شهر یزد هواشناسی دمای وت بالت محیط را حدود 20 درجه سلسیوس در شرایط پیک تابستانی گزارش مینماید. بنابراین دمای خروجی آب سرد کولینگ تاور قاعدتاً در شرایط ایده آل حداقل 23 درجه سانتیگراد خواهد بود.
محتوای مشابه: برج خنک کن مکعبی
پارامترهای لازم جهت محاسبه ظرفیت برج خنک کن کوره القایی
- میزان تناژ کوره القایی و تعیین وزن ریخته گری و ذوب فلزات در روز یا در ساعت
- تعیین سایز ورودی و خروجی اتصالات چرخش آب در مدار بوته و تابلو کنترل
- دبی آب گردشی مورد نیاز در قسمت های مختلف کوره
- محیط نصب برج خنک کن و اطلاع از شرایط رطوبت، دمای مرطوب و شرایط تابش محیط جانمایی کولینگ تاور
- اطلاع از چگونگی وضعیت تامین آب جبرانی در آن واحد صنعتی یا کارخانه
- انتخاب هدف خنک کاری برج در بخش های مختلف و تعیین ست پوینتهای دمایی
- اطلاع از دمای آلارم کوره یا تابلو
بطور مثال اگر محل کارخانه در محیط گرم و خشک با امکان تامین آب محدود میباشد از برجهای خنک کننده مداربسته هیبریدی کم مصرف در طراحی سیستم برودتی پیشنهاد میشود. اگر محیط نصب کولینگ تاور در شهرهای مجاور دریا مانند استان مازندران، بوشهر و خوزستان میباشد باید از کولینگ تاورهای مداربسته خشک استفاده کرد. برای کوره های ظرفیت پایین سازنده یک سیستم القایی قالباً توصیه بکارگیری نوع بسته را می نماید. همچنین در کوره هایی با ظرفیت بالاتر از 10 تن بیشتر از انواع کولینگ تاور مرطوب استفاده میشود.
مهمترین فاکتور طراحی برج خنک کن کوره القایی چیست؟
دمای آلارم کوره نیز یکی دیگر از داده هایی است که کمک بسزایی در انتخاب مدل سیستم خنک کننده می نماید. دمای کوره القایی اگر پایین تر از 45 درجه باشد نباید از سیستم درای ( برج خنک کننده خشک) استفاده کرد. در این مدل کوره های القایی از برجهای مداربسته هیبریدی آدیاباتیک استفاده میشود. در این طراحی کولینگ تاور با کمترین میزان مصرف آب بدون هیچگونه اعمال رسوب در مبدل یا بدنه کوره و تجهیزات کار میکند. بیشترین کاربری برج خنک کننده در سرد نمودن کوره القایی نوع مداربسته به همراه سیکل پاشش باز آدیاباتیک میباشد.

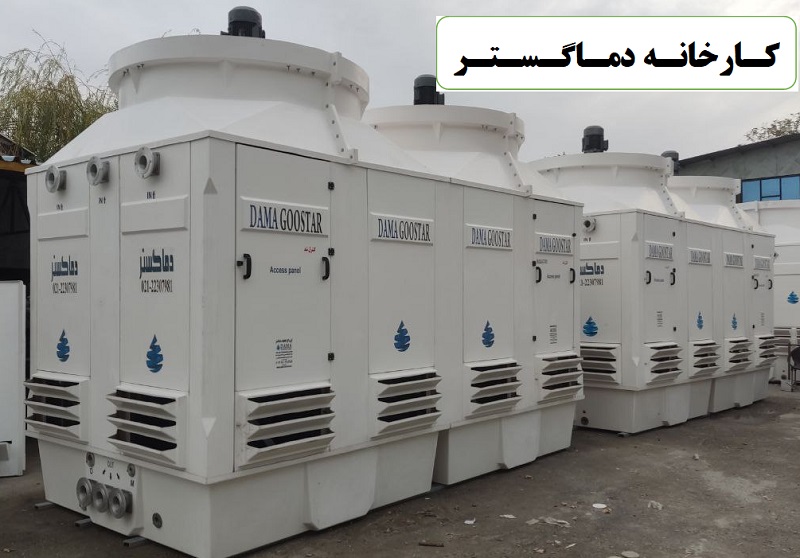

برج های خنک کننده دماگستر
کنترل کیفی مطلوب بر کلیه تجهیزات تولید این شرکت با نهایت دقت و دانش روز مهندس صورت می پذیرد. بکارگیری مبانی استاندارد جهانی در اجزای مختلف برج خنک کننده یکی از اصول مهم شرکت دماگستر به حساب می آید. تحقیق و توسعه در بخشهای مختلف پکینگ، قطره گیر، نازلها، فلنچ ها، اتصالات فلزی داخلی به صورت روزمره در این شرکت انجام می شود. این تحقیقات صرفاً با جهت بهبود کیفیت خروجی برج و افزایش بهره وری آنها صورت می گیرد. به لطف شما مشتریان گرامی شرکت تهویه دماگستر امروزه یکی از برندهای خوشنام عرصه تولید برج خنک کن به شمار میرود. جهت استعلام مشخصات فنی برج های خنک کننده و طراحی آنها با مشاورین فروش این شرکت ارتباط برقرار بنمایید.
