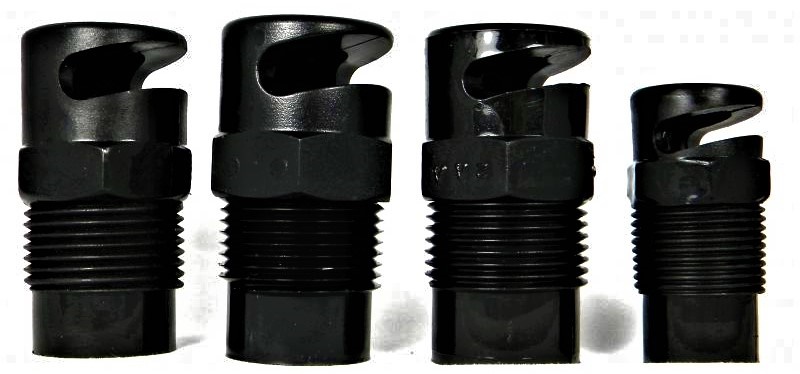

نازل برج خنک کننده بالتیمور نوعی افشانه پاششی از نوع خطی پاش یک جهته است و در دو سایز 1/2 اینچ و 3/4 اینچ تولید می گردد. نازل بالتیمور اغلب در برج های خنک کننده مکعبی گالوانیزه مورد استفاده قرار می گیرد. این مدل نازل توسط شرکت BALTIMOR در کشور آمریکا برای اولین بار طراحی و عرضه گشته است. امروزه در بسیاری از انواع نمونه کولینگ تاورهای فلزی و قدیمی هنوز از این نازل استفاده میشود.
انواع نازل برج خنک کننده بالتیمور
نازل سایز 1/2:
این سایز عمدتاً برای شرایط دبی پایین و در انواع کولینگ تاورهای با ظرفیت کمتر از 100 تن تبرید طراحی گردیده است. افشانک بالتیمور سایز 1/2 رزوه ای معادل 20 میلی متر دارا می باشد.
نازل سایز 3/4:
بزرگترین اندازه در انواع افشانکهای بالتیمور سایز 3/4 معادل 25 میلی متر است. نازل بالتیمور قالباً در برجهای گالوانیزه با ظرفیت بزرگ مورد استفاده قرار می گیرد. این مدل اصولاً بر روی هر دو متریال لوله های فلزی و پلاستیک قابلیت نصب دارد.

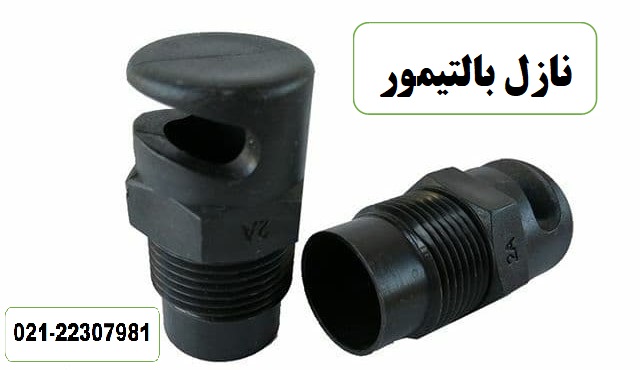

متریال نازل بالتیمور در برج خنک کننده
بدلیل ارتباط مستقیم و دائمی با جریان آب داغ از پلاستیک های فشرده در ساخت آنها استفاده میشود. سازندگان تجهیزات برودتی از پلیمرهای پلاستیکی سبک و مقاوم همچون ABS و PP در ساخت این نازل استفاده میکنند.
انواع کاربرد نازل بالتیمور
الف) برج خنک کننده: اسپری جریان آب گرم بر روی پکینگ ها از مهمترین وظایف افشانه بالتیمور به شمار می رود. شعاع پاششی در بالتیمورها در سایزهای مختلف قاعدتاً متفاوت است. ولیکن در بیشتر موارد طراحان نازلهای بالتیمور را با فواصل تقریبی 20 الی 30 سانتی متر قرار میدهند.
ب) اسکرابر زداینده اسید: در برجهای جذب اسید از نازل بالتیمور اکثراً در اسکرابرهای دو مرحله ای استفاده می شود. از بالتیمور در مرحله اول پاشش خطی و چتری با هدف جذب آلایندگی موجود در آب بهره میجوییم.
ج) ایرواشر: در هواسازهای پاششی یا همان ایرواشر از نازلهای بالتیمور به جهت توزیع آب در مسیر ورودی هوا مورد استفاده قرار می گیرد. در این روش نازل ها به صورت افقی بر سطح لوله ها قرار داده می شود.
د) کولرهای تبخیری: در این تجهیز از بالتیمور با هدف پاشش جریان محدود آب بر روی پدهای سلولزی استفاده می شود. سایز 1/2 اینچ در کولرهای تبخیر نزد تولیدکنندگان کاربرد فروانی پیدا نموده است.
نحوه نصب نازل بالتیمور در انواع برج خنک کننده

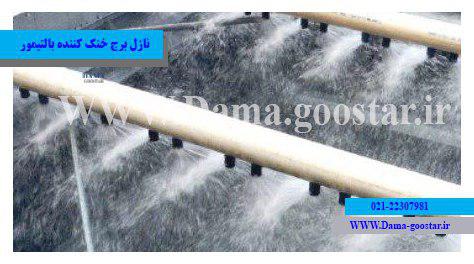

در بیشتر موارد این نازلها از قسمت زیرین لوله در دو جهت مخالف در دو سمت قرار می گیرند. در لوله های فلزی از بوشن های داخل رزوه به عنوان رابط استفاده می شود. بوشن از یک سو به لوله و از طرف دیگر به افشانک بالتیمور اتصال مییابد. رعایت فواصل استاندارد بین هر ست نازل با ردیف بعدی از مهمترین عوامل کارکرد درست سیستم پاشش آب در کولینگ تاور است. در تصویر زیر نحوه نصب درست و اصولی نازل بالتیمور در برج خنک کن را مشاهده میفرمایید.
شرکت دماگستر امروزه بیشتر انواع نازلهای کولینگ تاور را تامین و تولید می نماید. به منظور ارائه بالاترین کیفیت بکارگیری بهترین مواد اولیه در ساخت از اهمیت بالایی برخوردار است. گروه کارخانجات دماگستر اکنون با افتخار از گرید درجه اول مواد پلاستیکی در تولید نازل بالتیمور بهره می جوید.
