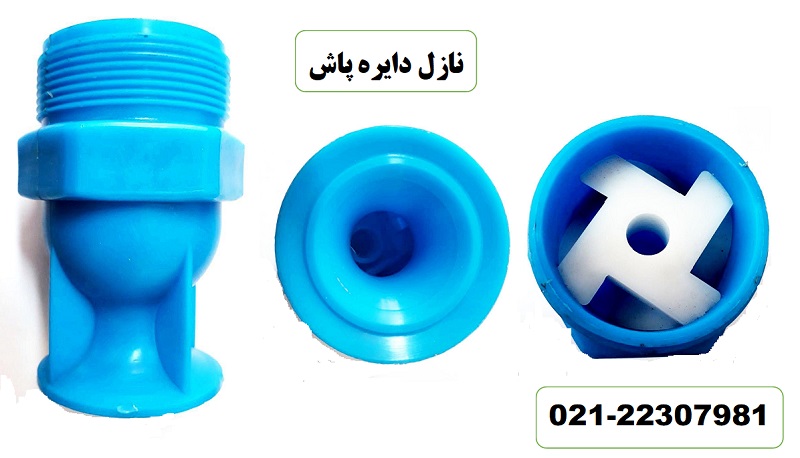

نازل برج خنک کننده دایره پاش ۲H یکی از قطعات متداول در کولینگ تاورهای مکعبی و از انواع نازلهای اسپری کننده در برج خنک کننده به شمار می رود. این نازل برای اولین بار توسط شرکت 2H در کشور آلمان طراحی و تولید گشته است و به همین دلیل با این نام شهرت دارد. نازل دایره پاش 2H در سایزهای 1.5 الی 3 اینچ از پلاستیکهای بسیار مقاوم همانند PP تولی می گردد. افشانکهای 2H بدلیل دارا بودن توربولاتور دارای راندمان خوب و تبدیل قطرات درشت آب به ذرات ریزتر دارند.
انواع نازل دایره پاش ۲H در برج خنک کننده
سایز 1 و 1/2 اینچ: دارای رزوه ای معادل 1.5 اینچ یا 50 میلی متر است. این نازل دایره پاش قالباً بر روی لوله های توزیع آب سایز دو اینچ متصل میشود.
سایز 2 اینچ: پر کاربردترین نوع افشانک 2H سایز بزرگتر یا همان دو اینچ است. این سایز عمدتاً به لوله های بزرگتر همانند سه اینچ اتصال مییابد.
مشخصات فنی نازل برج خنک کننده دایره پاش ۲H
- متریال: پلیمرهای سنگین تزریقی PP و HDPE
- رنگ بندی: قرمز، آبی، سفید، طوسی، مشکی
- سایز ورودی: 2 اینچ معادل 63 میلی متر و 1.5 اینچ (40 میلیمتر)
- نوع اتصال: رزوه بیرون
- رابط: کمربند پلی اتیلن
- دبی آب در گردش سایز دو اینچ: 5 الی 15 متر مکعب در ساعت
- دبی آب در گردش سایز 1.5 اینچ: 3 الی 7 متر مکعب در ساعت
- فشار کاری: 1 الی 2 بار
- دمای کاری: حداکثر 120 درجه سانتیگراد
- قابلیت اسیدشویی: دارد
- مقاومت آنتی یووی: دارد
- قابلیت ضد آتش: FR دارد
- سایز دهانه خروجی: 15 و 25 میلی متر
- آنتی کلاگ: بله
- شعاع پاشش: 30 الی 90 سانتی متر
مزایای نازل برج خنککننده دایرهپاش ۲H
1-دارای قابلیت اسیدشویی و رسوب زدایی آسان:
به دلیل مقاومت شیمیایی بالا پلیپروپیلن بکاررفته در تولید این مدل افشانک کولینگتاور، نازل دایرهپاش برج خنککننده دارای قابلیت اسیدشویی میباشد و به راحتی رسوبزدایی میگردد.
2-آنتیکلاگ یا ضدرسوب:
به دلیل مکانیزم منحصربهفرد نازل دایرهپاش برج خنککننده 2H این افشانک در سری نازل آنتیکلاگ Anti-Clog (ضدرسوب) محسوب میگردد.
3-مقاومت دمایی بالا:
نازل دایرهپاش برج خنککننده سری 2H دارای مقاومت دمایی بسیار بالا در برابر آبهای داغ (تا دمای 90 درجه سانتیگراد) در ورودی کولینگتاور میباشد.
4-توزیع آب عالی:
نازل دایرهپاش برج خنککننده به دلیل ایجاد تلاطم در قسمت روتور، جریان آب را به صورت کاملاً اسپری تحت شعاع پاشش زیاد توزیع میکند.
5-فشار کاری مناسب:
فشار کاری نازل برج خنککننده دایره پاش 2H عموماً در بازه فشار استاندارد و مناسب برای کولینگتاور میباشد که این امر سبب کاهش مصرف انرژی در پمپ سیرکولاتور میگردد.
نحوه نصب نازل دایره پاش

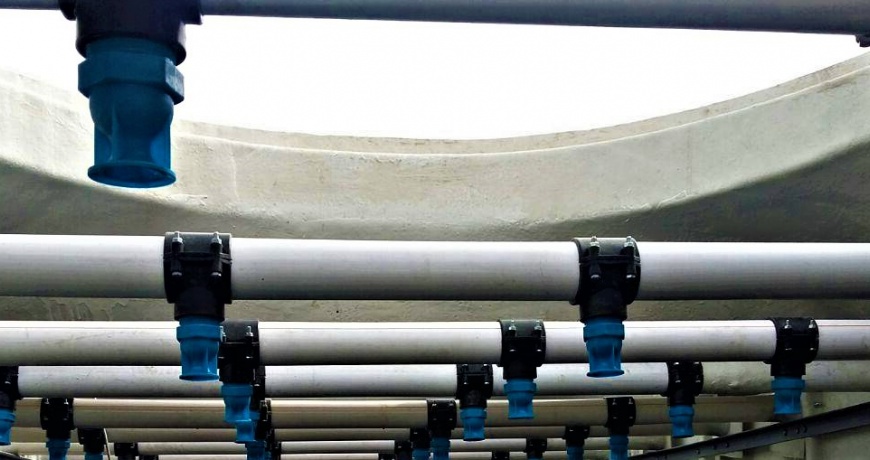

نازل دایرهپاش برج خنککننده سری SPN سری 2 اینچ و 3 اینچ عموماً بر روی بست کمربندی و بر روی لوله سایز 90 و 110 مهار میگردد. بست کمربندی نازل دایرهپاش برج خنککننده مدل 2H توسط 4 عدد پیچ و مهره سایز 8 بر روی لوله اتصال و محکم میگردد. نازل دایرهپاش برج خنککننده سایز 2 اینچ سری SPN020 و SPN030 بر روی بست کمربندی توسط یک واشر از قسمت اتصال به لوله آببند میگردد. در قسمت رزوهدار نازل دایرهپاش برج خنککننده عموماً از نوار تفلون به منظور آببند شدن کامل نازل استفاده گردد. نازل برجخنککننده دایرهپاش 2H همانند همتای خود نازل مربع پاش برج خنک کننده رزوه به بیرون میباشد و نیازی به مغزی جهت اتصال به بست کمربندی ندارد.
انواع نازل دایره پاش برج خنک کننده ۲H
1-نازل برج خنککننده 2H سری SPN020:
نازل برج خنککننده دایرهپاش 2H در سایز 2 اینچ بر روی بست کمربندی سایز لوله 90 یا سه اینچ بسته میشود. شعاع پاشش نازل دایرهپاش برج خنککننده 2 اینچ 90 سانتیمتر و فشارکاری این مدل افشانک برج خنککننده سایز 2 اینچ معادل تقریبی 1.2 بار تا 1.5 بار میباشد. افشانک برجخنککننده دایرهپاش 2اینچ در فاصله بیین 90 الی 40 سانتیمتری از سطوح خنککننده(پکینگ مدیا) در برج خنککننده محسوب میشود. نازل دایرهپاش 2H سری SPN020 سایز 2 اینچ در انواع برج خنککننده مدارباز و مداربسته کاربرد فراوانی دارد. نازل 2H برج خنککننده سایز 2 اینچ از سری نازل برج خنککننده عمودپاش و نازل تحت فشار برج خنککننده میباشد.

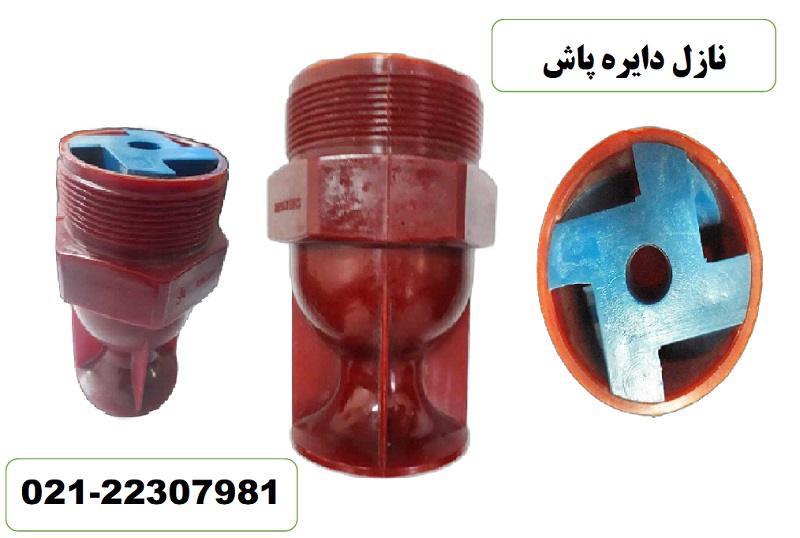

2-نازل برج خنککننده 2H سری SPN030:
نازل برج خنککننده دایرهپاش 2H در سایز 3 اینچ بر روی بست کمربندی سایز لوله 110یا چهار اینچ بسته میشود. شعاع پاشش نازل دایره پاش برج خنککننده 3 اینچ 105سانتی متر و فشارکاری این مدل افشانک برج خنککننده معادل تقریبی 1.5 بار تا 2 بار میباشد. افشانک 3 اینچ دایرهپاش برج خنککننده در فاصله 80 سانتیمتری از پکینگ برج خنککننده قرار میگیرد. نازل 2H سری SPN030 در انواع برج خنککننده مدارباز و مداربسته کاربرد فراوانی دارد. نازل دایرهپاش برجخنککننده سایز 3 اینچ در دستهبندی افشانک کولینگتاور عمودپاش و تحت فشار محسوب میشود.

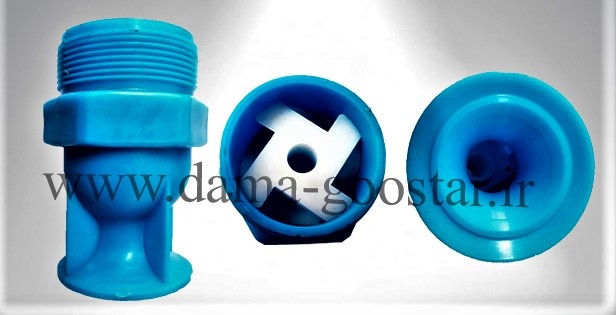

اجزای نازل دایره پاش
همانطور که میدانید هدف نازل برج خنککننده کوچک کردن سطح مقطع در خروجی یک جریان سیال و افزایش سرعت خطی سیال میباشد. نازل دایرهپاش برج خنک کننده با افزایش سرعت خطی در قسمت ورودی به برج خنک کننده باعث میگردد جریان آب به صورت همسان در یک شعاع خاص شروع به پاشش کند. نازل دایرهپاش برج خنککننده 2H دارای یک قسمت روتور و یک قسمت استاتور میباشد.
قسمت روتور نازل دایرهپاش برج خنککننده سبب چرخش جریان آب در خروجی افشانک میگردد. جریان چرخشی خروجی از نازل دایرهپاش برج خنککننده از دهانه خروجی نازل با سرعت بالا در یک مسیر (Path) دایرهای شکل و بر روی سطوح خنککننده پاشش میکند. فشارکاری نازل دایرهپاش برج خنککننده در اصل همان افت فشار ایجادشده در جریان آب از خروجی نازل برج خنککننده تا رسیدن به سطوح خنککننده (پکینگ) میباشد.
