ابعاد برج های خنک کننده تاثیر فراوانی در کارکرد و ظرفیت برودتی این دستگاه خنک کن دارد و دانستن آن از اهمیت فراوانی برخوردار است. به عنوان مثال ارتفاع برج خنک کننده نیروگاه نسبت به سایر سازه های صنعتی به چیزی حدود 80 متر نیز می رسد. اندازه برج خنک کننده در واقع بیانگر میزان ظرفیت منبع برودتی به شمار می رود. بسیاری از سازندگان کولینگ تاور داخل کشور اقدام به بیان ابعاد برج خنک کننده و مشخصات جانبی آنها پرداخته اند. کاتالوگ محصولات شرکت دماگستر نیز در قسمت مدارباز مکعبی و مخروطی شامل ابعاد و اندازه ظرفیت های مختلف برج خنک کن می‌باشد. در مقاله زیر به شرح ابعاد برج خنک کننده ظرفیت کم با استراکچر مکعبی و سپس مخروطی یا مدور می‌پردازیم.
اطلاعات بیشتر در خصوص ماهیت: برج خنک کننده کولینگ تاور

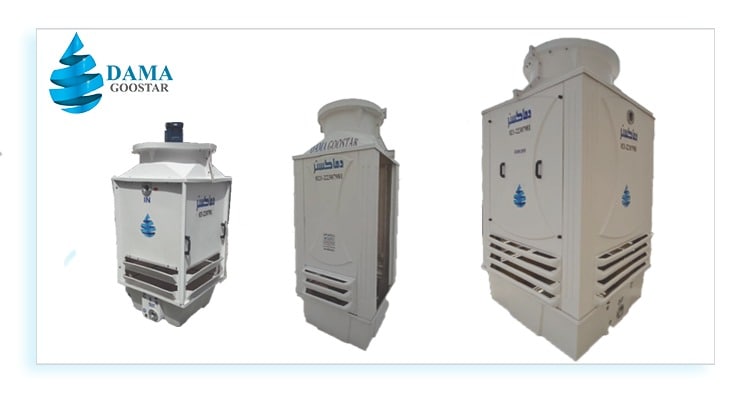

ابعاد برج های خنک کننده مکعبی و مخروطی
برج های خنک کننده مکعبی در مقایسه با مدل مدور (مخروطی) ابعاد کوچک تری دارند. به عبارتی ساده کولینگ تاور مکعبی فضای کمتری را نسبت به نوع مخروطی اشغال می کنند. ارتفاع برج های خنک کننده مدور از طرفی از نوع مکعبی کمتر است. دلیل اصلی این اختلاف به اصول طراحی NTU و HTU در کولینگ تاور می باشد. در واقع به هر میزان سطح انتقال حرارت در برج خنک کننده بیشتر، ارتفاع آن نیز کمتر خواهد بود.
مشخصات کولینگ تاور با ظرفیت 10 تن تبرید:
- ابعاد: 85 در 85 در ارتفاع 200 سانتی متر
- موتور: 0.55 کیلووات (0.75 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 1450 دور بر دقیقه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 58 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: گرید نت اسپلش PE-125 معادل یک لایه سی سانتیمتری
- کاربری: برای تزریق پلاستیک ظرفیت پایین و کمتر از 150 تن (300 گرم) و دستگاه های عرق گیری دیگ سنتی کوچک
ابعاد برج خنک کننده با ظرفیت 20 تن تبرید:
- ابعاد: 90 در 90 در ارتفاع 265 سانتی متر / حجم مخزن 200 لیتر
- موتور: 0.75 کیلووات (1 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 1450 دور بر دقیقه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 63 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: گرید نت اسپلش PE-125 معادل دو لایه سی سانتیمتری (جمعاً 60 سانتی متر)
- کاربری: مناسب برای تعدادی دستگاه تزریق پلاستیک توان کمتر از 300 تن (500 گرم) و یا کوره القایی سه فاز کوچک
مشخصات کولینگ تاور با ظرفیت 30 تن تبرید:
- ابعاد: 95 در 95 در ارتفاع 305 سانتی متر با احتساب ارتفاع موتور
- موتور: 1.1 کیلووات (1.5 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 1450 دور بر دقیقه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 65 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: نت اسپلش PE-125 سه لایه سی سانتیمتری (90 سانتی متر) گرید مشکی یا سفید مواد درجه یک PP پلی پروپیلن
- اتصالات: دو عدد ورودی دو اینچ و خروجی یک عدد سایز 2 اینچ شناور 1/2 اینچ و تخلیه 3/4 اینچ و سر ریز سایز 1 اینچ گرید آلومینیوم
- کاربری: مناسب برای دو یا سه دستگاه تزریق پلاستیک ظرفیت متوسط و کمتر از 250 تن (500 گرم)
ابعاد برج خنک کننده با ظرفیت 40 تن تبرید:
- ابعاد: 126 در 126در ارتفاع 315 سانتی متر با در نظر گرفتن موتور
- موتور: 1.1کیلووات (1.5 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 1500 دور- برند الکتروژن و یا گاماک ترکیه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 85 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: نت اسپلش PE-125 سه لایه سی سانتیمتری (چیدمان 90 سانتی متر) گرید پلی پروپیلن مواد نو سفید شفاف
- کاربری: گلاب گیری سنتی و صنعتی ، دستگاه اکسترودر، گرانول ساز، تزریق پلاستیک ، اتوکلاو یا سایر تجهیزات صنعتی متوسط
مشخصات کولینگ تاور با ظرفیت 50 تن تبرید:
- ابعاد: 140 در 140 در ارتفاع 320 سانتی متر
- موتور: 1.1 کیلووات (1.5 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 915 دور بر دقیقه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 90 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: نت اسپلش PE-125 سه لایه سی سانتیمتری (چیدمان 90 سانتی متر) گرید پلی پروپیلن مواد نو سفید شفاف
- کاربری: دستگاه تزریق پلاستیک ظرفیت پایین و کمتر از 150 تن (300 گرم) و دستگاه های عرق گیری دیگ سنتی کوچک
- تجهیزات جانبی: نردبان دسترسی، سایت گلس، پنل دسترسی آسان بازشو و لوور فیلتر دار سلولزی
ابعاد برج خنک کننده با ظرفیت 60 تن تبرید:
- اندازه: 160 در 160 در ارتفاع 325 سانتی متر
- موتور: 1.5 کیلووات (2 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 915 دور بر دقیقه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 95 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: نت اسپلش PE-125 سه لایه سی سانتیمتری (چیدمان 90 سانتی متر) گرید پلی پروپیلن مواد نو سفید شفاف
- کاربری: تزریق پلاستیک روغنی و بادی، اکسترودر، دایکست، نیروگاه های کوچک، کوره قوس و القایی ، ریخته گری کوچک
- تجهیزات جانبی: نردبان دسترسی، سایت گلس، پنل دسترسی آسان بازشو و لوور فیلتر دار سلولزی
مشخصات برج خنک کننده با ظرفیت 80 تن تبرید:
- ابعاد: 180 در 180 در ارتفاع 330 سانتی متر
- موتور: 1.5 کیلووات (2 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 915 دور بر دقیقه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 105 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: نت اسپلش PE-125 سه لایه سی سانتیمتری (چیدمان 90 سانتی متر) گرید پلی پروپیلن مواد نو سفید شفاف
- کاربری: جهت خنک کاری کوره ذوب کوچک، کوره های قوس، دستگاه تزریق پلاستیک نسبتاً متوسط و بزرگ
- تجهیزات جانبی: نردبان دسترسی، سایت گلس، پنل دسترسی آسان بازشو و لوور فیلتر دار سلولزی
ابعاد و مشخصات برج خنک کننده با ظرفیت 100 تن تبرید:
- اندازه: 200 در 200 در ارتفاع 340 سانتی متر
- موتور: 2.2 کیلووات (3 اسب بخار) – عمود نصب V1 – IP55 – F class – سه فاز – 915 دور بر دقیقه
- انتقال قدرت کولینگ تاور: دایرکت درایو یا کوپل مستقیم
- فن هوادهی: قطر پروانه 115 سانتی متر – 7 پره – پلی آمید فوق سبک سوپر بلید با هاب آلومینیوم
- پکینگ: نت اسپلش PE-125 سه لایه سی سانتیمتری (چیدمان 90 سانتی متر) گرید پلی پروپیلن مواد نو سفید شفاف
- کاربری: تهویه چیلرهای تراکمی 80 تن تبرید ، تعداد 6 الی 10 دستگاه تزریق پلاستیک متوسط و کوچک، اکسترودر، کوره القایی
- تجهیزات جانبی: نردبان دسترسی، سایت گلس، پنل دسترسی آسان بازشو و لوور فیلتر دار سلولزی
مشخصات جانبی یکسان در کولینگ تاور های ابعاد کوچک تولید شرکت دماگستر:
- مجهز به سیستم آنتی فریز هوشمند ضد یخ زدگی آب تشتک در فصول سرد با توان 2200 وات الی 4000 وات
- این تجهیز برودتی دارای اتصالات جانبی سرریز و تخلیه به صورت فیتینگ برنجی سایز 3/4 اینچ و 1 اینچ (3)
- دستگاه برج خنک کن مجهز به فلوتر یا شناور برنجی با توپی ABS قرمز رنگ متریال مواد نو سایز 1/2 اینچ (2.5)
- کلیه فلنچ های ورودی و خروجی به صورت رزوه میلی متری از متریال آلومینیوم تراشکاری CNC می‌باشد.
- کلیه اتصالات کولینگ تاور به صورت نیم رزوه بوده و قابلیت اتصال به لوله یا سردنده را دارا می‌باشد.
- پروانه برج از جنس پلی آمید فوق سبک به رنگ پره قرمز بوده و قسمت کامل هاب(نافی و گردنی) آلومینیوم
- نازلهای توزیع آب از جنس پلی پروپیلن مواد نو (براق آبی رنگ) سایز 2 اینچ و 1.5 اینچ به صورت آچارخور (آسان بازشو)
- بستهای کمربندی دستگاه خنک کننده با ابعاد مختلف از جنس پلی اتیلن سنگین(HDPE) ساخت آب لوله و اتصال لوله
- لوله های توزیع آب دارای استاندارد و ایزو 9001 – گلین لعل اصفهان – سفید رنگ – ضخامت 4.2 میلی متر / UPVC واقعی
- پکینگ ها یا سطوح خنک کننده از جنس پلی پروپیلن به صورت اسپلش یا پاششی ضد رسوب می باشد.
- قطره گیر تیپ سلولار یا لانه زنبوری با ضخامت ورق 400 الی 600 میکرون / ارتفاع 13 سانتی متر چیدمان
- ساپورتهای قطره گیر پروفیل F47 گالوانیزه
- ساپورتهای پکینگ قوطی 20 در 20 به صورت پوشش رنگ یا گالوانیزه
لیست کامل ابعاد برج های خنک کننده مکعبی
ابعاد برج های خنک کننده دو سلولی
سخن انتهایی نویسنده از ناگفته های ابعاد و مشخصات برجهای خنک کننده !!
بسیاری از ابعاد برجهای خنک کننده ساخت دماگستر نیز به صورت انحصاری قابل ارائه می باشد. بسیاری از پروژه های این شرکت در اسکیل های بزرگتر به صورت ابعاد منحصر به فرد و مونتاژ در محل سایت کارفرما انجام می گیرد. برجهای خنک کننده بتنی و نیروگاهی از جمله این موارد به شمار می آید. در بسیاری از موارد نیز کولینگ تاور به شکل کاملاً باز طراحی در روند ساخت و تولید قرار می گیرد. برجهای خنک کن مداربسته از رایج ترین انواع کولینگ تاورهای خاص با طراحی جدید به شمار می آیند. جهت اطلاعات بیشتر در خصوص ابعاد برج های خنک کننده مداربسته و مخروطی می توانید به صفحات مرتبط مراجعه نمایید یا با کارشناسان شرکت دماگستر تماس حاصل نمایید.
