گیربکس برج خنک کننده (cooling tower gearbox) وظیفه انتقال قدرت و کاهش سرعت یا دور خروجی الکتروموتور به فن را بر عهده دارد و به آن “الکترو گیربکس کولینگ تاور” نیز میگویند. عموماً انواع گیربکس های برج خنک کن تحت مدل های مختلف این دستگاه با هدف کندسازی دور موتور و تنظیم سرعت نامی پروانه بکار میروند. عملاً گیربکس کاهنده دور موتور و تقلیل کننده سرعت استاندارد چرخشی فن در برج خنک کننده میباشد. بناراین گیربکس با اصلاح دور و جابجایی گشتاور از دینام به فن هوادهی، نقش حیاتی برای عملکرد پایدار کولینگ تاور ایفا میکند.
چرا از گیربکس در برج خنک کننده استفاده می کنیم؟
معمولاً موتورهای الکتریکی با rpm بالا (سرعت چرخشی زیاد) کار میکنند. بنابراین استفاده مستقیم از آن ها برای چرخاندن فن های بزرگ امکان پذیر نیست. وظیفه اصلی گیربکس برج خنک کننده تبدیل سرعت بالا و گشتاور پایین موتور به سرعت پایین و گشتاور بالا برای فن است. بنابراین فن حجم مناسبی از هوا را با فشار یکنواخت جابجا خواهد کرد. این عملکرد باعث کاهش تنش های مکانیکی، جلوگیری از نوسان دور فن و افزایش راندمان تبادل حرارتی در برج خنک کننده میشود.
در نهایت گیربکس فرآیند خنک کاری کولینگ تاور را بهبود میبخشد. گیربکس در برج خنک کننده با دریافت توان از الکتروموتور دور بالای آن را به سرعتی متناسب با نیاز فن کاهش میدهد. همزمان با آن به گشتاور لازم برای چرخش فن نیز میافزاید. نتیجتاً فن با دوری یکنواخت و پایدار کار خواهد کرد. در این شرایط جریان هوای لازم برای تبخیر و خنک سازی آب به طور مؤثر در برج خنک کننده برقرارست.
انواع گیربکس برج خنک کننده

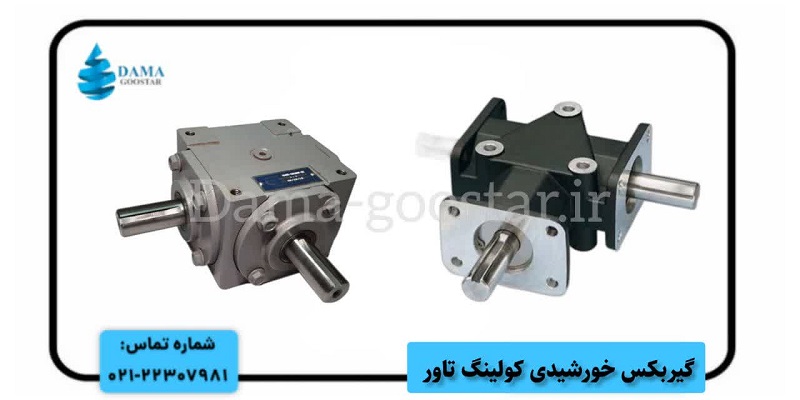

الف)گیربکس خورشیدی (90درجه):
گیربکس های خورشیدی با تغییر جهت انتقال قدرت به زاویه ۹۰ درجه گزینه ای مناسب برای فضاهای محدود هستند. گیربکس خورشیدی در جایی که نیاز به آرایش عمودی دارند و در کولینگ تاورهای با طراحی خاص استفاده میشود. به خاطر ساختار خورشیدی امکان انتقال توان بالا در ابعاد فشرده را فراهم می آورند. طراحی خاص آن ها بار و تنش را به شکل یکنواخت میان چرخ دنده ها توزیع میکنند. گیربکس های خورشیدی در انواع برج خنک کننده با ظرفیت های فوق صنعتی و در فن استک های عظیم نصب میشوند.

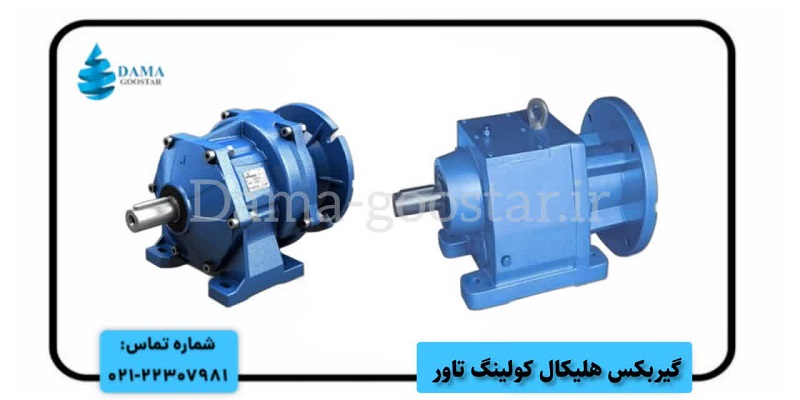

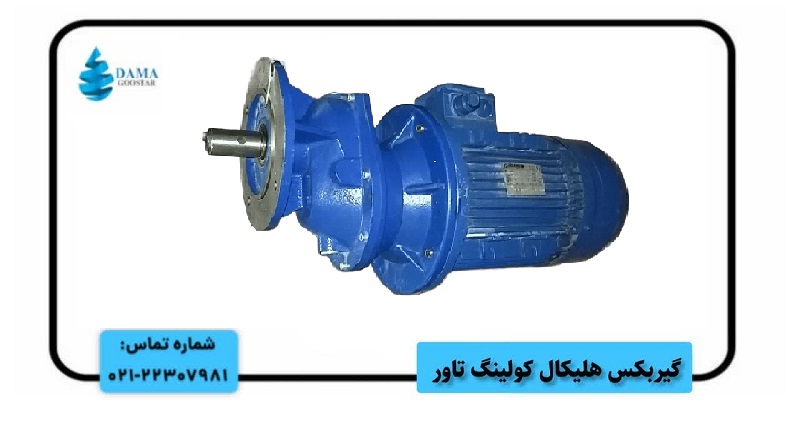

ب)گیربکس هلیکال یا شافت مستقیم:
در مقابل گیربکس هلیکال به صورت شفت پایه دار یا فلنج دار تولید میشود. گیربکس هلیکال به دلیل راندمان بالا، صدای کم و تحمل بار مناسب کارایی گسترده تری در برج خنک کننده صنعتی دارد. بنابراین انتقال یکنواخت و پایدار توان به فن را تضمین میکنند.
اهمیت کیفیت گیربکس در عملکرد برج خنک کننده
کیفیت گیربکس تأثیر مستقیمی بر عمر مفید فن، موتور و کل سیستم برج خنک کننده دارد. انتخاب نادرست آن منجر به افزایش صدا، لرزش، استهلاک قطعات و حتی توقف کامل سیستم خواهد شد. بهره گیری از گیربکس متناسب با توان موتور، قطر فن و شرایط کاری باعث کاهش هزینه های نگهداری و افزایش پایداری عملکرد کولینگ تاور در بلند مدت خواهد شد.
نسبت تبدیل دور در گیربکس برج خنک کننده چیست؟
ضریب تبدیل دور در گیربکس مشخص مینماید که سرعت خروجی فن تا چه میزان نسبت به سرعت موتور کاهش مییابد. این نسبت اغلب بر اساس قطر فن و ظرفیت برج انتخاب میشود. در نهایت از ایجاد لرزش، صدای ناخواسته و افت راندمان خنک کاری جلوگیری خواهد شد.
نسبت دور در پلاک گیربکس با عنوان ratio نمایش داده میشود. در برخی از انواع الکتروگیربکس ها نیز به جای بیان نسبت تبدیل، دور خروجی بر اساس rpm بیان میگردد. بدین منظور برای محاسبه نسبت دور میتوانید سرعت چرخشی موتور را بر دور خروجی گیربکس تقسیم نمایید.
ارتباط گیربکس با راندمان خنک کاری کولینگ تاور
عملکرد صحیح گیربکس بر راندمان خنک کاری برج تأثیر گذارست. زیرا دور و گشتاور فن تعیین کننده میزان جریان هوا در برج خنک کننده هست. در صورتی که به درستی انتخاب و تنظیم شود، فن میتواند هوای کافی را با حداقل اتلاف انرژی جا به جا کند. این موضوع تبادل حرارتی و افزایش بازده کلی سیستم را بهبود میبخشد.
علائم خرابی گیربکس برج خنک کننده
از مهم ترین علائم خرابی گیربکس برج خنک کننده افزایش صدا و لرزش غیرعادی، بالا رفتن دمای بدنه، نشتی روغن و کاهش دور یا توقف فن میباشد. مشاهده هر یک از نشانه ها هشداری برای بروز مشکل جدی است. در صورت بیتوجهی به آن ها امکان ایجاد آسیب به فن و موتور وجود خواهد داشت.
زمان مناسب تعویض گیربکس برج خنک کننده چه وقت است؟
زمان تعویض گیربکس زمانی فرا میرسد که میزان استهلاک قطعات داخلی افزایش یافته و تعمیرات دیگر پاسخگوی عملکرد مطلوب سیستم نباشد. در مواردی مانند کارکرد طولانی مدت، خرابی چرخدنده ها، کاهش راندمان یا افزایش مداوم لرزش تعویض آن ضروری میباشد. این اقدام از بروز خسارت های بیشتر و توقف ناگهانی کولینگ تاور جلوگیری خواهد کرد.

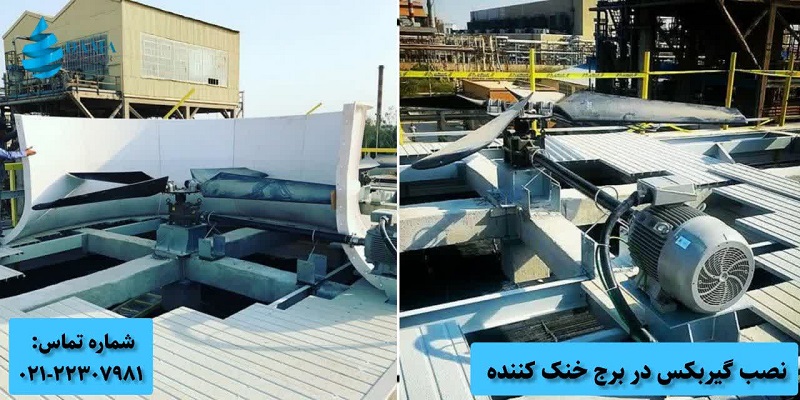

محل نصب گیربکس برج خنک کننده
گیربکس در بخش بالایی برج خنک کننده و در مسیر انتقال قدرت بین موتور و فن نصب میگردد. گیربکس برج خنک کننده از طریق شفت ورودی به موتور و از طریق شفت خروجی به هاب فن متصل میگردد. طراحی خاص آن علاوه بر تحمل وزن فن کمترین میزان لرزش و تنش را به سازه منتقل مینماید.
استانداردهای رایج در طراحی گیربکس برج خنک کننده
در طراحی گیربکس برج خنک کننده استانداردهایی مانند AGMA و ISO و ASHERE به عنوان مرجع اصلی در نظر گرفته میشوند. بدین شکل استحکام چرخ دنده ها، تحمل بار محوری فن و طول عمر آن تضمین خواهد شد. پایبندی به استانداردها موجب پایداری عملکرد مجموعه انتقال قدرت در شرایط کاری خاص کولینگ تاور از جمله رطوبت بالا، کارکرد مداوم و نوسانات دمایی خواهد شد. در نتیجه با صدای کمتر و ایمنی بالاتر به کار خود ادامه میدهد.
هزینه تعمیر در مقابل تعویض گیربکس کولینگتاور
تصمیم گیری بین تعمیر یا تعویض گیربکس کولینگ تاور به میزان خرابی، عمر کارکرد و هزینه های جانبی بستگی دارد. در مواردی که آسیب به چرخدنده ها یا یاتاقان ها گسترده باشد، تعویض کامل اصولاً از نظر اقتصادی مقرون به صرفه تر از تعمیرات مکرر است. چون علاوه بر کاهش هزینه های بلندمدت از توقف های ناگهانی و افت راندمان برج خنک کننده نیز جلوگیری میکند.
انواع برندهای رایج گیربکس در برج خنک کننده
- موتواریو ایتالیا
- رجیانا ایتالیا
- SEW آلمان
- گاماک ترکیه
- ایلماز ترکیه
- گیربکس اصفهان
- گیربکس سپاهان
- WEG برزیل
- زیمنس آلمان
مشخصات فنی گیربکس مناسب کولینگ تاور
گیربکس مناسب کولینگ تاور باید از نظر توان ورودی، نسبت تبدیل دور، نوع چرخ دنده و سیستم آب بندی با شرایط کاری برج هماهنگ باشد. عواملی مانند توان موتور، قطر و وزن فن، سرعت خروجی موردنیاز و مقاومت در برابر رطوبت و خوردگی از مهم ترین مشخصات فنی هستند. انتخاب صحیح آن ها نقش تعیینکننده ای در عملکرد پایدار و افزایش عمر مفید برج خنک کننده دارند.
قیمت گیربکس برج خنک کننده
لیست قیمت گیربکس بر اساس برند درخواستی، توان مصرفی و دور خروجی تعیین می گردد. البته نوع انتخابی گیربکس انتقال قدرت نیز در محاسبه قیمت تاثیر گذار است. بمنظور استعلام قیمت انواع گیربکس های قابل تامین از شرکت تهویه دماگستر با ما تماس بگیرین. امروزه بدلیل نواسانات نرخ ارز امکان ارائه قیمت بصورت مشخص نیست. با هدف تسهیل در سرعت پاسخگویی علاوه بر راه های ارتباطی تماس تلفنی ، پیامک و ایمیل میتوانید از طرق زیر نیز با ما در ارتباط باشید.
