۱ - نازل برج خنک کننده حلزونی

تعداد بازدید:۳۳۰

نازل حلزونی برج خنک کننده

نازل حلرونی برج خنک کننده

نازل حلزونی برج خنک کننده یکی از انواع رایج نازل برج خنک کننده با شعاع پاشش کم محسوب می گردد. نازل حلزونی برج خنک کننده همانطور که از نام این تجهیز مشخص می باشد دارای ظاهری حلزونی شکل می باشد. نازل حلزونی برج خنک کننده در سیستم های پاشش آب ثابت مورد کاربرد قرار می گیرد. نازل حلزونی برج خنک کننده در انواع برج خنک کننده مکعبی و مخروطی (مدارباز یا مداربسته) به کار برده می شود.


نازل حلزونی برج خنک کننده عموماً از متریال پلیمری همچون PVC (پلی ونیل کلرید) یا ABS ساخته می شود . نازل حلزونی برج خنک کننده به دلیل اختلاف ۹۰ درجه ای بین جریان ورودی و خروجی در نازل در انواع سیستم های پاشش آب عمودی و افقی به کار برده می شود. به عبارتی دیگر نازل حلزونی برج خنک کن در دسته بندی نازل های عمودپاش و نازل های افقی پاش محسوب می گردد. ویژگی منحصربه فرد نازل های حلزونی برج خنک کننده پودری کردن آب و ایجاد سطح تماس زیاد بین آب و هوا می باشد. نازل حلزونی برج خنک کننده از دسته بندی نازل های دایره پاش محسوب می گردد، بنابراین در انواع برج های خنک کننده مکعبی و مخروطی مورد استفاده قرار می گیرد. نازل حلزونی برج خنک کننده در سایزهای ۳/۴ اینچ و ۱/۲ اینچ تولید و عرضه می گردد. به دلیل شعاع پاشش بیشتر و رسوب گرفتگی کمتر عموماً در طراحی سیستم پاشش آب در برج خنک کننده از نازل حلزونی سایز ۳/۴ اینچ استفاده می گردد. نازل حلزونی سایز ۱/۲ اینچ بیشتر در طراحی ایرواشر به عنوان نازل ایرواشر کاربرد فراوانی دارد. نازل حلزونی برج خنک کننده عموماً دارای رزوه از داخل می باشد و گام رزوه نازل حلزونی در دسته بندی رزوه های استاندارد محسوب می شود.


نحوه نصب نازل حلزونی در برج خنک کننده:

نازل حلزونی برج خنک کن جزو دسته نازل های رزوه ای قرار می گیرد. نازل حلزونی برج خنک کننده از نوع رزوه به داخل می باشد. به منظور نصب نازل حلزونی در برج خنک کننده از دو قطعه مغزی دو سر رزوه بیرون و بست کمربندی مخصوص نازل نیز استفاده می گردد. بست های کمربندی نازل حلرزونی برج خنک کننده سایز ۳/۴ اینچ عموماً بر روی لوله ۲ اینچ یا سایز ۶۳ بسته می شود. پس از اتصال بست بر روی لوله مغزی از یک سر به نازل حلزونی و از یک سر به بست کمربندی اتصال می یابد. توصیه می شود در زمان اتصال مغزی از نوار تفلون نیز جهت آببند کردن ست کامل نازل حلزونی استفاده گردد. بست کمربندی شامل یک واشر گرد پلاستیکی می باشد که باید در نقطه اتصال به لوله بر روی خار درنظر گرفته شده در داخل بست کمربندی نصب گردد. به منظور پاشش بهتر نازل حلزونی در برج خنک کننده، بهتر است قبل از طراحی هدپمپ (فشار پمپ)، نازل حلزونی را براساس فشار کاری استاندارد و شعاع پاشش استاندارد در سیستم پاشش آب طراحی کنیم.

ست کامل نازل برج خنک کننده حلزونی

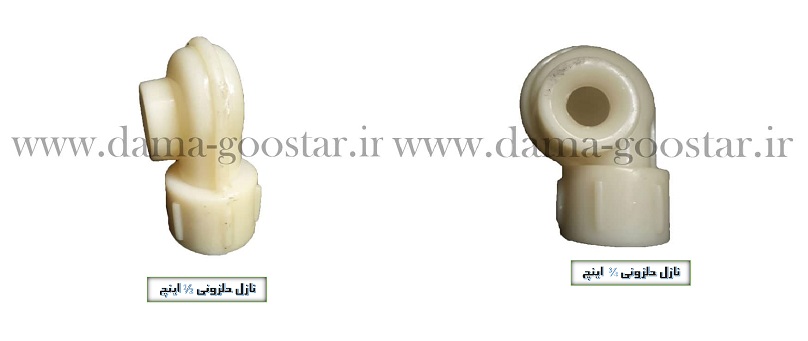

انواع نازل حلزونی برج خنک کننده

نازل حلزونی ۳/۴ اینچ:

این مدل از انواع نازل های حلزونی با سایز ورودی ۳/۴ اینچ دارای شعاع پاشش معادل با ۳۰ تا ۵۰ سانتی متر می باشد. به منظور تعیین دقیق شعاع پاشش نازل حلزونی برج خنک کننده، باید فاصله خروجی نازل حلزونی تا سطوح خنک کننده یا پکینگ مدیا را مشخص نمود. از روی این فاصله می توان با تعیین نمودن فشار کاری نازل حلزونی شعاع پاشش را تعیین نمود. شعاع پاشش نازل های حلزونی سایز ۳/۴ اینچ در فاصله ۴۰ سانتی متر از سطوح پکینگ مدیا در برج خنک کننده، معادل ۳۰ سانتی متر می باشد. هرچه میزان فاصله نازل از سطح پکینگ مدیا بیشتر شود شعاع پاشش نازل حلزونی نیز بیشتر می شود. البته رعایت این نکته الزامی است که بهتر است ارتفاع بین نازل و پکینگ رو از حد استاندارد بیشتر در نظر نگرفت، چرا که با افزایش این فاصله آب خروجی از نازل حلزونی دیگر حالت پودری و اسپری بودن خود را از دست می دهد و همچینین فشار لازم برای گذر با سرعت استاندارد از سطوح خنک کننده را نخواهد داشت.

نازل حلزونی ۱/۲ اینچ:

این مدل از انواع نازل های حلزونی با سایز ورودی ۱/۲ اینچ دارای شعاع پاشش معادل با ۲۰ تا ۴۰ سانتی متر می باشد. در نازل حلزونی سایز ۱/۲ اینچ قطر دهانه ورودی و خروجی بسیار کوچک تر از نازل حلزونی سایز ۳/۴ اینچ می باشد. نازل حلزونی ۱/۲ اینچ بیشتر در انواع ایرواشر و به منظور افزایش رطوبت نسبی محیط مورد استفاده قرار می گیرد. افزایش غلظت مواد محلول در برج های خنک کننده مدارباز سبب گرفتگی و رسوب سریع نازل حلزونی سایز ۱/۲ اینچ می گردد. فشار کاری نازل های حلزونی سایز ۱/۲ اینچ معادل با ۰.۷ بار می باشد.


روش تولید نازل حلزونی برج خنک کننده

نازل حلزونی برج خنک کن تولید شرکت دماگستر همانند سایز نازل های برج خنک کننده با دستگاه تزریق پلاستیک تولید و عرضه می گردد. تزریق نازل حلزونی برج خنک کننده در دستگاه تزریق پلاستیک ۲۰۰ گرم و موادگرانول نو (سفیدرنگ) انجام می پذیرد. به دلیل استفاده از موادگرانول نو در تولید نازل های حلزونی برج خنک کننده رنگ خروجی نازل حلزونی، سفید می باشد. نازل حلزونی برج خنک کننده دارای دو قسمت می باشد که هر کدام به صورت مجزا در دستگاه تزریق قالب گیری می شود. به منظور اتصال این دو قسمت از نازل حلزونی از چسب گرانول مخصوص و جوش های حرارتی در نقطه اتصال نازل حلزونی برج خنک کن استفاده می گردد. سطح بیرونی نازل حلزونی به دلیل صیقلی بودن قالب ماشینکاری صاف و صیقلی می باشد.

انواع نازل برج خنک کننده


قیمت نازل حلزونی برج خنک کننده

قیمت نازل حلزونی برج خنک کن یا اصطلاحاً قیمت نازل حلزونی دایره پاش بر اساس عوامل متعددی متغیر می باشد. از عواملی که بر تعیین قیمت نازل حلزونی برج خنک کننده تاثیر می گذرد، می توان به قیمت مواد گرانول پلیمرهای مختلف نام برد. قیمت نازل حلزونی براساس میزان حجم تولیدات و قیمت به روز موادگرانول تعیین می گردد. به منظور تعیین قیمت نازل حلزونی برج خنک کننده بهتر است با کارشناسان شرکت دماگستر تماس حاصل نمایید.
